A szennyvízelvezetés esetében a hangcsillapított RAUPIANO PLUS csővezeték rendszerre esett a választás

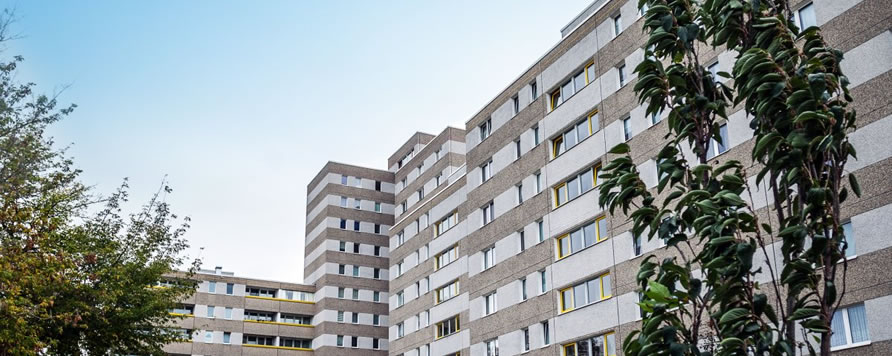

A német főváros 12 kerületéből a Reinickendorf kerületben található a Märkische Viertel lakótelep. Az 1963 és 1974 között épült, és az első új építésű lakótelep volt a valamikori Nyugat - Berlinben. Sok német és külföldi építész vett részt a 17 000 lakás tervezésében, amelyben 50 000 ember talált otthonra. A fal leomlása után óriási építkezések és felújítások indultak meg a német fővárosban. A lendület 30 év után sem hagyott alább, különösen nem a Märkische Viertel lakótelepen.
A közelmúltban, egy 576 lakásos épületben befejeződött az elöregedett horganyzott, részben erősen korrodált vízvezetékek cseréje.

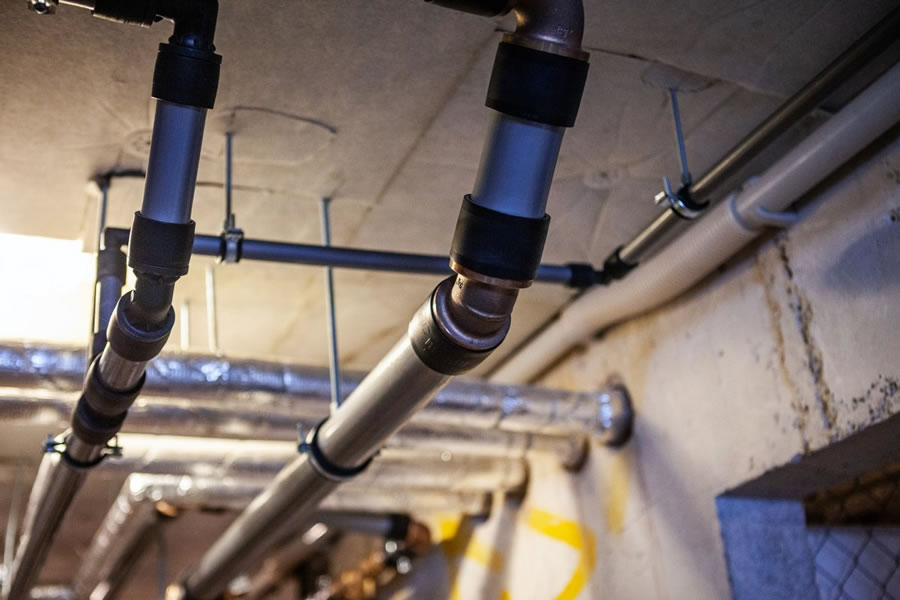

A döntéshozók bíztak a REHAU korrozióálló és higiénikus rendszereiben. Az alaktartó és a flexibilis RAUTITAN csövek és a meggyőző polimer és fém áramlásra optimalizált idomokból álló holttérmentes toldóhüvelyes kötéstechnika kombinációja, valamint az átgondolt rendszertartozékok minden igényre gazdaságos megoldást kínáltak.
A szennyvízelvezetés esetében is egy REHAU termékre esett a választás, a hangcsillapított RAUPIANO PLUS csővezeték rendszerre, amelynek részei az okos tűzvédelmi megoldások. A zajelnyelő többrétegű technológiánk köszönhetően a csövek megfelelnek a legmagasabb elvárásoknak zajvédelem terén, egyúttal teljesítik a tűzvédelmi követelményeket.
A két REHAU rendszer kombinációja megbízhatóan garantálja a legnagyobb biztonságot, egyben megkönnyíti a kivitelezést a szerelő számára.
A REHAU Kft. évek óta támogatja a fenti példához hasonló itthoni épületfelújításokat. Az ivóvíz higiénia kiemelten fontos, ezért az elhasználódott, másodlagos ivóvíz szennyeződést okozó régi vezetékek cseréje a hazai épületállomány jelentős részénél is szükségszerű lenne.
Zaj a lefolyócsövekben
A lefolyócsövekben keletkező zaj két komponensből áll: léghangból és testhangból. Léghangról akkor beszélünk, ha egy zajforrás által keltett hang közvetlenül a levegő közvetítésével jut el az emberhez. Testhang esetében a hangterjedés egy szilárd tárgyon keresztül történik, amely léghangként terjed tovább. A szennyvízelvezető rendszerekben mind a léghang, mind a testhang zajforrást jelent.
Léghangok csillapítása
A léghangok csökkentésében meghatározó szerepet játszik a cső tömege, amely lehet egy-, két- vagy háromrétegű is. A zajcsillapításban meghatározó ásványi erősítésű rétegek sűrűsége 1,0 -1,9 g/cm3 között változik. A különbség természetesen a csillapítóhatásban is jelentkezik. Egy átlagos, nem hangszigetelt PP cső sűrűsége 0,95 g/cm3. A zajelnyelő töltőanyagok és a megnövelt súly együttesen biztosítják a léghang csökkentését.

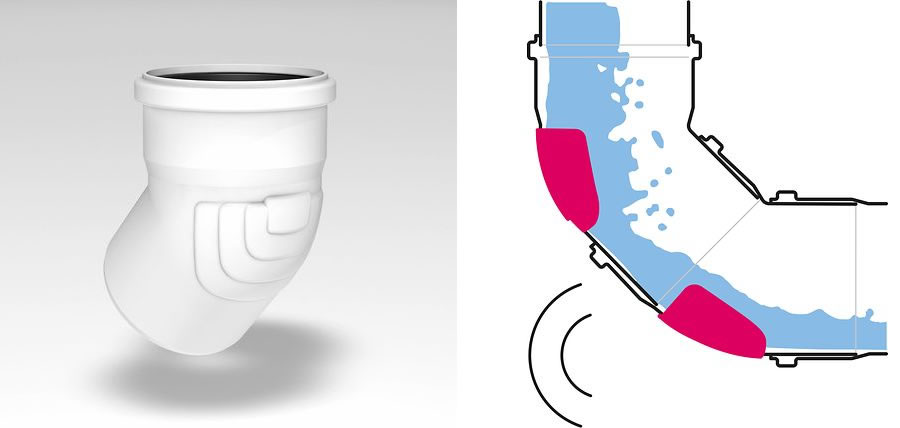

A töltőanyagon túl fontos az ívek falvastagságának növelése is az irányváltás helyén, ami további zajcsökkentést eredményez.
Testhangok csillapítása

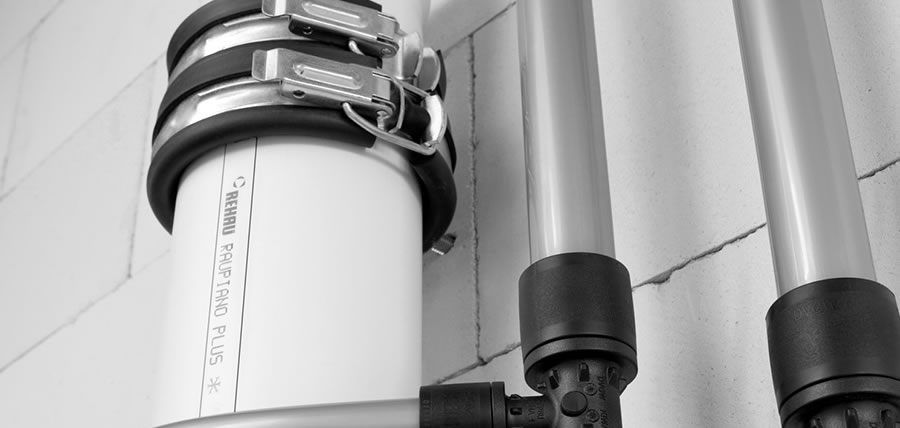

Az áramló közeg rezgésbe hozza a csövet és a rögzítő bilincsen keresztül ez a rezgés, a testhang átadódik az épületszerkezetnek. Az átterjedő hang csökkentésének leghatékonyabb megoldása a kettős bilincseléssel kialakított csőrögzítés. A hangcsillapított lefolyócsőrendszer fontos eleme a hozzá tartozó rögzítéstechnika, tehát a rendszer része a cső és az idom mellett.
Hatékony zajcsillapítás csak a léghangok és a testhangok együttes csillapításával érhető el.
Többrétegű technológia a jelentős zajszint csökkenésért

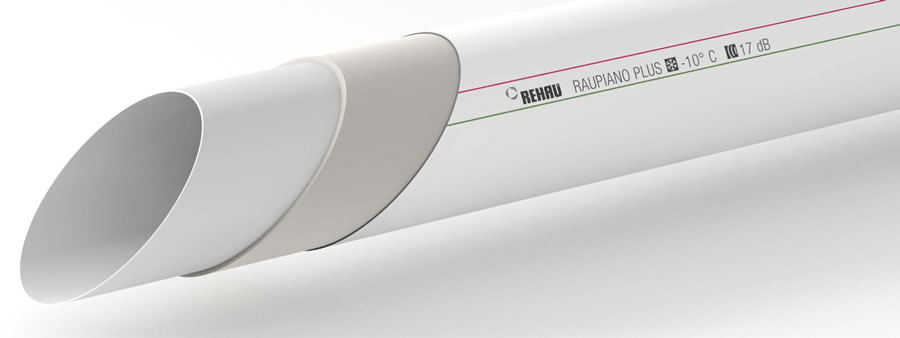

A RAUPIANO PLUS hangcsillapított, háromrétegű, polipropilén lefolyóvezeték. A cső rendkívül merev középső rétege zajelnyelő ásványi töltőanyagokkal kombinálva 1,9 g/cm³ sűrűségű.
- kopásálló, kiváló csúszási tulajdonságú PP belső réteg
- nagy merevségű, ásványi erősítésű PP középső réteg
- ütésálló PP külső réteg
A RAUPIANO PLUS és a tűzvédelem

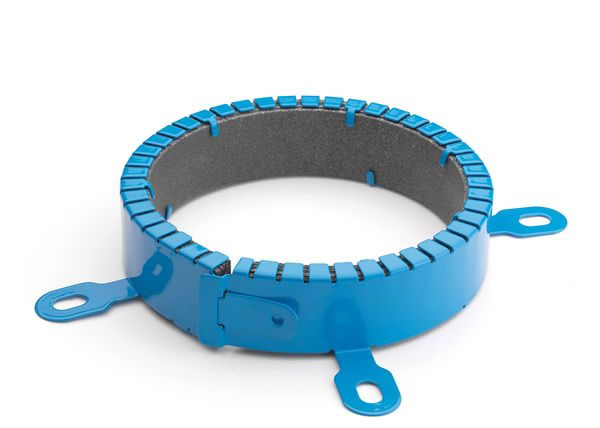

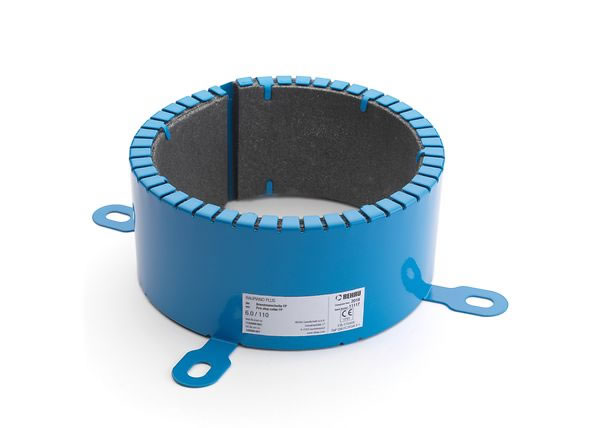

A REHAU tűzvédelmi mandzsetták bevizsgálása és minősítése a RAUPIANO PLUS csővel együtt történt, a hangcsillapított lefolyó rendszer elemei, amelyek megfelelnek a vonatkozó EN 1366-3 jelű szabványnak.
A tűzvédelmi teljesítményjellemzők osztályba sorolása az EN 13501-2 szerinti: EI60-U/U – EI90-U/U - EI120-U/U a beépítés körülményeinek függvényében.
Engedélyszám: ETA-17/0459
Anyaga: nemesacél, kék színű porszórt bevonattal, intumeszcens betéttel

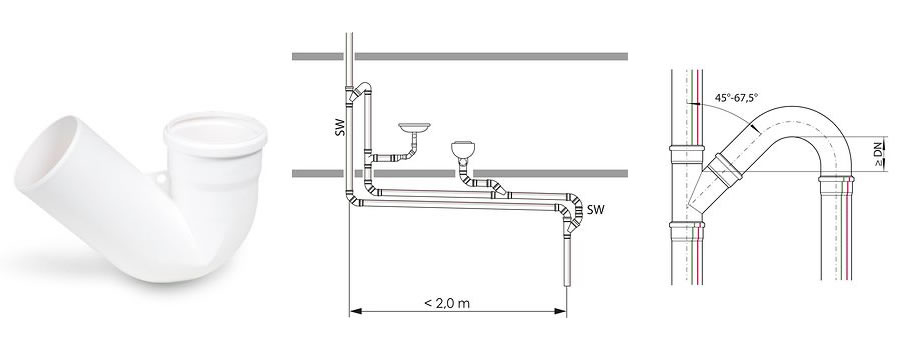

Kiszellőztető ív a másodlagos kiszellőztetéshez
Az épületek szennyvíz hálózatának kialakítására az MSZ EN 12056 1-5 szabvány az irányadó, amely részletesen tartalmazza a kialakításra, méretezésre vonatkozó előírásokat. A szabvány a rendszer kialakítást négy csoportba sorolja az ejtővezetékek száma és az ágvezetékek kialakítása, töltési foka függvényében. Meghatározó szempont a csőhálózatban kialakuló nyomás, ennek érdekében szükséges a kiszellőztetés. A szabvány és a kialakult gyakorlat ezt az úgynevezett elsődleges és másodlagos kiszellőztető vezetékkel biztosítja.
A másodlagos kiszellőztetésű rendszerkialakításhoz használatos, a szerelést egyszerűsíti a kiszellőztető ív, 135° DN 110 méretben.
A RAUPIANO PLUS nemcsak műszakilag, hanem gazdaságilag is minden esetben előnyös megoldás a családi háztól a nagy létesítményig. A RAUPIANO PLUS akár harmadával csökkenti az anyagköltségeket az SML öntöttvas és a PVC vagy PP műanyag csövekből álló klasszikus kombinációval szemben.
