A védőcsöves szerelési mód a vezetékek mechanikai védelmét szolgálja
A villamos és elektronikus rendszerek vezetékeinek mechanikai védelme olyan alapvető feladat, amelyre nemcsak az áramütés elleni védelem miatt lehet szükség, hanem egyéb életvédelmi vagy üzemviteli szempontból is. A vezetékek számától, az alkalmazási környezettől és számos más tényezőtől függően a vezetékek rögzítésére, illetve mechanikai védelmére használt kábeltartó-szerkezetek sokfélék, az egyszerű műanyag vezetékbilincstől az acéllemez kábeltálcáig. A falon kívüli védőcsöves szerelés praktikus kivitelezési mód olyankor, amikor a sérülés fokozott veszélyével kell számolni, de a nyomvonalon csak kevés vezeték fut. Ebből következően védőcsőben elhelyezett vezetékekkel leginkább ipari környezetben, gépek bekötésénél lehet találkozni, de pl. tűzjelző rendszerek kábelezésénél is gyakori megoldás. A villamossági szerelésre alkalmas védőcsövek többféle anyagból és többféle kivitelben készülhetnek, lényeges azonban felhívni a figyelmet arra, hogy a fémcsövek varratának olyannak kell lennie, hogy ne okozhassa a vezetékek sérülését. Ezért villamossági célra csak az ún. "varratmentes" csövek felelnek meg, az épületgépészetben általánosan használt víz- és gázcsövek erre a feladatra nem alkalmasak.
Védőcsövek alkalmazása tűzálló kábelrendszerekhez
Kézenfekvő annak a kérdésnek a felvetése, hogy a védőcsöves szerelési módot tűzálló kábelrendszerek kivitelezéséhez is fel lehet-e használni, hiszen a tűzvédelmi berendezések fontos részét képezik az élet- és vagyonvédelmi intézkedéseknek (így tehát a csatlakozó vezetékrendszerek védelme is lényeges), ugyanakkor egy-egy nyomvonalszakaszon gyakran csak néhány vezeték elhelyezése szükséges. A válasz igen - feltéve, hogy az alkalmazott tűzálló kábel lehetővé teszi ezt a szerelési módot. A tűzálló kábelrendszer védőcsöves szerelési módja az MSZE 24102 (DIN 4102-12) értelmében minden esetben ún. kábelspecifikus szerelési megoldásnak minősül, azaz a szabályos kialakítás csak adott kábel - védőcső párosítás esetén lehetséges. A védőcsövek helyzete azonban abban az értelemben különleges, hogy - ellentétben a kábeltálcákkal, kábellétrákkal és egyéb kábeltartó-szerkezetekkel - alkalmazásuk feltétele általában az MSZ EN 60423 szabvány követelményeinek teljesítése. Mivel ezt a szerelési módot a tűzálló kábelek tanúsítványa jellemzően eleve tartalmazza, a védőcsöves szerelési mód általánosan alkalmazhatónak tekinthető, de a kialakítás részleteit - például a rögzítéshez felhasználható bilincsek típusát, a rögzítési távolságot, a védőcsőben elhelyezhető vezetékek mennyiségét stb. - az egyes tanúsítványok alapján kell meghatározni.
Kézenfekvő annak a kérdésnek a felvetése, hogy a védőcsöves szerelési módot tűzálló kábelrendszerek kivitelezéséhez is fel lehet-e használni, hiszen a tűzvédelmi berendezések fontos részét képezik az élet- és vagyonvédelmi intézkedéseknek (így tehát a csatlakozó vezetékrendszerek védelme is lényeges), ugyanakkor egy-egy nyomvonalszakaszon gyakran csak néhány vezeték elhelyezése szükséges. A válasz igen - feltéve, hogy az alkalmazott tűzálló kábel lehetővé teszi ezt a szerelési módot. A tűzálló kábelrendszer védőcsöves szerelési módja az MSZE 24102 (DIN 4102-12) értelmében minden esetben ún. kábelspecifikus szerelési megoldásnak minősül, azaz a szabályos kialakítás csak adott kábel - védőcső párosítás esetén lehetséges. A védőcsövek helyzete azonban abban az értelemben különleges, hogy - ellentétben a kábeltálcákkal, kábellétrákkal és egyéb kábeltartó-szerkezetekkel - alkalmazásuk feltétele általában az MSZ EN 60423 szabvány követelményeinek teljesítése. Mivel ezt a szerelési módot a tűzálló kábelek tanúsítványa jellemzően eleve tartalmazza, a védőcsöves szerelési mód általánosan alkalmazhatónak tekinthető, de a kialakítás részleteit - például a rögzítéshez felhasználható bilincsek típusát, a rögzítési távolságot, a védőcsőben elhelyezhető vezetékek mennyiségét stb. - az egyes tanúsítványok alapján kell meghatározni.
Fém védőcső felhasználásával kialakított tűzálló rendszerek

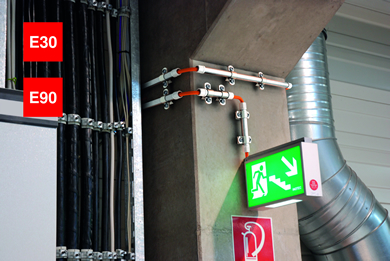

Az OBO kábeltartó-szerkezetek széles palettáját kínálja tűzálló kábelrendszerek kialakításához, a kábellétráktól a kábeltálcákon át a kábelbilincsekig. Részét képezik a kínálatnak a fém védőcsövek is, melyek anyaga lehet horganyzott, vagy rozsdamentes acél, illetve alumínium. Az M16 - M63 mérettartományú csövek menetes, illetve menet nélküli csővégekkel és különböző idomokkal E30 - E90 tűzállósági osztályú kábelrendszerek létesítését teszik lehetővé.

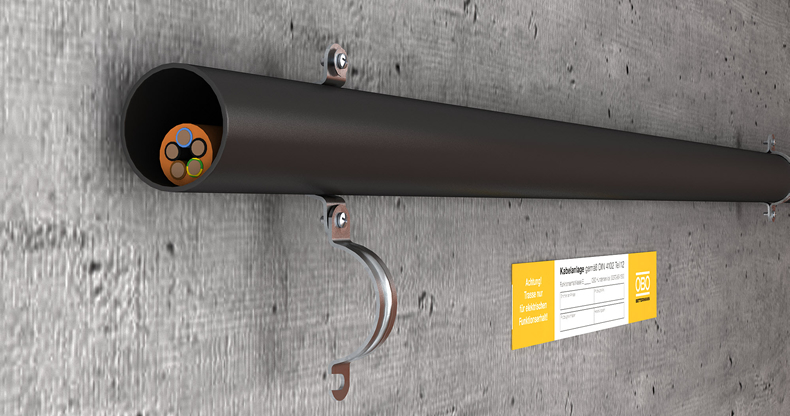

A védőcsöveket jellemzően max. 0,6 - 1,2 méterenként kell rögzíteni, erre a feladatra általában használhatóak az OBO széles körben ismert és elterjedt 732, illetve 733 sorozatjelű bilincsei. (Hangsúlyozni kell, hogy a tűzálló kábelrendszer kialakításának részletes szabályait a védőcsőben elhelyezni kívánt tűzálló kábel tanúsítványa határozza meg, így az itt megadott értékek csupán tájékoztató jellegűek.)
A védőcsöves szerelési mód alkalmazhatóságára nemcsak azért kell felhívni a figyelmet, mert lehetőséget biztosít a vezetékek mechanikailag védett, egyúttal esztétikus elhelyezésére, hanem azért is, mert költséghatékony alternatívája lehet a legegyszerűbb kábelbilincses rögzítési módnak is.
Az OBO kábeltartó-szerkezetek széles palettáját kínálja tűzálló kábelrendszerek kialakításához, a kábellétráktól a kábeltálcákon át a kábelbilincsekig. Részét képezik a kínálatnak a fém védőcsövek is, melyek anyaga lehet horganyzott, vagy rozsdamentes acél, illetve alumínium. Az M16 - M63 mérettartományú csövek menetes, illetve menet nélküli csővégekkel és különböző idomokkal E30 - E90 tűzállósági osztályú kábelrendszerek létesítését teszik lehetővé.
A védőcsöveket jellemzően max. 0,6 - 1,2 méterenként kell rögzíteni, erre a feladatra általában használhatóak az OBO széles körben ismert és elterjedt 732, illetve 733 sorozatjelű bilincsei. (Hangsúlyozni kell, hogy a tűzálló kábelrendszer kialakításának részletes szabályait a védőcsőben elhelyezni kívánt tűzálló kábel tanúsítványa határozza meg, így az itt megadott értékek csupán tájékoztató jellegűek.)
A védőcsöves szerelési mód alkalmazhatóságára nemcsak azért kell felhívni a figyelmet, mert lehetőséget biztosít a vezetékek mechanikailag védett, egyúttal esztétikus elhelyezésére, hanem azért is, mert költséghatékony alternatívája lehet a legegyszerűbb kábelbilincses rögzítési módnak is.

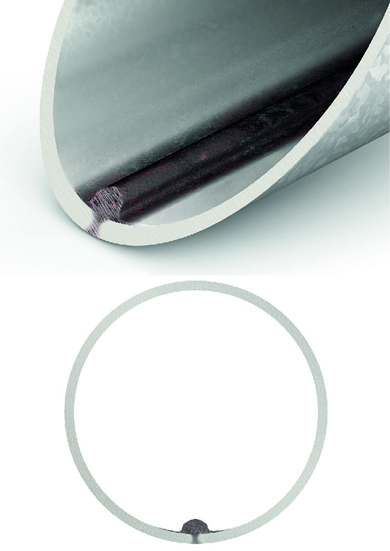

Csőmetszet hegesztési varrattal, utólagos megmunkálás nélkül

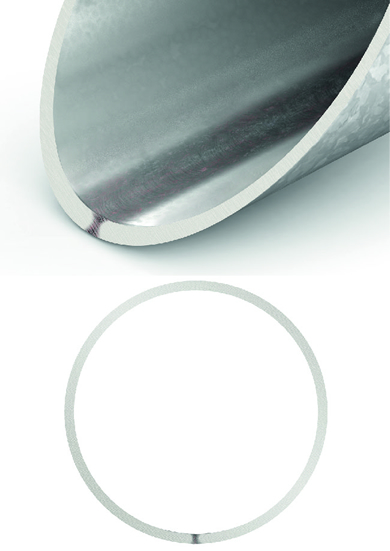

OBO védőcső utólagos megmunkálással
