Layher lépcső segíti az M3-as metróvonal felújítását

Layher lépcső segíti az M3-as metróvonal felújítását

A mozgólépcső felújításához a megbízható Layher lépcsőt választották, mely megfelel minden közforgalmú lépcsőkre vonatkozó előírásnak

A metró több százezer utas napi utazási szokásait érinti, ezért a hozzá kapcsolódó mozgólépcsők felújításához a szakembereknek legbiztonságosabb és legmegbízhatóbb megoldást kellett megtalálni, így a Layher lépcsőt választották.

Layher lépcsők segítik Budapest egyik legjelentősebb közlekedési beruházását, a napi mintegy 500 ezer utast szállító M3-as metróvonal rekonstrukciójának helyszínén. A három ütemben zajló beruházás generál kivitelezője a Swietelsky Építő Kft., a lépcsőépítést és a tervezést pedig a Stabil Építő Kft. végezte, a Layher Kft. mérnökeinek segítségével.

Layher lépcső segíti az M3-as metróvonal felújítását
Layher lépcső segíti az M3-as metróvonal felújítását

A projekt keretében először a metróvonal északi szakaszát újították fel Újpest-központ és a Lehel tér között, a második ütemben pedig a Nagyvárad tér és Kőbánya-Kispest közötti déli szakaszt zárták le. Az M3 metróvonal utasforgalomnak történő átadása 2022 végére várható.

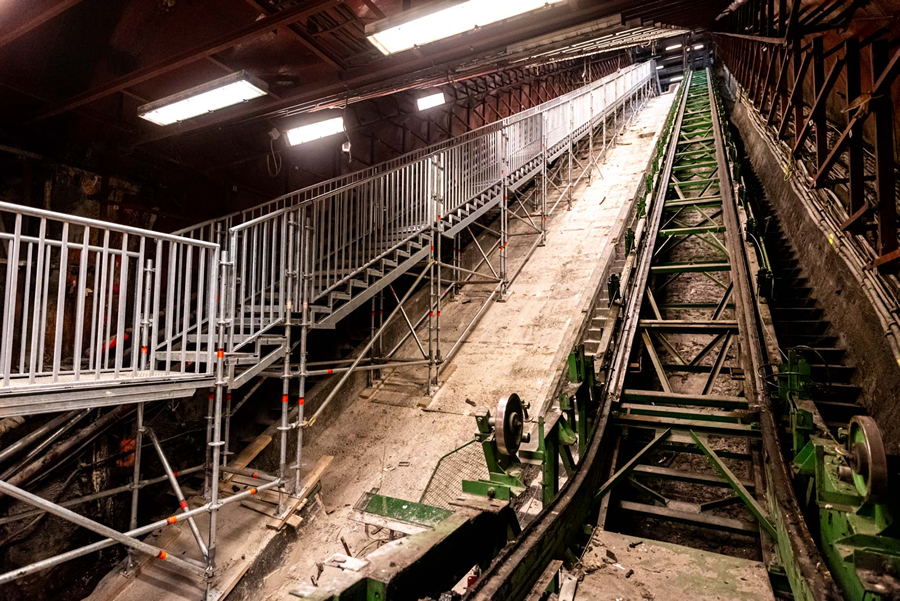

Mivel metró több százezer utas napi utazását érintik, így a hozzá tartozó mozgólépcsők felújításához a szakemberek a műszakilag és statikailag is tökéletesen helytálló Layher lépcsőt választották, hiszen ez a minőségi és megbízható német termék megfelel minden közforgalmú lépcsőkre vonatkozó előírásnak. Ezzel a Layher lépcsőszerkezettel biztosítható a szakemberek közlekedése a régi lépcső eltávolítása, valamint az új lépcső beépítése során, illetve a metró szerelvény vészhelyzeti kiürítése esetén ezen a lépcsőn történhet az evakuálás.

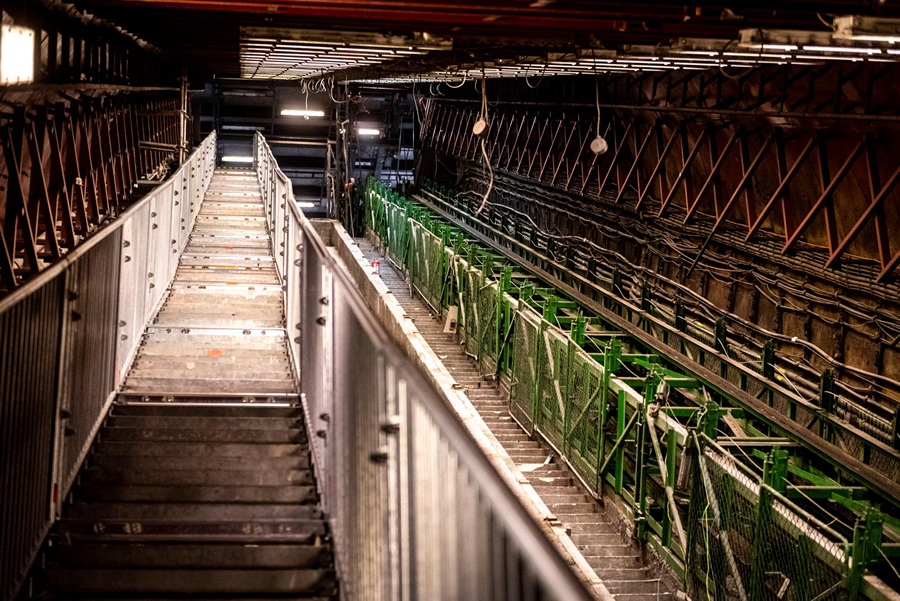

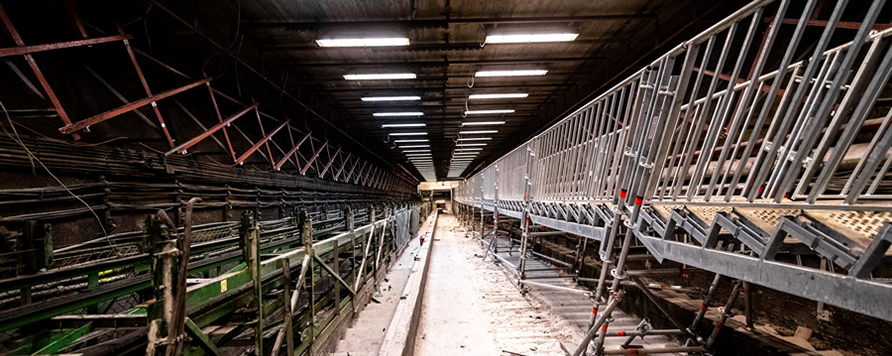

A beépítendő lépcsőszerkezet megtervezése a rendelkezésre álló tervek alapján egy 3D-s mérőműszer, illetve a LayPlan állványtervező program segítségével zajlott. A projekt során a Layher 750-es önálló lépcsőszerkezet került beépítésre a 30 fokos lejtésű alagútba, amely 109 cm széles, magassága pedig megállónként változó, átlagosan körülbelül 15-20 méter.

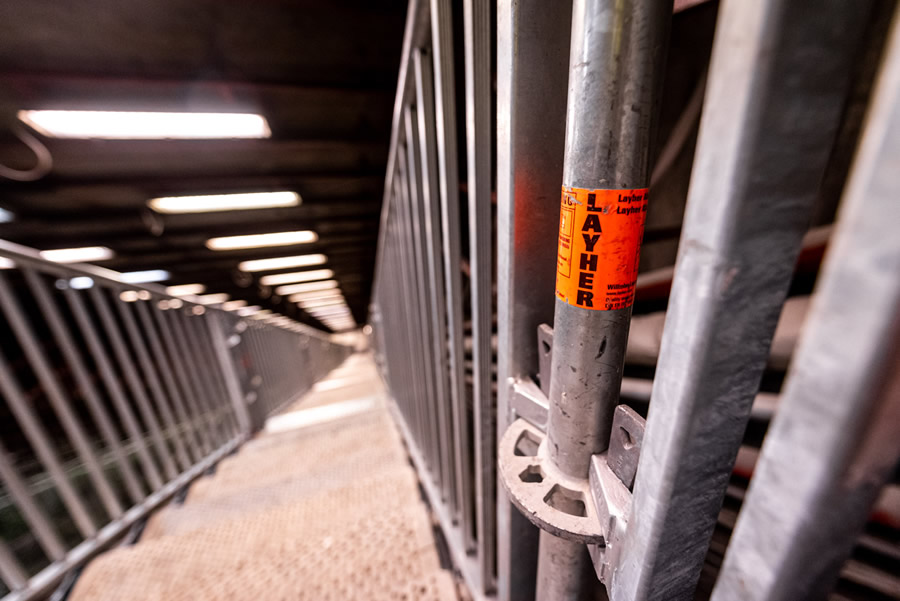

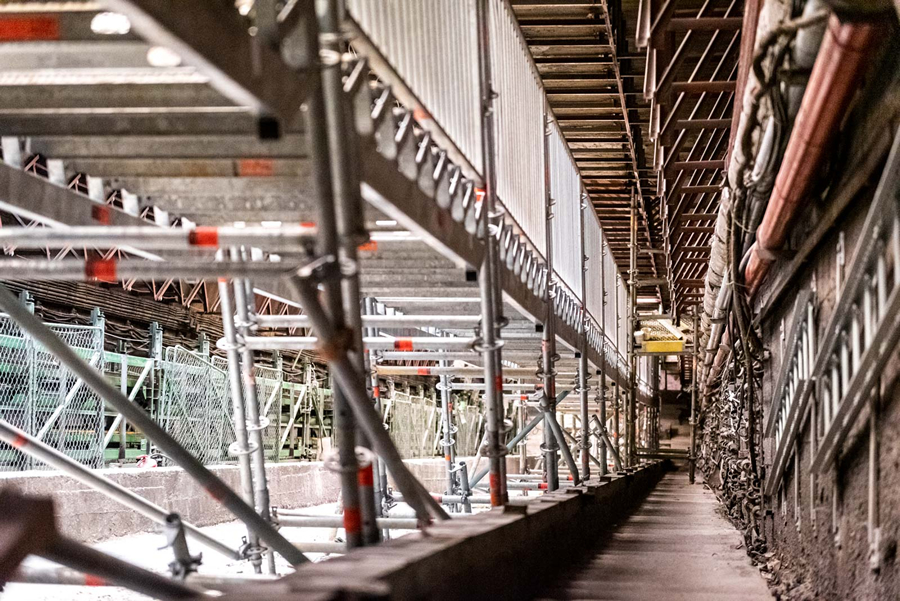

Az ideiglenes lépcső az Allround rugalmasan alkalmazható állványrendszer alapelemeiből, illetve standard 750-es lépcsőelemekből épült meg, illetve egy speciális elemcsalád is belekerült, amely lehetővé teszi a 30 fokos lejtéshez való pontos igazodást. Ez az elem egy olyan egyedi csatlakozó, amely segítségével a folytatólagos, pihenőfok nélküli építés biztosított.

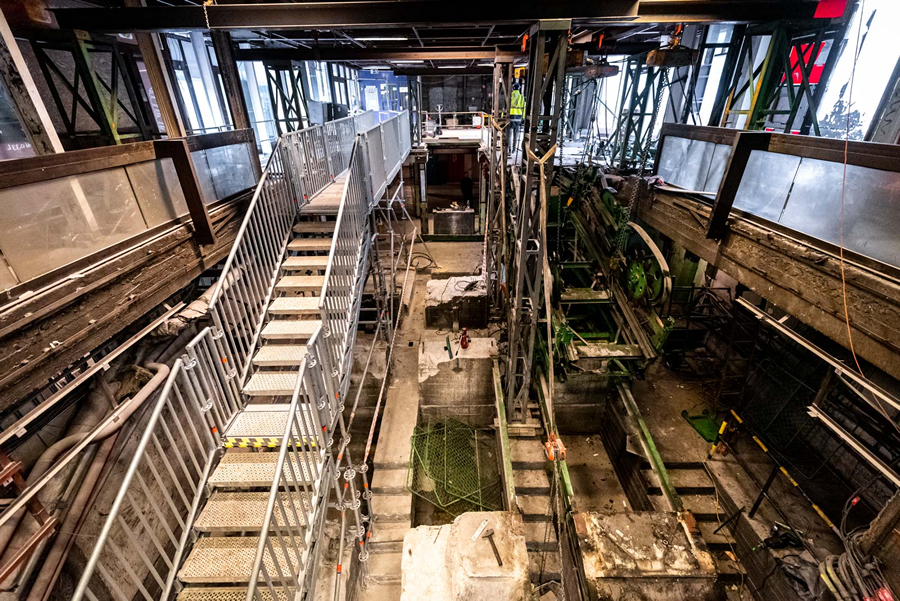

Mindemellett a metró lépcsőjét gyerekbiztos korláttal látták el, ami még nagyobb biztonságot eredményez. A lépcsőkarok közé tartós és nagy teherbírású acél járólapokat helyeztek. Az Arany János utca és a Ferenciek terén már kész állapotban, a Corvin negyednél és a Klinikák állomásokon pedig már készülnek a lépcsők, melyeknek a beszállítását éjjel végzi a Stabil Építő Kft.

Layher lépcső segíti az M3-as metróvonal felújítását
Layher lépcső segíti az M3-as metróvonal felújítását

Mit kell tudni a Layher lépcsőiről?

A Layher lépcsők az Allround állványrendszer alapelemeiből és néhány kiegészítő alkalmazásával könnyen és gyorsan felépíthetők. A vállalat termékkínálatában emellett többféle lépcső és lépcső kiegészítő elem szerepel, így szinte bármilyen lépcső vagy lépcsőtorony kivitelezhető, amelyek építkezésen és közforgalomban egyaránt használhatók.

A munkaállványon történő közlekedésre olyan Layher önálló lépcsők állnak rendelkezésre, mint a Platform lépcső, amely kétféle szélességben és kétféle hosszban érhető el. A Komfort lépcső nagyobb lépcsőfokkal és szélesebb járófelülettel rendelkezik, illetve a Blitz és Allround állványrendszerbe is adaptálható.

Layher lépcső segíti az M3-as metróvonal felújítását
Layher lépcső segíti az M3-as metróvonal felújítását

A Layher lépcsők másik része a munka- vagy közlekedési terület megközelítését hivatott szolgálni, vagy közforgalmi lépcsőként használják önálló szerkezetként, azaz lépcsőtoronyként felépítve. A felhasználás függvényében alkalmazzák ezeket a lépcsőket.

A 200-as és 500-as lépcsőtorony főként építkezésen használatos. A lépcső szélességét és a pihenő hosszát a felhasználó állíthatja be. Két különálló lépcsőkar közé a kívánt hosszúságú járólapok behelyezhetők, itt a nagyobb teherbírás miatt az acél vagy Lightweight (könnyített súlyú) acél járólapokat használják leggyakrabban.

Layher lépcső segíti az M3-as metróvonal felújítását
Layher lépcső segíti az M3-as metróvonal felújítását

A 750-es lépcsőtorony építkezésen és közforgalomban - rendezvényeken, vasúti átjáróként, gyalogos forgalom elterelésére - egyaránt használatos. Közkedvelt lépcső közforgalomban, hiszen minden erre vonatkozó követelmény biztosított. Ezen lépcsőtorony esetén acél vagy Lightweight (könnyített súlyú) acél, valamint stalu, vagy alumínium/stalu járólapok is alkalmazhatók. Ez utóbbiak rendezvényeken kiváltképp hasznosak, mivel vizuálisan vonzóbb megjelenésűek és a sima lépcsőfelület miatt még biztonságosabbak lehetnek kiemelt közforgalomban. Erre a másik megoldás a kvarchomok bevonatú üvegszálas lépcsőburkolat használata a sima lépcsőfelület elérésére. A 750-es Layher lépcsőket gyerekbiztos korláttal célszerű ellátni, amely még nagyobb biztonságot nyújt.

A Layher lépcsők azon termékek közé tartoznak, amelyek megfelelnek a közforgalmú lépcsőkre vonatkozó szigorú előírásoknak. Ilyen kritériumok például, hogy a lépcső teherbírásának minimum 500 kg/nm-nek kell lennie, a fokmagasság maximum 17 mm lehet, valamint a fokszélesség, pihenők gyakorisága és mérete is szabályozott. A Layher termékekkel tehát bármilyen egyedi lépcsőmegoldás építhető, amely biztonságos és minden szükséges előírásnak megfelel.

Layher lépcső segíti az M3-as metróvonal felújítását
Layher lépcső segíti az M3-as metróvonal felújítását

Fotó: Bernát Benjámin (magyarepitok.hu)
