Layher állványokkal újul meg a Kútvölgyi Kórház toronyépülete

Egyedi állványmegoldásokat is kialakítottak a kórház esetén

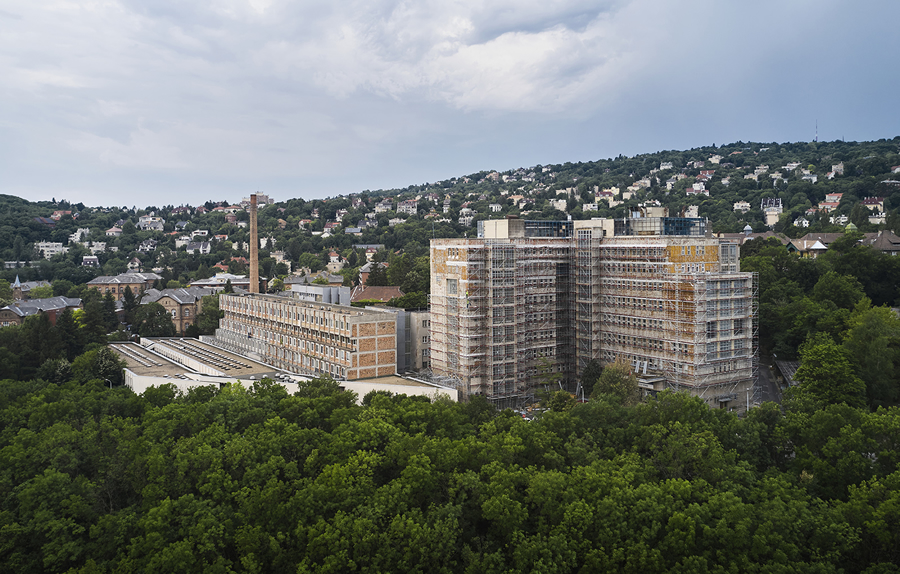

A budapesti Kútvölgyi Kórház toronyépület homlokzatának teljes korszerűsítését kezdték el idén. A projekt során 11 ezer négyzetméternyi homlokzat kerül felújításra 11 milliárd forintból, a tervek szerint 2022 első felére. A létesítményen évekkel ezelőtt megkezdték és részlegesen eltávolították a homlokzati burkolatot, melyet most folytatnak a kivitelezők. Ezzel párhuzamosan egy külön projekt keretében sor kerül a belső felújításra is.

Layher állványokkal újul meg a Kútvölgyi Kórház toronyépülete
Layher állványokkal újul meg a Kútvölgyi Kórház toronyépülete

A maradék bontási munka elkészültével a szakemberek megerősítik a falszerkezetet, majd új hőszigetelést alakítanak ki, kicserélik a homlokzati nyílászárókat, végül pedig kiépítik az új szerelt homlokzatot. A projekt generálkivitelezője a B+N Referencia Zrt, az állványozást pedig Layher termékekkel a Stabil Építő Kft. végzi.

Layher állványokkal újul meg a Kútvölgyi Kórház toronyépülete
Layher állványokkal újul meg a Kútvölgyi Kórház toronyépülete

Az épület 3D-s pontfelhőjére tervezték rá az állványt

A homlokzati állvány tervezését a kivitelező szakemberek a Layher Kft. mérnökeinek segítségével valósították meg. Egy modern állványtervezési technológiát használva, LiDar szkennerrel beszkennelték az épületet, ez alapján pedig elkészült az épület 3D-s pontfelhője, amire pontosan rá tudták tervezni az állványzatot a LayPlan Suite tervező szoftver segítségével. A sok kiugró épületrész és a helyszíni geometriai adottságok miatt egyedi igényekre szabva kellett megtervezni az állványzatot.

Ez a világszinten már mindennapossá vált technológia nagyban gyorsítja a tervezési munkát és nem utolsó sorban pontos tervek születnek, mely ennél a projektnél különösen hasznosnak bizonyult, ugyanis a szkennelés segítségével készített 3D modellel pontosították a meglévő tervrajzokat.

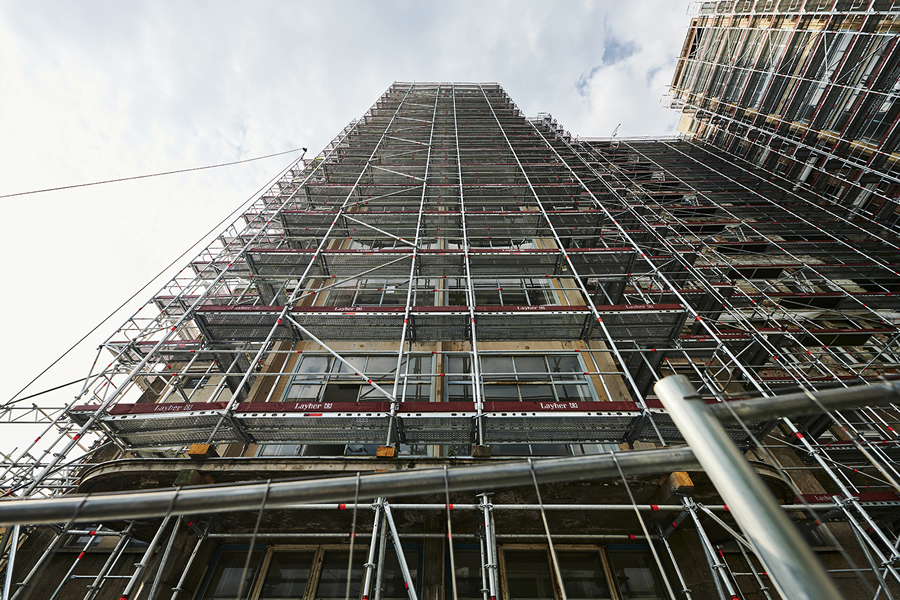

A toronyépület teljes homlokzatának körbe állványozása

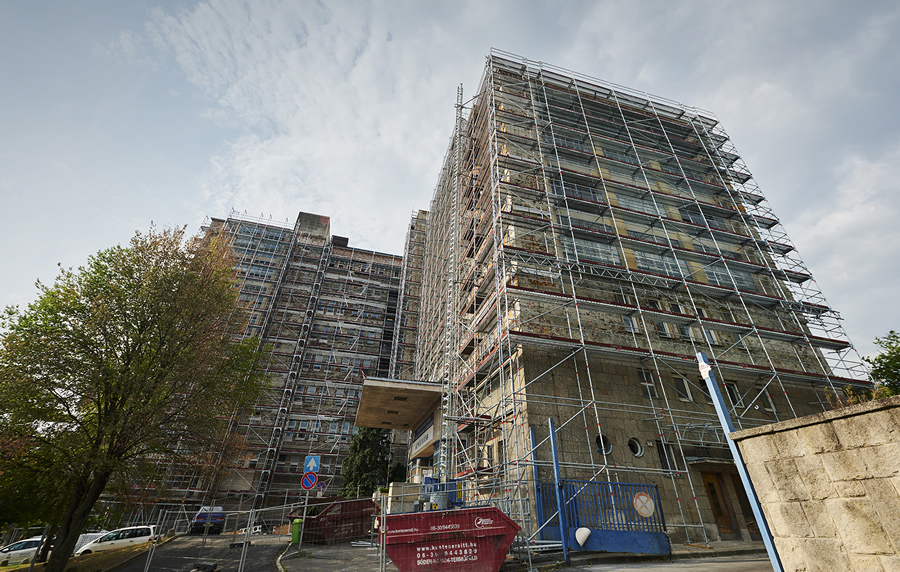

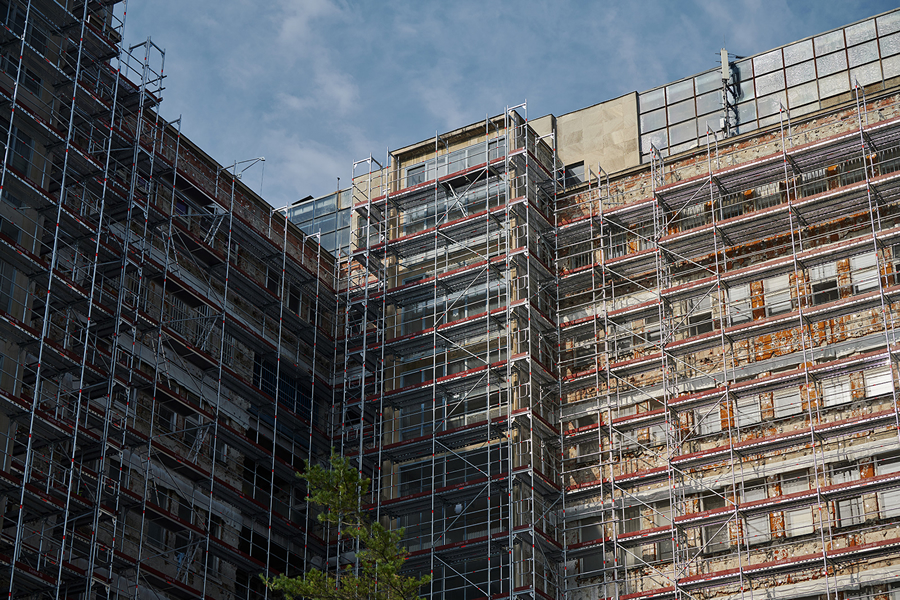

Az állványozó csapat egy 34 méter magas, közel 120 tonna súlyú állványrendszert épített ki, mely az épület A-, B-, C-, és D szárnyát érintette teljes homlokzati felületen. A homlokzatra felkerülő rétegrend vastagabb lesz, mint az eredeti, ezért távolabb kellett helyezni az állványt a faltól, így a még biztonságosabb munkavégzés érdekében azokon a szinteken, ahol munkavégzés folyik belső korlátot is kiépítenek a szakemberek.

Layher állványokkal újul meg a Kútvölgyi Kórház toronyépülete
Layher állványokkal újul meg a Kútvölgyi Kórház toronyépülete

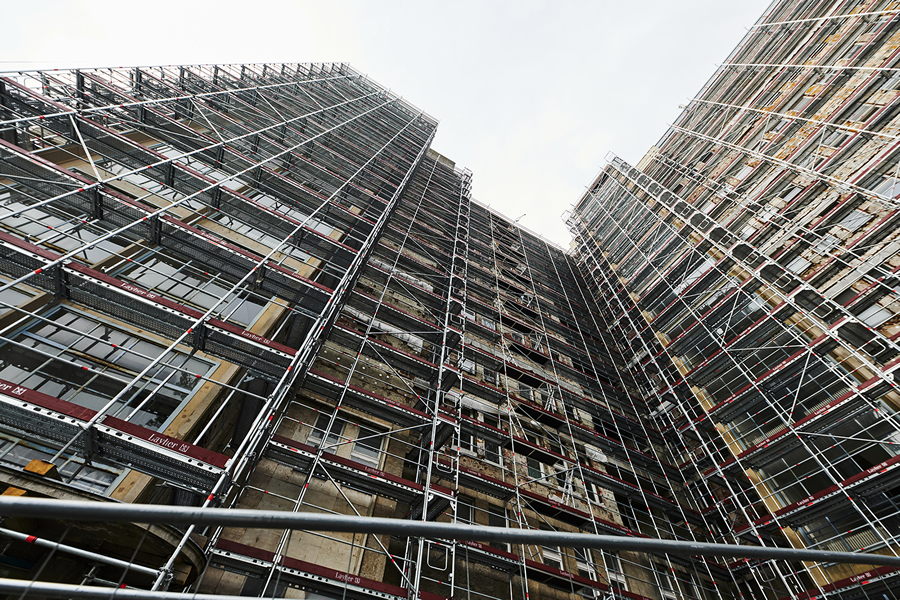

Az épületen Layher Blitz homlokzati állványt használtak leginkább,  mely átfogó elemkínálattal rendelkezik minden építési helyzetre, illetve minden más Layher termékkel jól kombinálható. Emellett Blitz fali rögzítőket is alkalmaztak, amikre különösen figyelni kellett, hiszen csak a födémekhez lehetett rögzíteni a falazathoz nem. Ehhez rövid fali kikötőket használtak, hogy ne akadályozzák az állványon a munkavégzést.

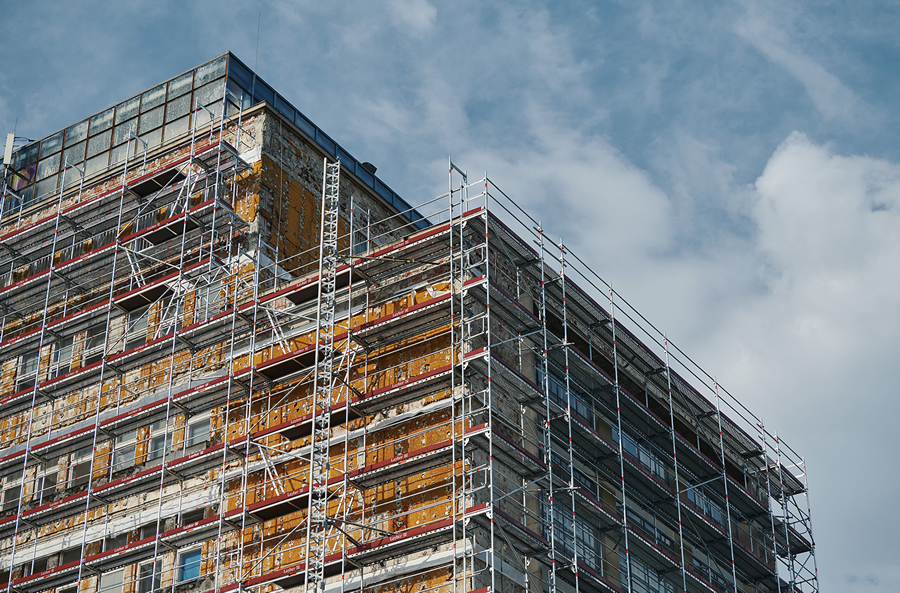

Ahogyan már megszokott, az egyik legfontosabb szempont a biztonság ezen a projekten is. A Blitz állványrendszer használatával az építés közben is stabil a szerkezet, továbbá minden tanúsítvánnyal rendelkezik. Három soros oldalvédelem lett kiépítve a kórház állványzatán, amely szintén növeli a biztonságot.

Layher állványokkal újul meg a Kútvölgyi Kórház toronyépülete
Layher állványokkal újul meg a Kútvölgyi Kórház toronyépülete

Érdekes állványmegoldások

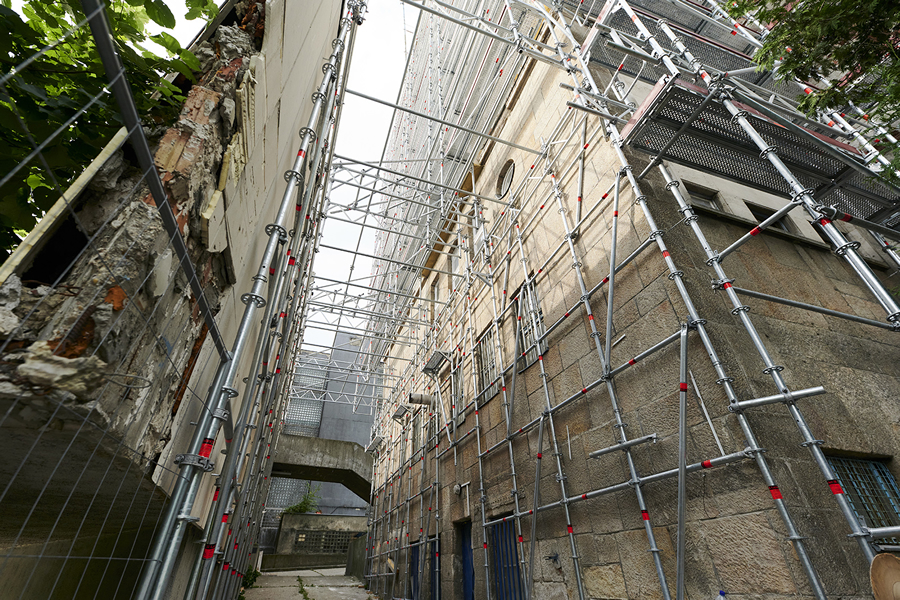

A kórháznál egyedi állványmegoldásokat is kialakítottak. Az épület körül angolaknák találhatóak, amik csak korlátozottan terhelhetők, így ezt a problémát többnyire rácsos tartós kiváltással oldották meg a kivitelezők. Layher Allround állványzatot használtak ott, ahol a teljes falszakasz előtt angolakna helyezkedik el, hiszen ennek az állványrendszernek a legfontosabb tulajdonsága a rugalmasság, amely az ilyen egyedi helyszíni adottságok esetén kiválóan praktikusnak bizonyul. Itt úgy oldották meg a szakemberek, hogy Allround tartószerkezetet indítottak a földről, majd arról Layher Blitz munkaállványt építettek.
Ez a megoldás kiváló példája annak, hogy a Layher termékcsoportjai egymással teljesen kompatibilisek, amely nagy előny, hiszen rugalmasan szinte bármilyen helyszíni akadály, nehézség megoldható a rendszeren belül.

Szintén érdekes megoldásokat alkalmaztak a negatív sarkoknál, ahol Allround és rácsos tartók segítik majd a kivitelezők munkáját.

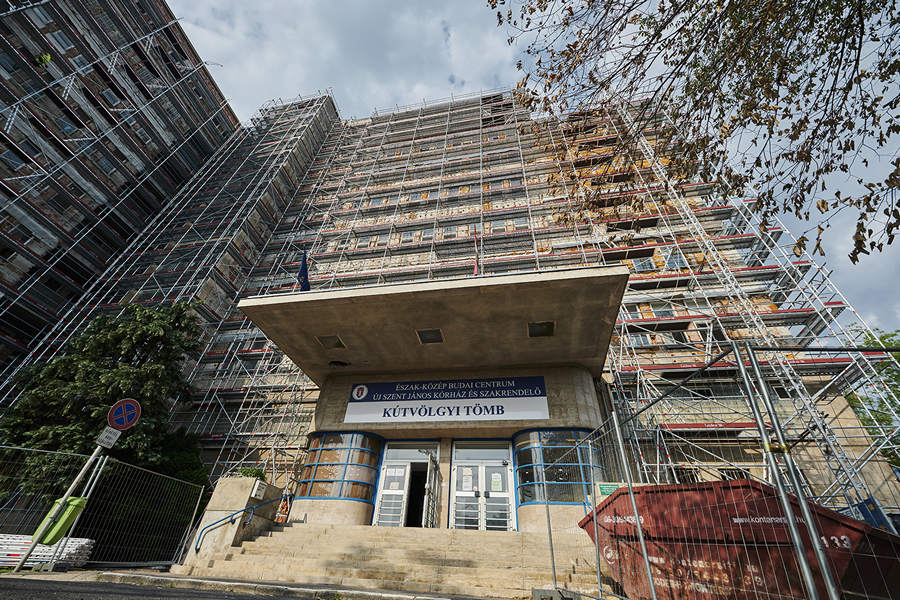

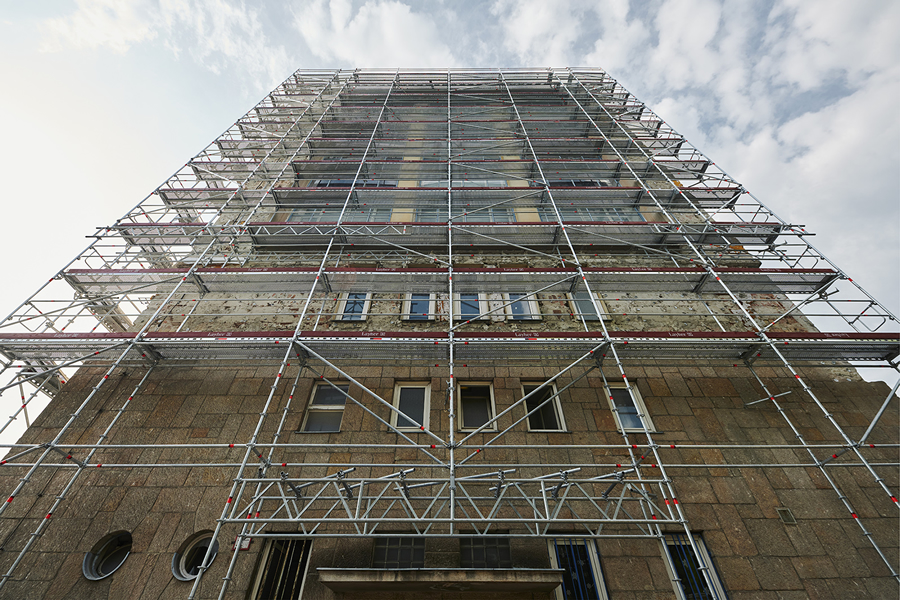

A főbejáratnál az Allround FW rendszer elemeit használták. Ez a rendszer nagy fesztáv és nagy terhelés során kiváló megoldás műszaki és gazdasági szempontokból. A kórház esetén 12,3 m-es fesztávon helyezték el az FW gerendát, főként a felette lévő állványzat magasságából adódó teher miatt.
