Az egyedülálló projekt speciális megoldásokat követelt a magasban folyó munkáknál
A rendkívüli szélterheknek ellenálló, statikailag is megfelelő Layher állványzat segíti a szakemberek munkáját.

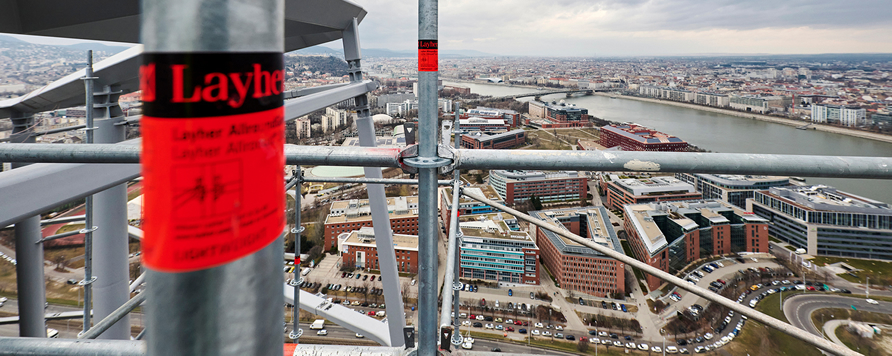

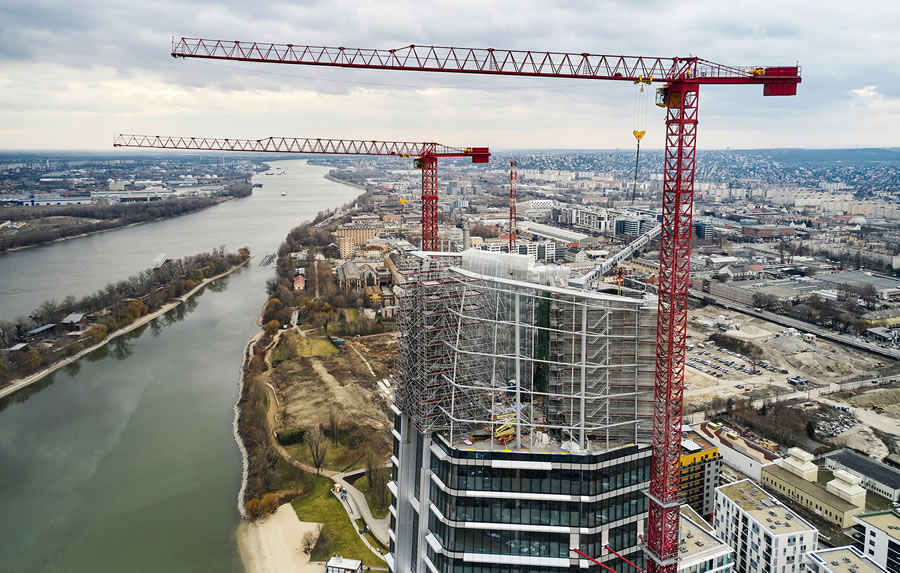

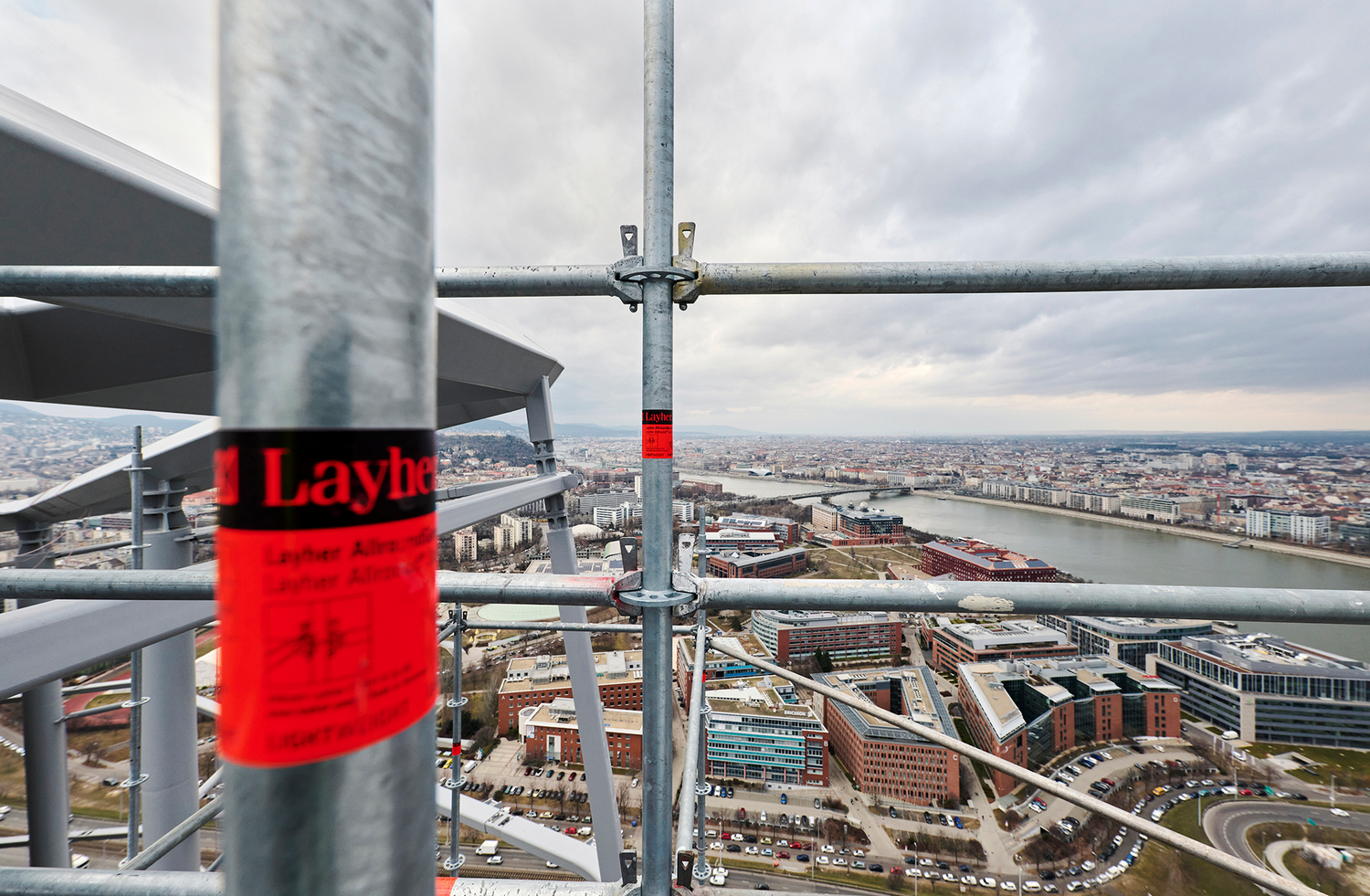

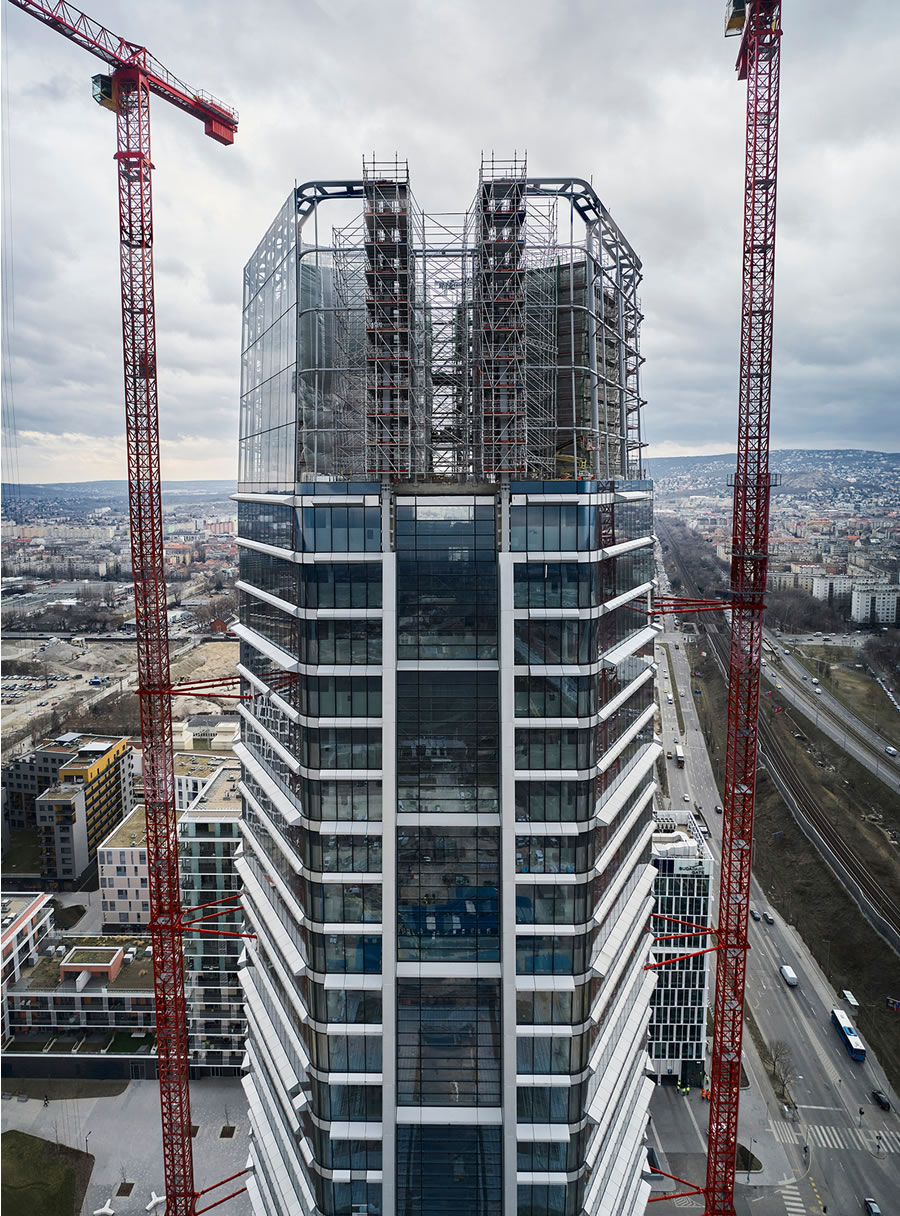

Még az idén befejeződhet Budapest legmagasabb épületének, a MOL Campusnak az építése. A 28 emeletes és 143 méter magas toronyházat a Market Építő Zrt. építi fel a budai Duna-parton. A MOL-csoport új székházában az alsóbb szinteken étterem, kávézók, illetve a munkavállalók által használható további létesítmények találhatóak majd, míg az irodaterek a felsőbb szinteken kapnak helyet.
Az egyedülálló projekt munkálataihoz szükség volt egy olyan állványzatra, amely megbízható, stabil, minőségi, sokoldalú és rugalmasan alakítható a szakemberek igényei szerint. A továbbiakban a MOL Campus során alkalmazott Layher állványmegoldásokról számolunk be részletesen, amelyek több szakaszban épültek fel és járulnak hozzá a toronyház egyedi kialakításához. Az állványozási munkálatokat a Gemenc Állvány Cégcsoport több ütemben végezte, a kivitelezési munkákhoz igazítva.
Nagy szélteher, stabil állványzat
A projekt komplex voltához mérten egy több részből álló, nem mindennapi állványzatra volt szükség az épület korona részén és a földszinten végzett kivitelezési munkák támogatására. A MOL Campus vasbeton zárófödéme 120 méter magasan helyezkedik el, míg a teljes szerkezeti magasság 143 méter, vagyis koronával együtt ekkora magasságba nyúlik az épület.
Minden szakma számára a 120 méteres magasságban állandó jelenléttel bíró szél jelentette a legnagyobb kihívást. Az állványzat tervezése során tehát a legfőbb cél az volt, hogy ebben a magasságban a rendkívüli szélteher (akár 207 km/h-t elérő) mellett statikailag is megfelelő, stabil rendszert alakítsanak ki a kivitelező szakemberek a Layher mérnökök és statikusok közreműködésével.
A projekt során az állványtervezéshez rendelkezésére állt az épület BIM modellje, erre készítették el a 3D állványtervet. Több fontos szempontot kellett szem előtt tartani, úgy mint például azt a tényt, hogy az épület homlokzati síkjából jelentősen kinyúlik az állvány egy része, így itt hatványozottan számolni kellett a felmerülő szélteherrel. Továbbá az épület vasbeton és acélszerkezeti elemeinek geometriája követelt meg olyan állványmegoldásokat, amelyek teljes mértékben alkalmazkodnak a kötött lehetőségekhez.
„A tervezés során a BIM modell segítségével folyamatos tervkoordináció zajlott az állványtervezők, a kivitelező és a megrendelő között. Ennek fontosságát ismét igazolta a megoldás sikeressége” – mondta Tóth Patrik, a Layher Kft. műszaki vezetője Az állványozók terv szerint, pontos anyagkimutatással, határidőn belül tudták megvalósítani az állványzatot. Nem volt szükség utólagos módosításokra, átalakításokra, így a megrendelő is ütemterv szerint tudja elvégezni a munkálatokat.

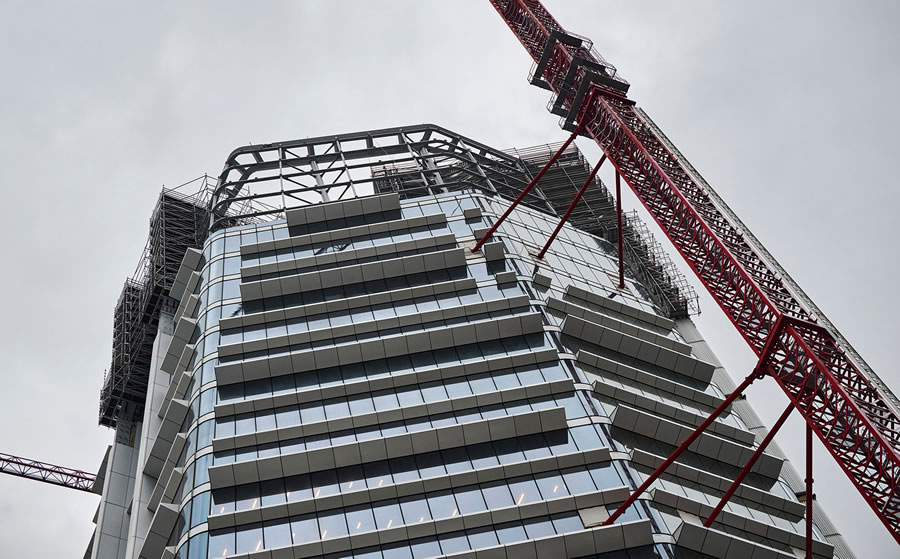

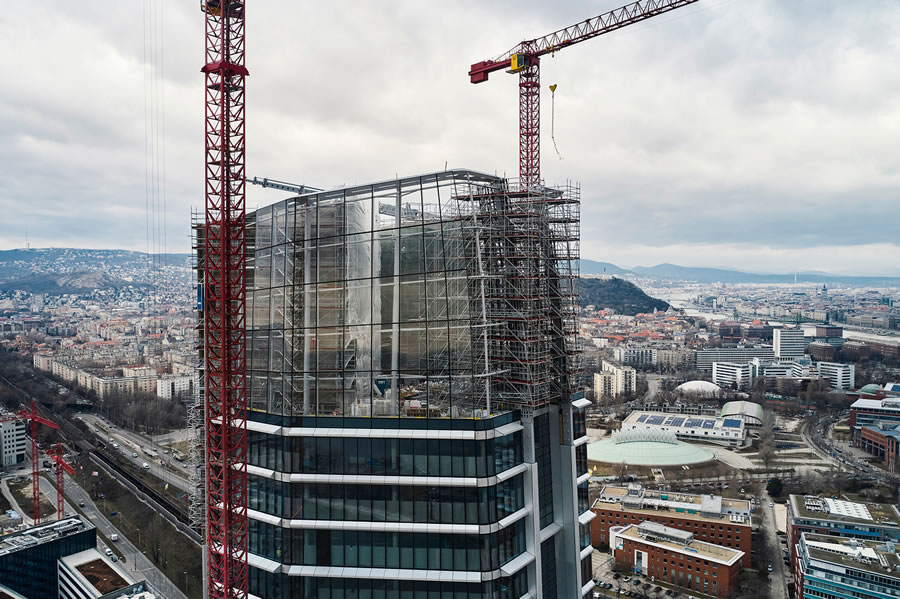

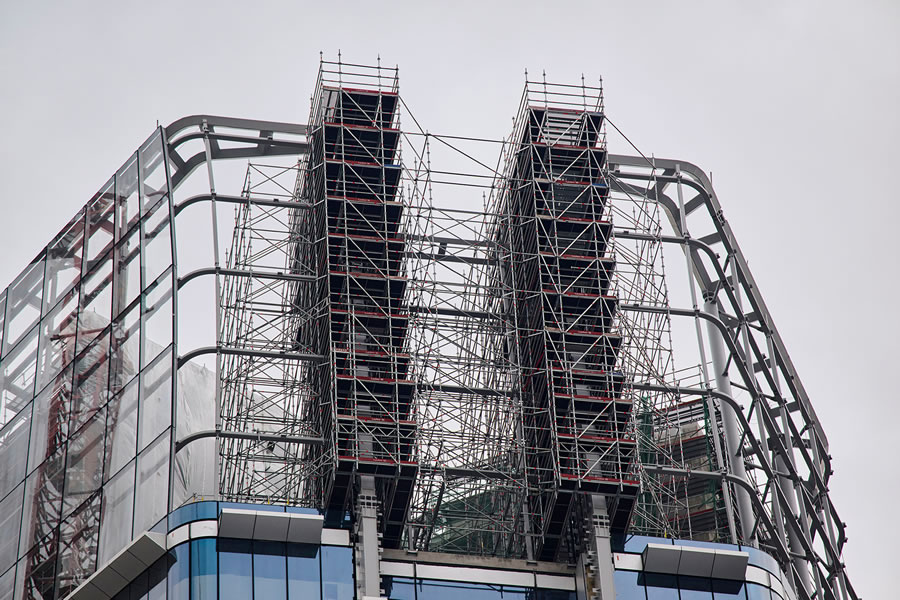

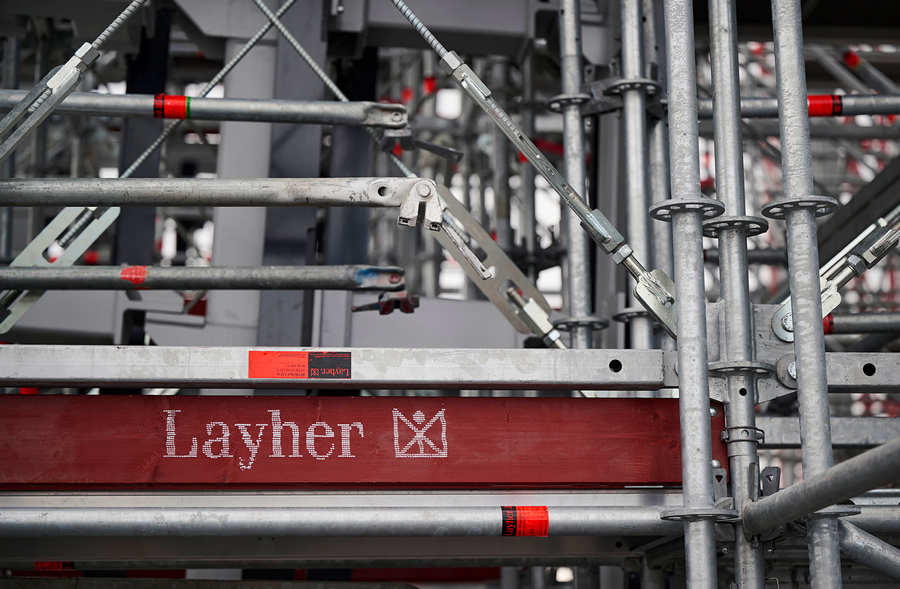

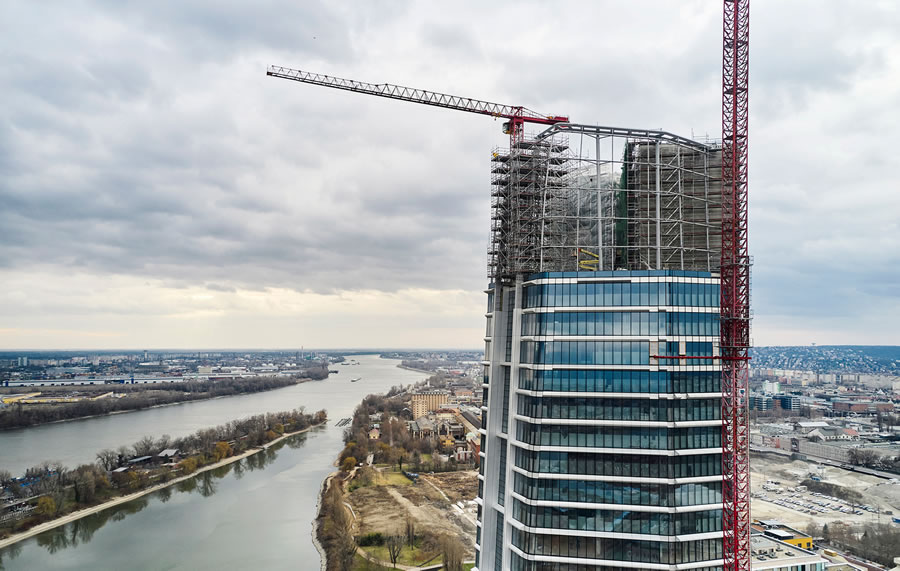

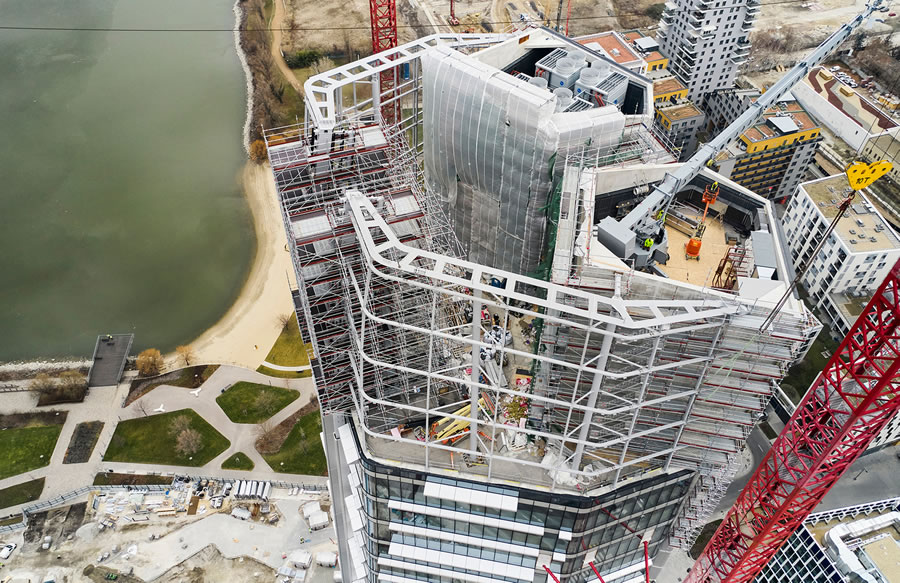

A Layher Allround állványrendszer alapelemeit és speciális kiegészítőket alkalmaztak a MOL Campus állványozása során, amely az egyedi és nem mindennapi igények miatt kiváló választásnak bizonyult. Az állványzat leglátványosabb részei a koronaállványok, amelyek 120 méteres magasságban épültek több szakaszban, több egységből álló állványokból.
Allround állvány a növényfal kiépítéséhez

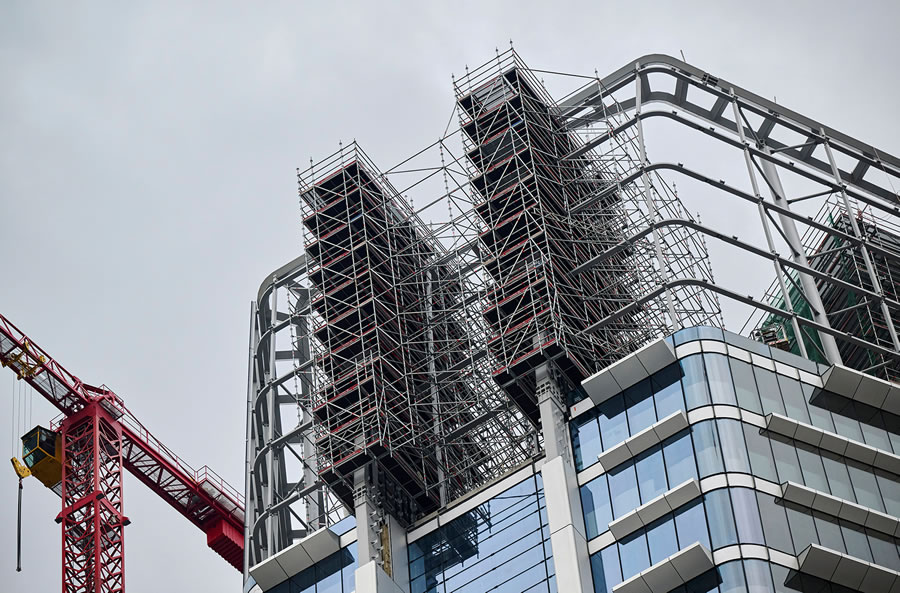

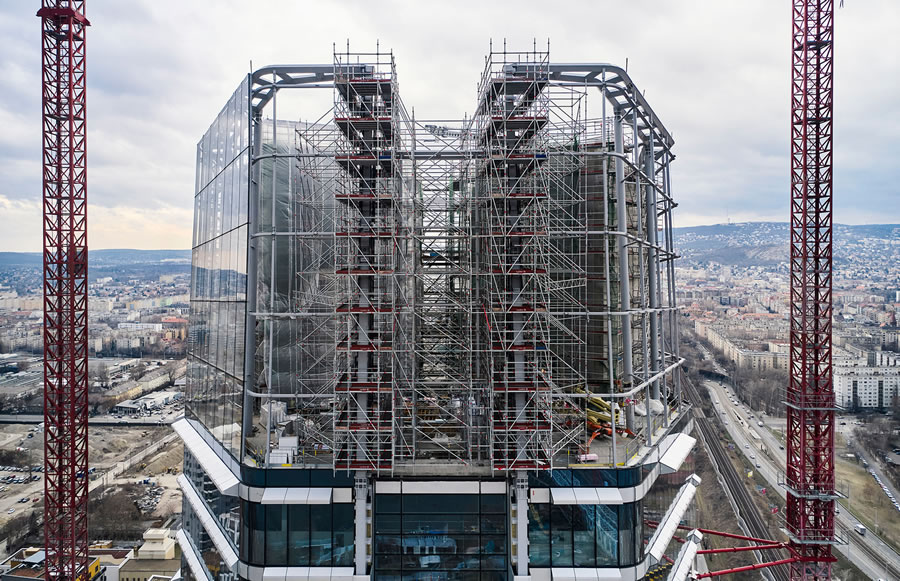

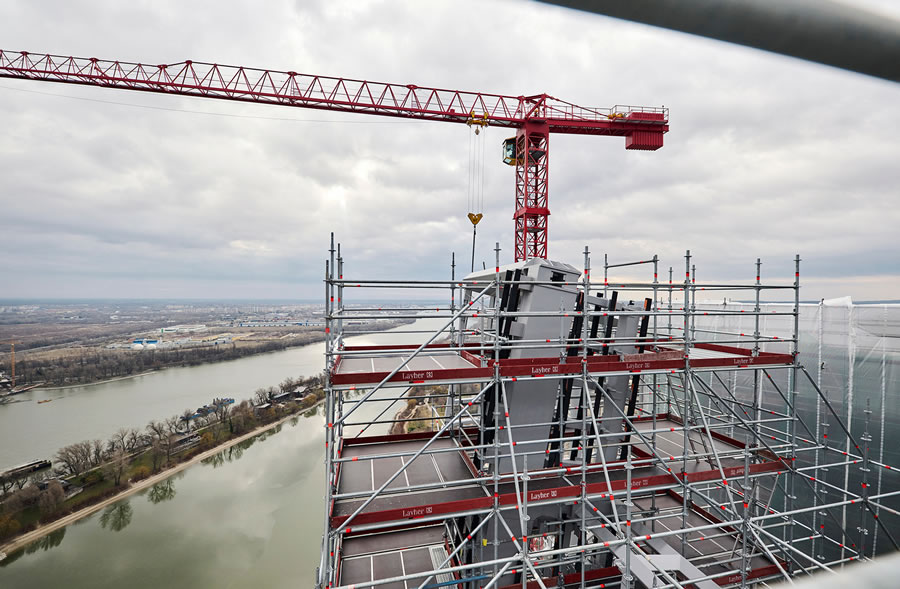

A koronaállványok közül egy közel 25 méter magas központi állványzat készült el az első ütemben, amely a MOL Campuson megvalósuló növényfal kiépítéséhez és kezeléséhez járul hozzá. Az épület tetején két – a vasbeton épületszerkezet merevítésére szolgáló – mag található, amelyeken a tervek szerint végigfuttatják a Dunára néző növényfalat, körülbelül 20 méter magasan, felfelé.
Rendkívüli környezeti tényezőknek kell megfelelnie az állványzatnak, ugyanis a 29. építési szinten, 120 méteren indul az állványzat és hozzávetőlegesen 145 méter magasságig nyúlik fel. Ekkora magasságban a nagy szélteher miatt az állvány megfelelő rögzítése kiemelten fontos. További nehezítő tényező az állványra kerülő ponyvaburkolat, mely a szélterhet akár háromszorosára is növelheti. A megfelelő stabilitás céljából minden szintet rögzítettek a vasbeton falhoz és minden második mezőt átlós merevítőkkel láttak el, így még stabilabb állványszerkezetet sikerült kialakítani, mindezt rendszeren belül, addicionális szerkezetek bevonása nélkül érték el. A tört felületű homlokzathoz a növényfal kialakításához egy 12 szintes, közel 25 méter magas és 17,5 méter hosszú biztonságos Allround állványzat épült, létrás feljárókkal és stabil acél járólapokkal.
A homlokzat szerelése egyedi állványzattal

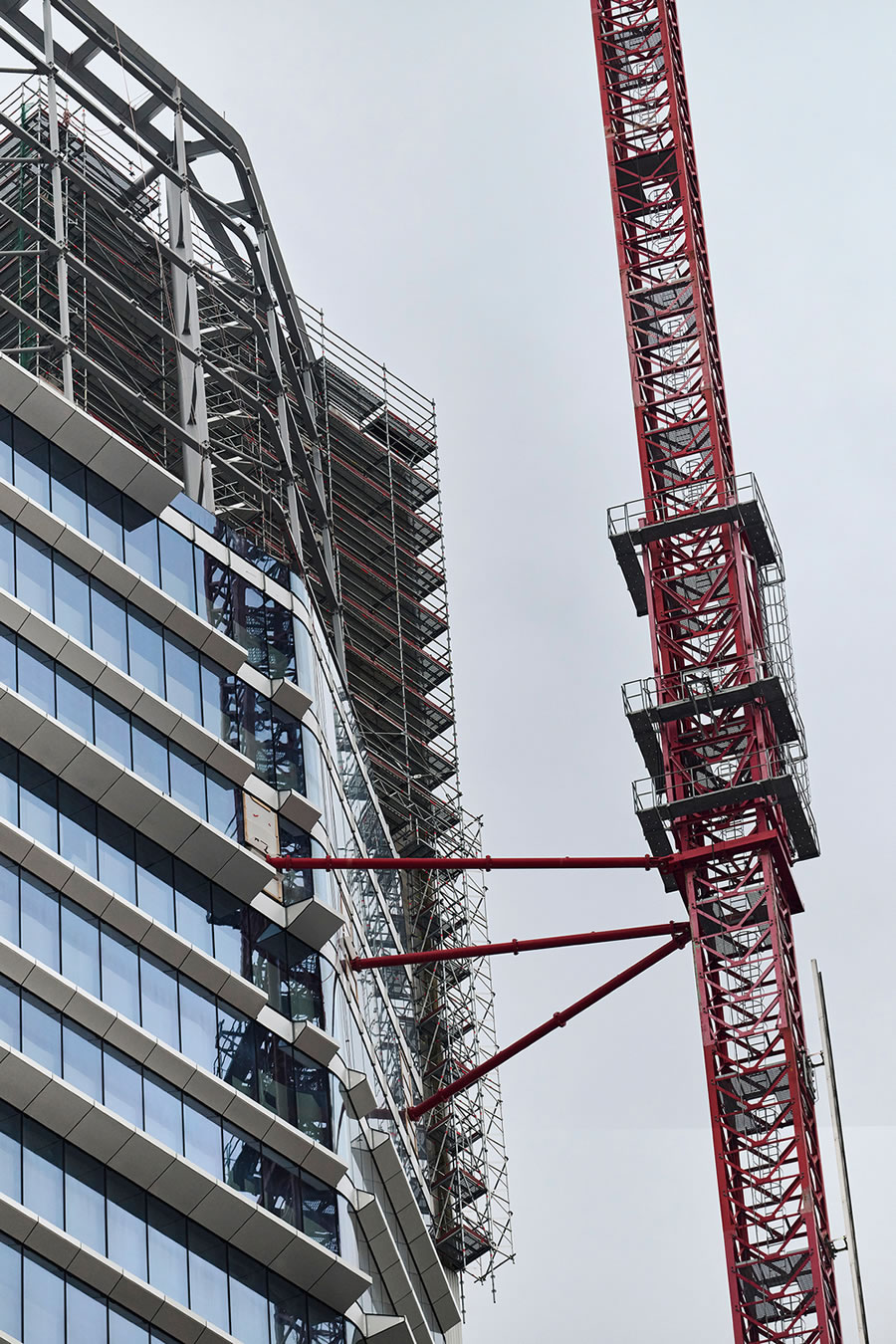

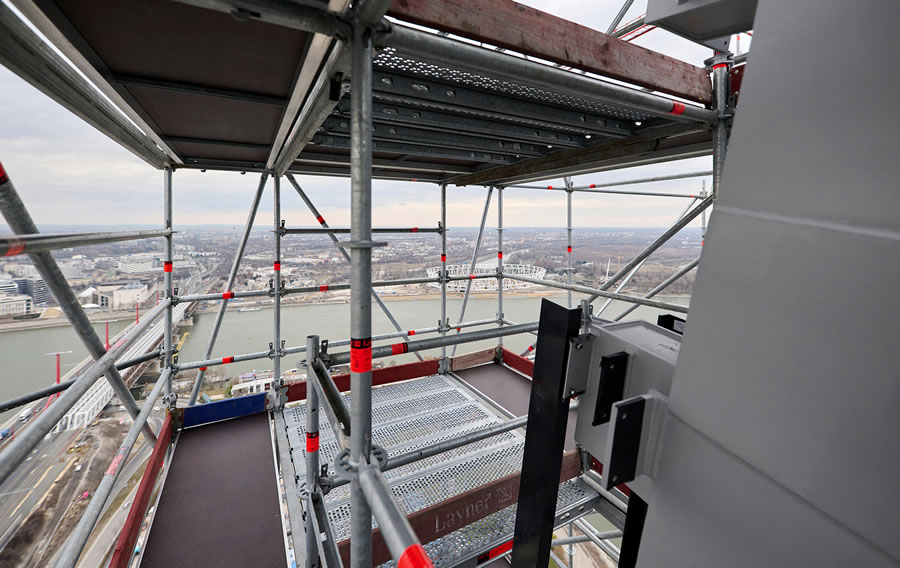

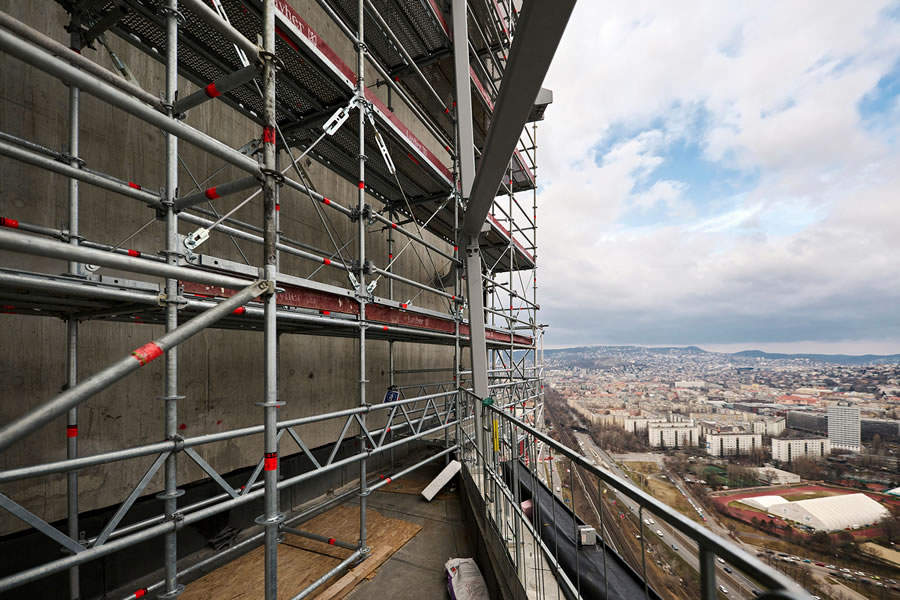

A növényfal állványzatának kibővítésével a MOL Campus északi és déli oldalán a homlokzat szerelésére szolgáló állványok épültek. A mag külső oldalán történő munkavégzéshez a már megépített, födémről induló állványszerkezetre ráépítették az épület külső oldalához hozzáférést biztosító állványzatot. Itt kihívást jelentett, hogy a kilógó rész számára nem volt rögzítésre alkalmas felület, ám sikerült egy olyan szerkezetet megtervezni, amelyet a már megépített, belső, földről induló állványzat tart. A Layher FW rendszer bizonyult kiváló megoldásnak, mely nagy teherbírású, moduláris rácsos tartóként funkcionál.

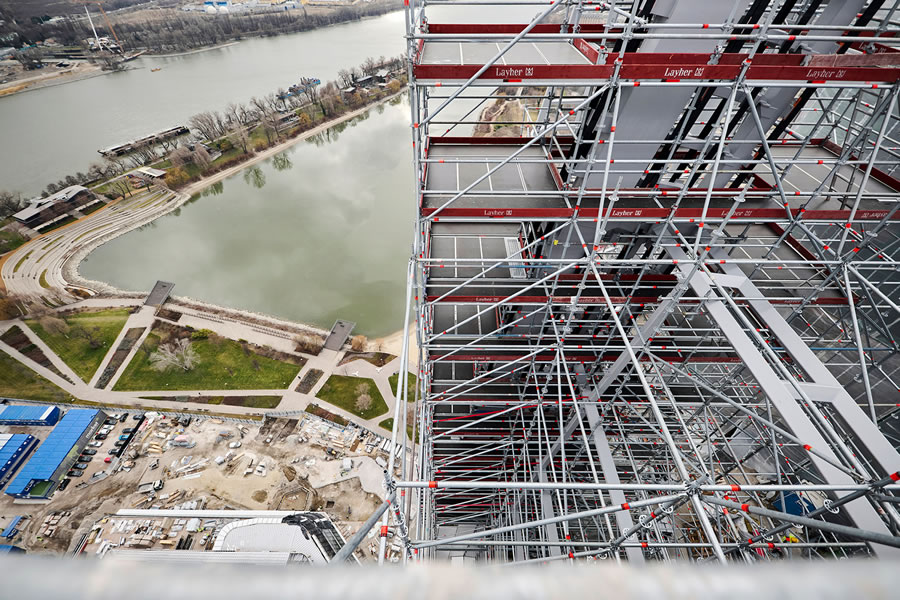

Ezt az állványt lefelé terjedő irányban is szükséges volt bővíteni, így egy függesztett állványzatot készítettek a szakemberek a kivitelezési munkálatok támogatására. „A függesztett állvány a zárófödémhez képest mínusz 12 méterig biztosítja a munkavégzés feltételeit. Rögzítési lehetőség itt sem volt a homlokzaton, ezért alumínium 750 rácsos tartók biztosítják a kellő szerkezeti merevséget” – tette hozzá Tóth Patrik.

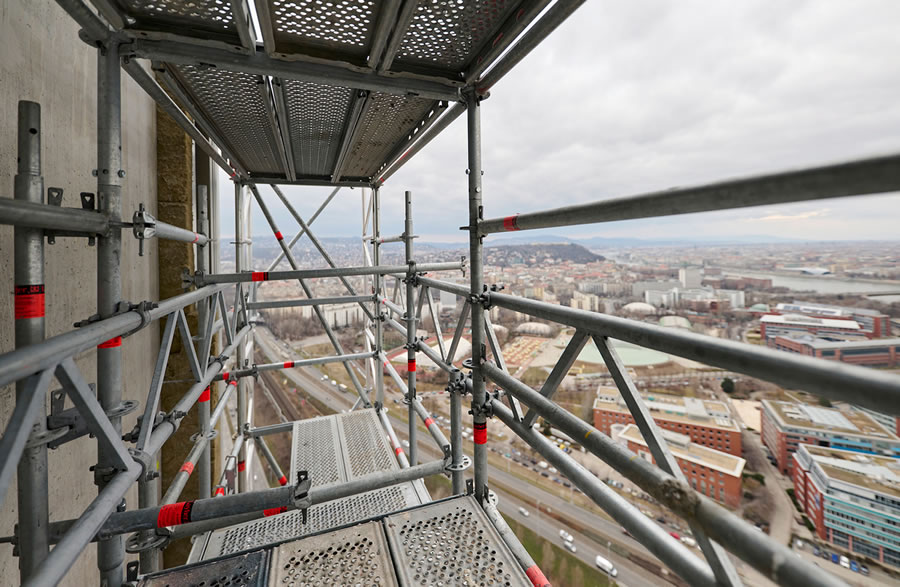

Lépcsős feljárók segítik a kényelmes közlekedést és a hatékony munkavégzést az állványzaton. További igényként felmerült, hogy az állványzaton rakodószinteket alakítsanak ki az építési anyag tárolására. A két merevítő mag közötti szakaszon a két szomszédos Allround állványzat rácsos tartókkal való összeköttetésével és járólapozásával rakodó pódiumokat sikerült kialakítani. Ezek a pódiumok kellő teherbírást nyújtanak a toronydaruval mozgatott építőanyagok és állványanyagok fogadására. A zárt padozatnak, és a 3 soros oldalvédelemnek köszönhetően a rajta tartózkodó személyek biztonságos munkavégzése is garantált. A szerelés előrehaladtával a pódiumok szükség szerint gyorsan átépíthetők magasabban lévő munkaszintekre.
Az acélpillérek állványzata

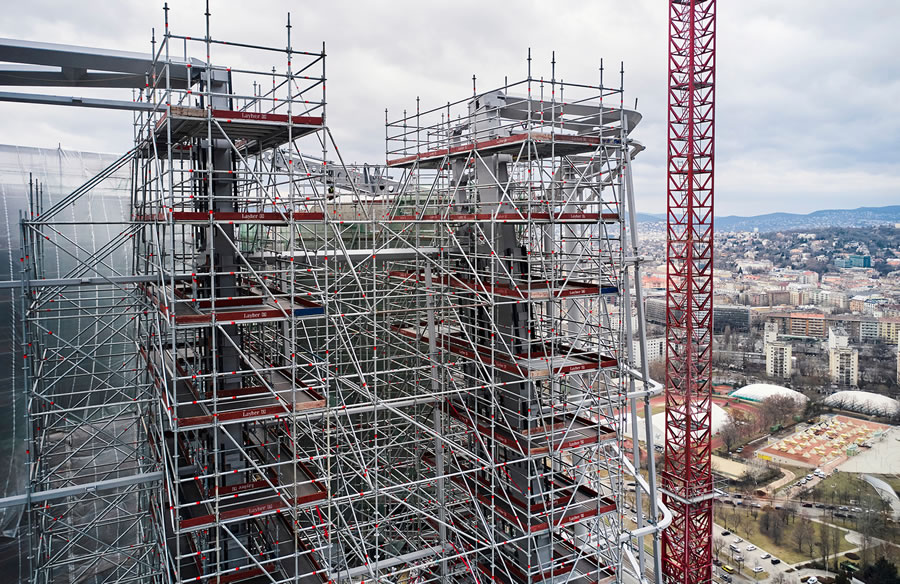

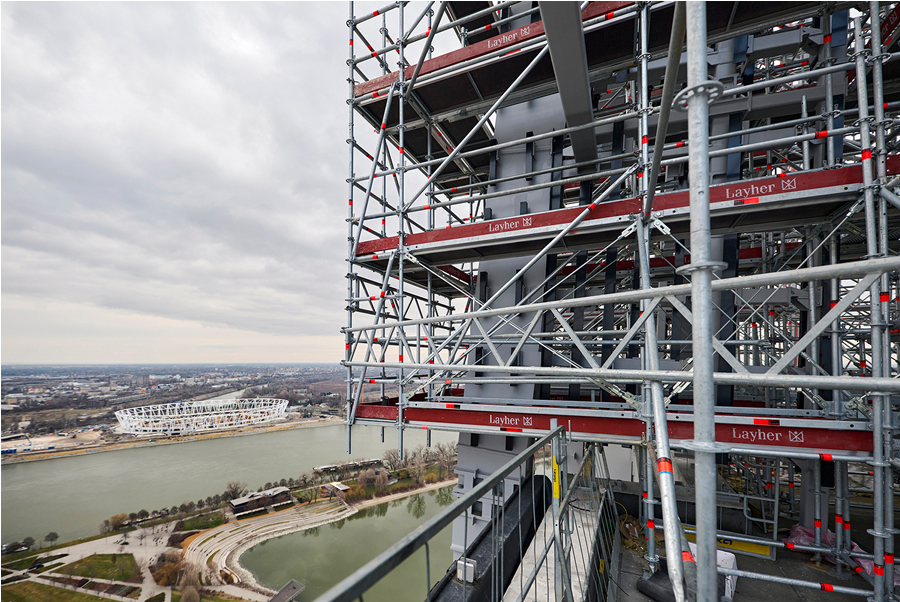

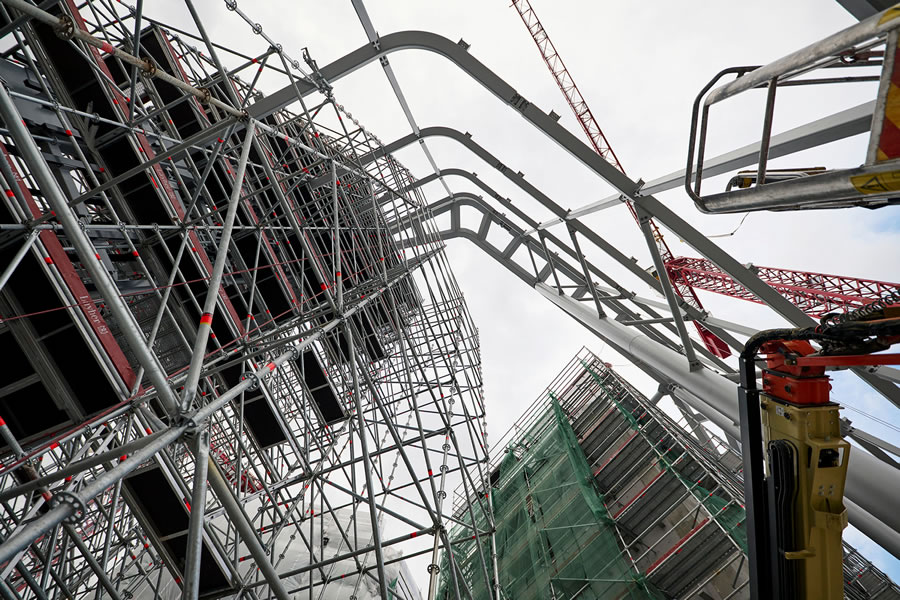

Az egyik leglátványosabb koronaállvány az a különálló állványszerkezet, amely a MOL Campus keleti oldalán helyezkedik el, és a két íves acélpillér burkolásához készült szerelőállványként.

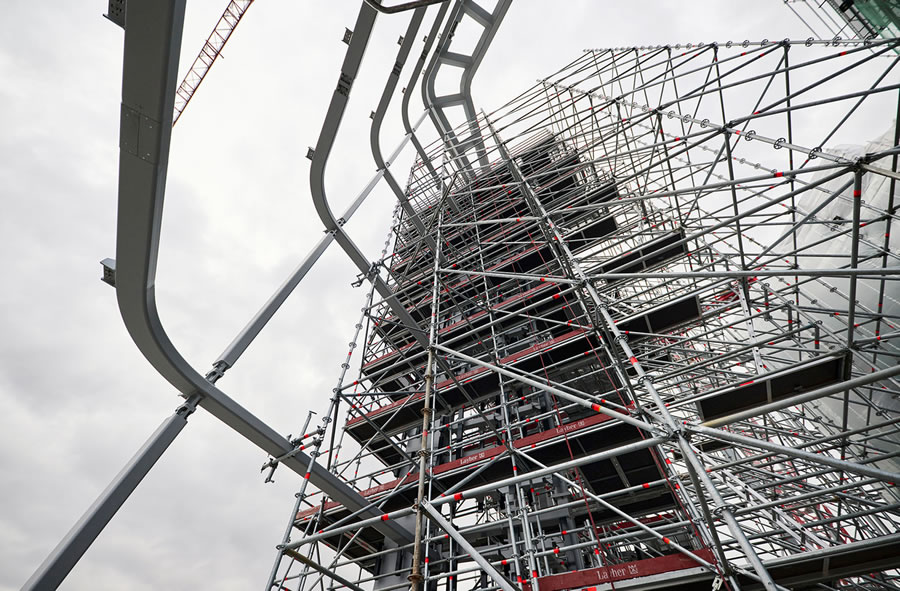

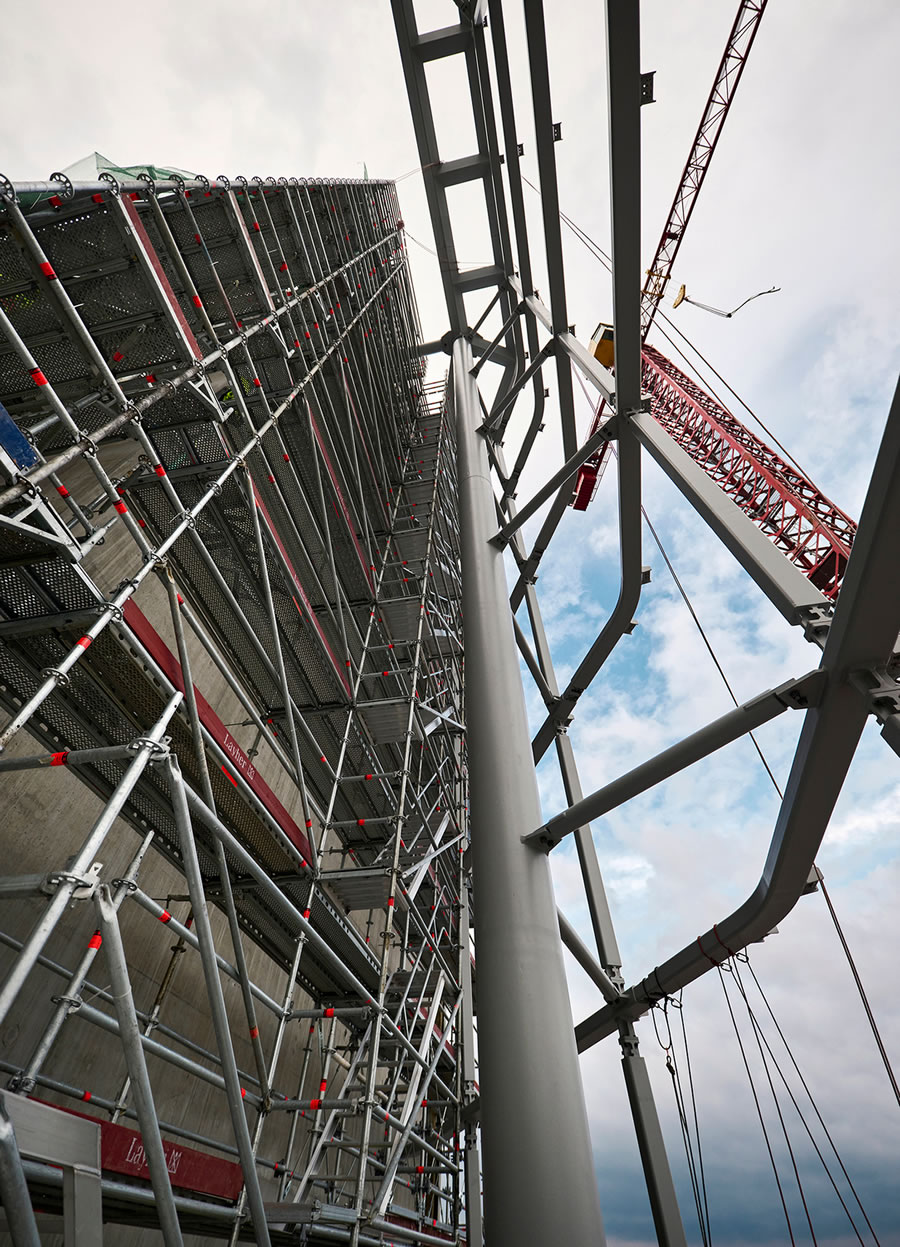

Szintén az épület zárófödéméről indult ez az állvány 120 méter magasan, a pillérek ívelt formáját pontosan lekövetve. Fontos szempont volt, hogy a szerkezet minden pontja kényelmesen elérhető legyen az állványzatról, így az épület homlokzatától kifelé nyúló állványtagok a biztonságos munkavégzéshez elengedhetetlenek.

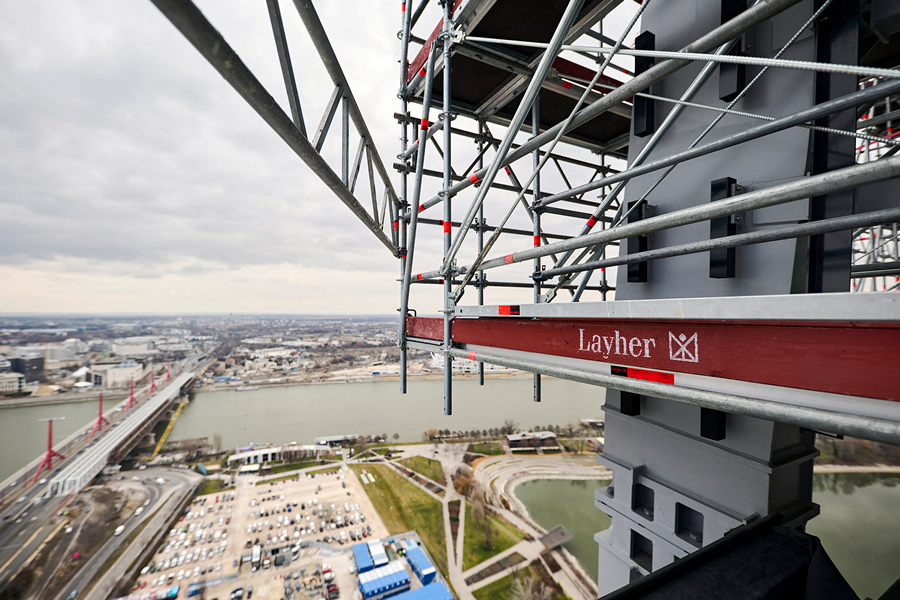

A részben "levegőben lógó" állványzat biztonságos rögzítését a nagy teherbírású Allround FW elemekkel oldották meg. Tóth Patrik kiemelte, hogy a 10 darab konzolos kialakítású FW tartó közel 20 tonna súlyt tart meg 5 méteres kinyúlással. A Layher FW rendszer elemei nagy fesztávú áthidalások és nagy teherbírást igénylő szerkezetek tervezése esetén különösen hasznosak, így rendszeren belül könnyen és gyorsan megoldhatók az ilyen jellegű feladatok.
Már az állványtervezés szakaszában a megrendelői igények alapján szem előtt tartották, hogy az acélszerkezethez minél kevésbé rögzítsék az állványt, így a rögzítési módszerek korlátozottsága miatt egy merev állványzatra volt szükség, melynek stabilitását tömör menetes talpakkal és a vasbeton födémbe fúrt kikötő szárakkal oldották meg. Kihívást jelentett az épületszerkezet ívessége, valamint a homlokzati burkolóelemek daruzhatóságának biztosítása az állványszerkezet és az acélpillér közé. Emellett biztosítani kellett a megfelelő munkatávolságot az állványon dolgozók részére, így közel milliméteres pontossággal kellett megtervezni az állványt.
Itt létrás feljárók segítik az állványzaton belüli közlekedést. Továbbá rendkívül fontosnak bizonyultak az állványra vonatkozó súlycsökkentési lehetőségek a nagy szélteher miatt ekkora magasságban, ezért számos, ilyen szempontból is előnyös megoldást lehetett alkalmazni ezen állványzat építése során. Ilyen az úgynevezett "lightweight", vagyis könnyített súlyú állványelemek használata, amelyek akár 10%-kal könnyebbek a standard elemeknél, valamint kedvezőbb az elemek logisztikája. Valamint a kilógó állványrészen Robust (alu/fa) járólapokat alkalmaztak, aminek előnye - kis súlya mellett - a zárt felület, így nagyobb munkabiztonság érhető el.
A földszinten egy 33 méter magas térállvány segíti a munkát

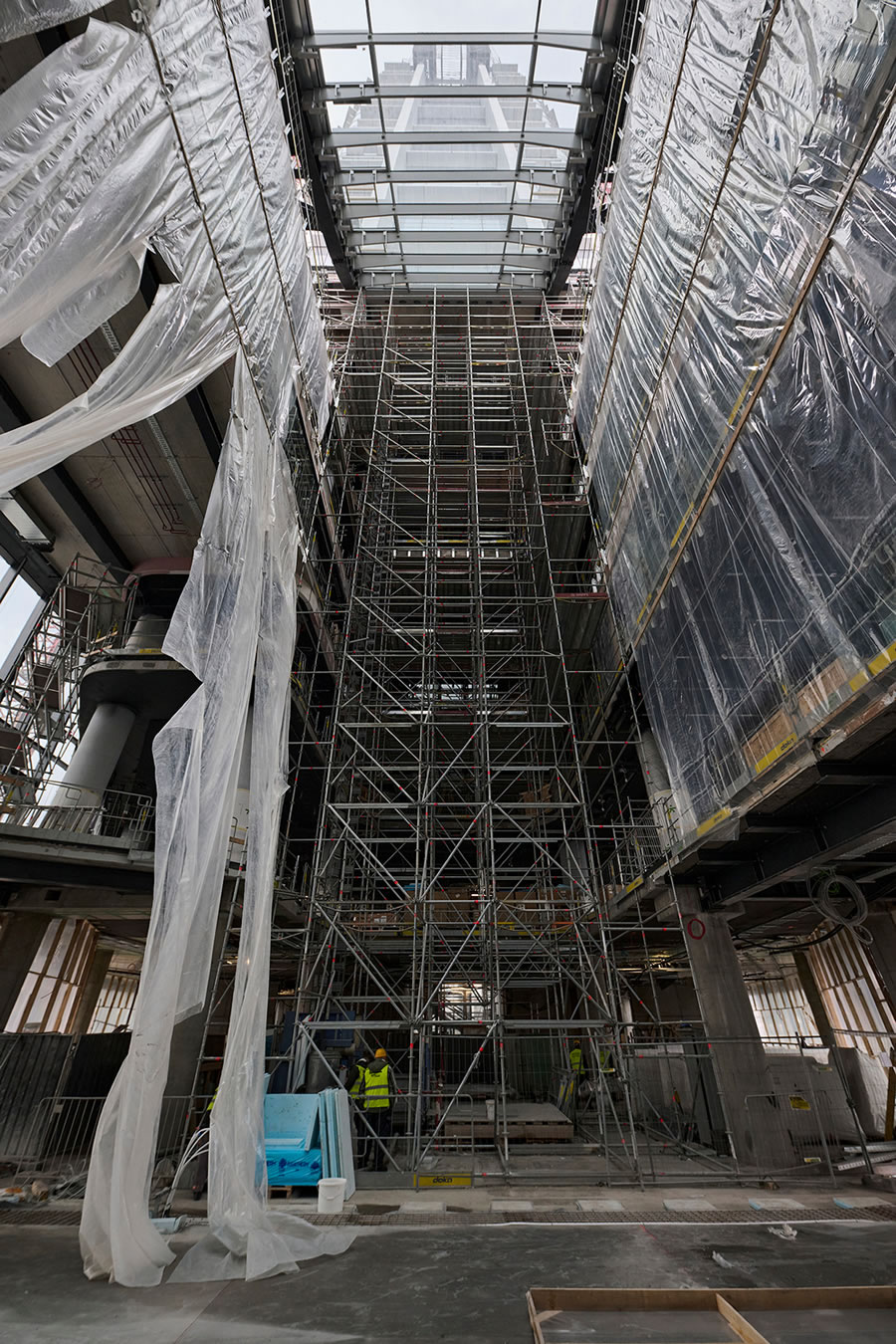

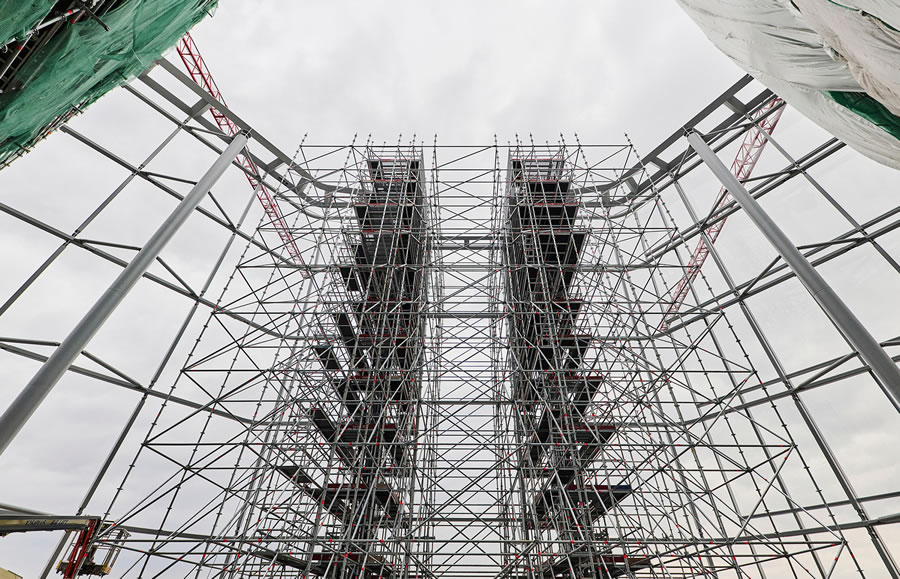

A földszinten is megtalálhatók a Layher állványai, az előcsarnokban a födémek kötényfalainak kiépítését és szerelését segítve épült fel a 33 méter magas Allround térállvány, aminek érdekessége, hogy biztosítani kellett a szabad közlekedést, ugyanis az állvány közrefogja azt az építési felvonót, amely a magasabb szintekre történő anyagmozgatást végzi. Az állványzat emellett követi a födémszélek váltakozó vonalát, ez azt jelenti, hogy minden szinten máshol kellett kiépíteni a munkaszintet a hatékony munkavégzéshez.
