A szombathelyi Haladás Sportkomplexum monolit vasbeton szerkezeteinek építése

A kivitelezés néhány szokatlan megoldásához PERI fal-, pillér- és födémzsalu rendszereket alkalmaztak

Az új szombathelyi Haladás Sportkomplexum 2017 őszére készül el. A létesítményben két különböző funkciót alakítanak ki: egy több mint 8600 fő befogadására képes labdarúgó stadiont, illetve egy multifunkcionális sportcsarnokot. A stadion lelátója teljes egészében fedett lesz, melyben 12 Skybox kerül kialakításra; a labdarúgó pálya mérete 68x105 m. A sportcsarnok nagysága 50x60 m, melyben megtalálható lesz egy több mint 450 fős lelátóval rendelkező kézilabda pálya, valamint helyet kap a csarnokban birkózó-, ökölvívó- és konditerem, súlyemelő terem, szertár és bemelegítő folyosó is.

A sportkomplexum szerkezetépítési munkálatai 2016 tavaszán kezdődtek, és nagyjából egy éven keresztül tartanak. A monolit vasbeton szerkezetek építéséhez a kivitelező a PERI fal-, pillér- és födémzsalu rendszereit alkalmazta, néhány szokatlan megoldás segítségével.

A déli rámpa földszint feletti 32 cm vastag födémének és 1 m vastag szerkezeti gerendáinak betonozása során is biztosítani kellett az anyagmozgatáshoz szükséges kamionforgalmat. Ennek megoldására egy 6 m magas, 6,9 m fesztávú, MULTIPROP tornyokra támaszkodó, HEB főtartókból és RCS sínekből összeállított kiváltás került kialakításra. Az így létrejött kamionbejáró 20 m hosszúságú volt, míg az RCS sínekkel áthidalt felület nagysága nagyjából 170 négyzetmétert tett ki.

A szombathelyi Haladás Sportkomplexum monolit vasbeton szerkezeteinek építése
A szombathelyi Haladás Sportkomplexum monolit vasbeton szerkezeteinek építése

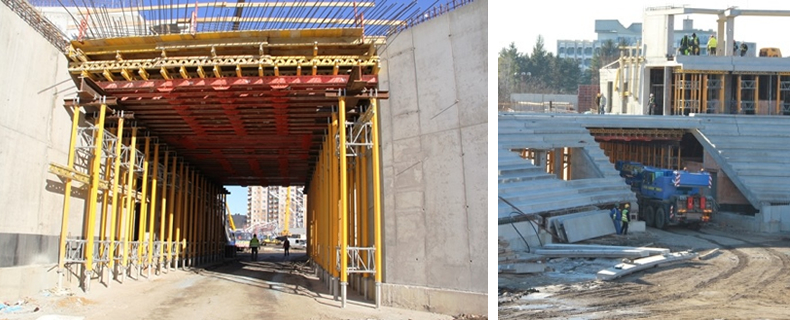

A 6 m magas és 6,9 m fesztávú, MULTIPROP tornyokra támaszkodó HEB főtartókból és RCS sínekből összeállított kiváltás

A lelátó előregyártott tribün elemeinek aláhúzása (130 fm hosszban) és monolit szakaszainak fenékzsaluzata a minden alaprajzhoz alkalmazkodó MULTIFLEX fatartós födémzsaluzattal és nagy teherbírású MULTIPROP tornyos rendszerrel készült. Ugyancsak MULTIPROP teherhordó tornyok segítségével készült el a déli rámpa földszint feletti födémlemeze is. A sportkomplexum monolit födémeinek építése során összességében közel 67,5 tonna MULTIPROP és PEP födémtámasz került felhasználásra.

A szombathelyi Haladás Sportkomplexum monolit vasbeton szerkezeteinek építése
A szombathelyi Haladás Sportkomplexum monolit vasbeton szerkezeteinek építése

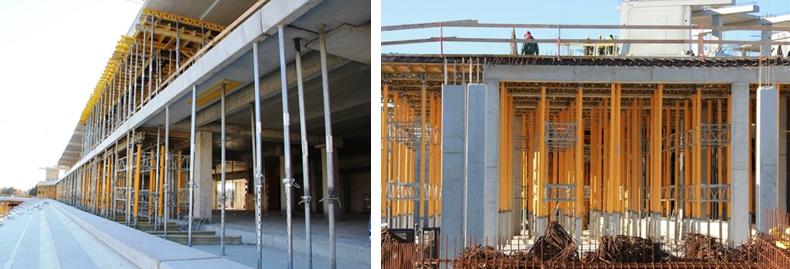

A lelátó előregyártott tribün elemeinek aláhúzása és monolit szakaszainak fenékzsaluzata MULTIFLEX fatartós födémzsaluzattal és a déli rámpa földszint feletti födémeinek építése MULTIPROP tornyos rendszerrel.

A 200 m hosszúságú földszinti lelátó fal íves szakaszai TRIO 330-as keretvázas falzsaluzat és 3,00 m-es RUNDFLEX íves falzsaluzat elemeinek kombinálásával, míg az egyenes szakaszok TRIO 330-as elemek segítségével lettek kialakítva.

A stadion 20 m magas lépcsőházi és liftakna falainak építése a külső oldalon FB állványokról, a belső oldalon BR aknakonzolra támaszkodó TRIO falzsaluzattal történt.

A szombathelyi Haladás Sportkomplexum monolit vasbeton szerkezeteinek építése
A szombathelyi Haladás Sportkomplexum monolit vasbeton szerkezeteinek építése

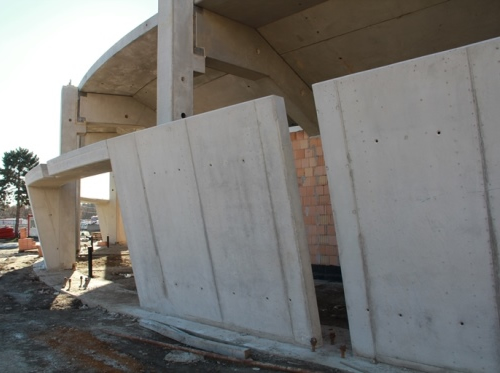

A földszinti lelátó fal íves szakaszai TRIO 330 és RUNDFLEX elemek kombinálásával készültek, látszóbeton minőségben

Laczkó Gyula, a GEDI Kft. építésvezetője véleménye a PERI rendszerekről: "A PERI zsalurendszereivel mindig gyorsan lehet építeni. A kamionbejáró építése során nagy fesztávot kellett megoldanunk, de a MULTIPOP tornyokkal alátámasztott gerendás rendszerrel ez a feladat is frappánsan teljesíthető volt. A PERI szolgáltatásai közül kiemelném a rugalmas kiszolgálást."

PERI rendszerek a projektben:

  • VT 20
  • DOMINO keretvázas zsaluzat
  • GT 24
  • MULTIPROP rendszer
  • RUNDFLEX íves falzsaluzat
  • MULTIFLEX fatartós födémzsaluzat
  • TRIO 330
