Miért szükséges a WFRL (vízterelő) réteg használata fordított lapos tetőkön és hogyan hat az U-értékre?
Gyorsan idézzük fel a "fordított lapos tető" definícióját.
A fordított lapos tető esetében a vízszigetelő réteg és a hőszigetelő réteg helyet cserél. A hőszigetelést a vízszigetelő réteg fölé helyezik, hogy megvédjék azt a mechanikai károsodásoktól, a hőmérsékleti ingadozásoktól és a közvetlen napfénytől / UV-sugárzástól.

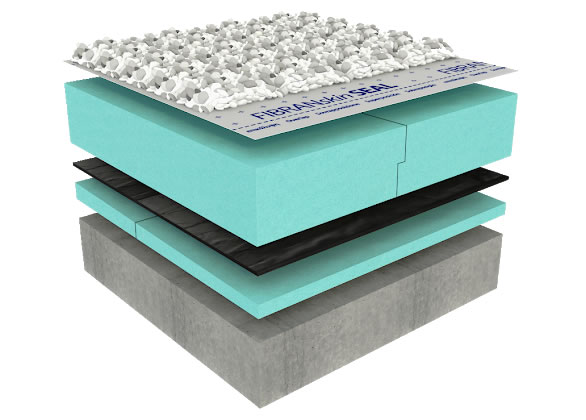

A fordított lapos tető tipikus rétegrendjét az alábbi ábra mutatja
A rétegrend általában a tartó (teherhordó) szerkezetből, lejtés rétegből, vízszigetelésből, hőszigetelésből, elválasztó rétegből és a fedő rétegből áll.
Ez a cikk az elválasztó rétegre összpontosít.
Az elválasztó réteg kiválasztása befolyásolja a fordított lapos tető hatékonyságát és több funkciót is elláthat, átvehet: elválaszthatja a kavicsot a szigeteléstől, illetve biztosíthatja a víz elvezetését.
Ez az elválasztó réteget hagyományosan csak a kavics és a hőszigetelés elválasztására és/vagy szűrőrétegként használják. Erre a célra általában különféle típusú filc vagy geotextília termékek kerülnek beépítésre. A fordított tető hatékonyságának növelése érdekében alkalmazhatunk vízterelő (WFRL) réteget is.

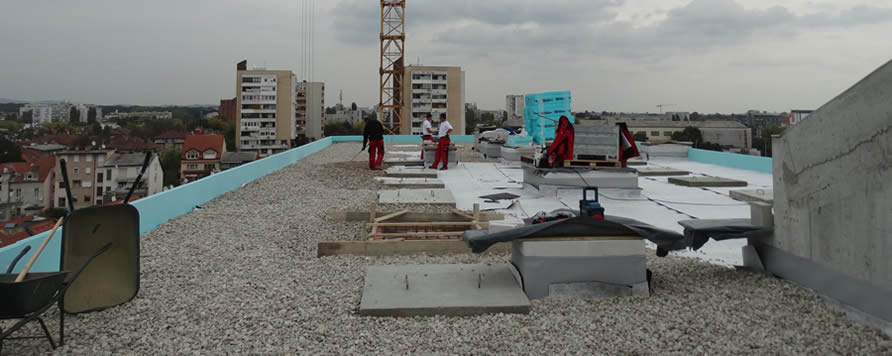

A kavics és a hőszigetelés elválasztása mellett a vízterelő réteg egy további funkciót is ellát: az esővizet gyorsan a kifolyók irányába tereli. A WFRL – vízterelő fóliák - mint például a vízzáró és páraáteresztő FIBRAN Skin SEAL fólia nagy sűrűségű polietilénből készülnek. Így a víz nagy része a réteg mentén a kifolyók felé távozik, és nem jut el az alatta elhelyezkedő vízszigetelő membrán felületéig.
Nem szabad megfeledkeznünk azonban arról, hogy - még egy fordított lapostetős rendszer esetén is - az esővíz egy része a vízszigetelő réteg mentén kerül elvezetésre. Az esővíz lehűti a vízszigetelő réteg felületét, amelynek hőmérséklete - a beépített hőszigetelés miatt - magasabb, mint az esővízé. Ezt a hatást is figyelembe kell venni az épületfizikai számításoknál.
Használhatjuk az európai EN ISO 6946 szabványt vagy a német DIN 4108-2 szabványt.
A DIN 4108-2 szerint az eljárás egyszerűbb. Ez a szabvány egy meghatározott korrekciós értéket ad a lapostető kalkulált hőátbocsátási tényezőjéhez. A korrekciós érték attól függ, hogy milyen vastag hőszigetelést építettek be a vízszigetelő réteg alá, az alábbi táblázat szerint:
| A vízszigetelő réteg alá beépített hőszigetelés, a szerkezet teljes hőátbocsátási tényezőjének százalékában kifejezve [%] | korrekciós hőátbocsátási tényező ΔU [W/m2K] |
| 10 alatt | 0.05 |
| 10 és 50 között | 0.03 |
| 50 fölött | 0 |
Nagyon hasonló megközelítést alkalmaz az EN ISO 6946 szabvány, ahol a vízszigetelő réteg fölé beépített szigetelés hőellenállását (R1) és a szerkezet teljes hőellenállását (Rtot) külön-külön veszik figyelembe. Ezen túlmenően figyelembe kell venni az átlagos csapadékmennyiséget a fűtési időszakban (p), a szivárgási tényezőt (f) és a megnövekedett hőveszteséget (x).
A SIST EN ISO 6946 szerint a fenti korrekciós tényező kiszámításától eltekinthetünk, ha a hőszigetelés fölé vízterelő réteget építünk be. Ily módon az f • x tényező csökkenthető, feltételezve, hogy az esővíz 90%-a felső rétegként működő vízterelő réteg felületén távozik. Így bizonyítható, hogy az ΔUr korrekciós tényező értéke kevesebb, mint 3% a szerkezet alapvető hőátbocsátási képességéhez viszonyítva, következésképpen a korrekciós tényező figyelmen kívül hagyható.
A számítás megmutatja a vízterelő réteg valódi fontosságát

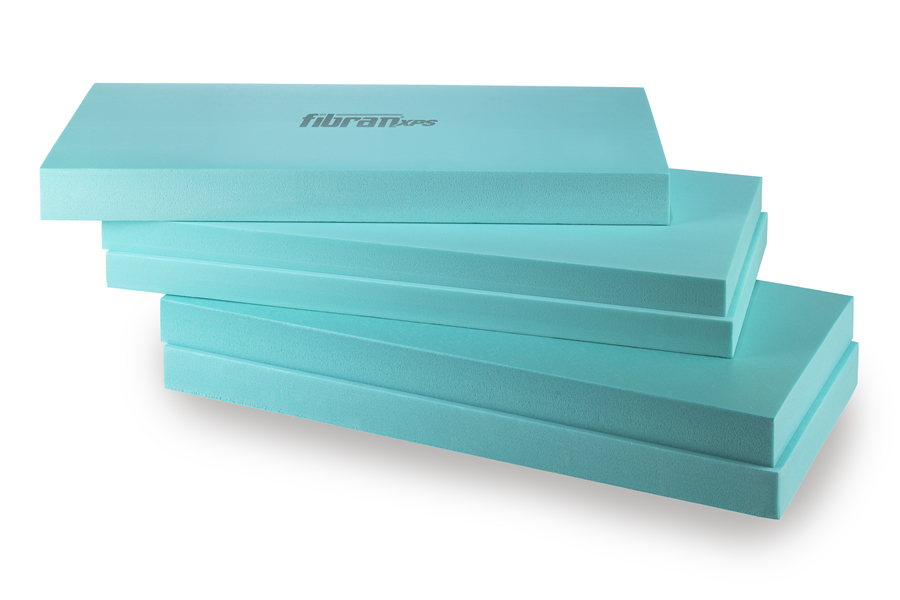

Alapul vettünk egy fordított lapos tető szerkezetet, amely 20 cm XPS hőszigeteléssel viszonylag jó hőátbocsátási képességet ér el U = 0,169 W/m²K. Az alapszámítás a SIST EN ISO 6946 korrekciós tényező használata nélkül ugyanazt az eredményt mutatja, függetlenül attól, hogy milyen elválasztó réteget választottunk, mivel az elválasztó réteg vastagsága elhanyagolható.
A ΔUr korrekciós tényező kiszámítása után nyilvánvalóvá válik, hogy ezt a korrekciós tényezőt nem kell figyelembe venni a vízterelő réteg használatakor, míg a hagyományos geotextília alkalmazása esetében hozzá kell adni a következő korrekciós tényezőt: ΔUr = 0,057 W / m²K. A szükséges hőszigetelés vastagságának szempontjából egyértelművé válik, hogy azonos hőátbocsátási tényező eléréséhez – számolva a korrekciós tényezővel - további 10 cm hőszigetelés beépítésére van szükség, ahhoz, hogy a kívánt hőátbocsátási érték (U = 0,169 W/m²K) geotextília alkalmazása esetén is elérhető legyen.
Kevésbé drasztikus a helyzet az előző cikkben tárgyalt "OPTIMO fordított tető esetében" (lsd. "Lapostető építése FIBRANxps INCLINE lejtésképző szigetelőlemezek használatával" című cikket).
Itt nem csak a vízszigetelés felett található hőszigetelés, hanem a vízszigetelés alatt is. Emiatt a fenti egyenlettel számolt korrekciós tényező nem annyira drasztikus.
Ismét a vízterelő réteg - ahol nincs szükség korrekcióra – és a geotextília használatát hasonlítták össze. Ebben az esetben is ugyanazt a 20 cm-es hőszigetelési vastagságot vették figyelembe, illetve 4 cm vastagságú, a vízszigetelés alatt elhelyezkedő lejtésképző XPS hőszigeteléssel számoltak. A számítás azt mutatja, hogy az eredeti, elvárt hőátbocsátási tényezőt (U = 0,169 W/m²K) eléréséhez további 7 cm hőszigetelést kell beépíteni a vízszigetelő réteg fölé, vagy 4 cm-t a vízszigetelő réteg alá.
Kétrétegű hőszigetelés beépítése egy fordított lapos tetőn
Gyakran találkozunk olyan hőszigetelési vastagságokkal, amelyek egy rétegben nem érhetők el (például 20 cm-nél nagyobb vastagság), ezért két hőszigetelő lemezt (pl. 20 cm + 15 cm) kell egymásra fektetni. Ebben az esetben a Német Építésügyi Intézet – a DIBt - ajánlása szerint WFRL vízterelő réteg beépítése szükséges. Kétrétegű hőszigetelés esetén az esővíz beszivároghat a két réteg közé és vékony filmréteg kialakulását eredményezheti. Ez párazáró rétegként működhet, amely megakadályozza a szerkezet kiszáradását, ami a beépített építőanyagok károsodásához vezethet.
A számítások kimutatták a vízterelő réteg beépítésének kiemelkedő fontosságát fordított lapos tetőkön. A WFRL vízterelő réteg a lejtésképző FIBRANxps INCLINE hőszigeteléssel együtt képezi az OPTIMO tető rendszert, ahol a vízszigetelő réteget XPS védi, könnyű és pontos lejtésképzés jön létre, és az esővíz nem csökkenti a szerkezet hőállóságát.
