Extrém terhelésű padlók szigetelése FIBRANxps extrudált polisztirol lemezekkel

A szigorú síkbeliség igénye miatt az ipari padlók kialakítása az egyik legigényesebb feladat az építőiparban. Egy igazán hozzáértő csapat a kivitelezés során arra is tekintettel kell legyen, hogy a padló esetleges későbbi túlterhelése, vagy a fedő beton réteg nem kellő teherbírással történő kialakítása során se legyen gond a szerkezettel. Az ipari padlók esetében mind a hőszigetelés kiválasztása, mind annak beépítése döntő fontosságú.

Ipari padlók hőszigetelése

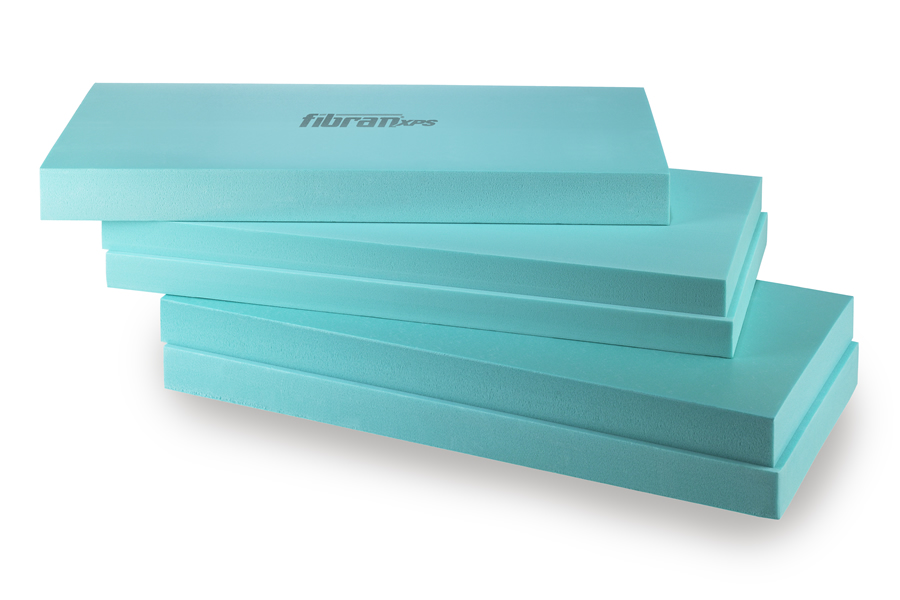

A várható padlóterhelést figyelembe véve, a tervező határozza meg az ipari padlóba szánt FIBRANxps hőszigetelés szükséges nyomószilárdságát. Az extrém terhelésű padlók hőszigetelésének deklarált nyomószilárdsága 300 és 700 kPa között van. A FIBRAN átlapoló „L” élképzésének köszönhetően a szigetelőlemezek egy rétegben is felhasználhatók. Egymáshoz képest eltolva, egymásba kapaszkodva, egy masszív alapot képezve kerülnek beépítésre.

Ezeknél a szerkezeteknél a DIN szabvány olyan zárt cellás szerkezetű hőszigetelést ír elő, mint például extrudált polisztirol (XPS). Az XPS táblák csomagolásának címkéje a következő speciális műszaki jellemzőket vagy jelöléseket kell tartalmazza:

  • Deklarált nyomószilárdság 10% -os deformáció esetén CS (10\Y)  300-700 kPa
  • Hosszú távú vízfelvétel WD (V) 1 térfogat % (kiváló teljesítmény folyamatos vízbemerítés esetén is)
  • Hosszú távú vízfelvétel merítéssel WL (T) ≤ 0,7 térfogat % (míg 0,7 térfogat % a rendelkezésre álló legjobb osztályozás, a FIBRANxps termékek tényleges vízfelvétele még alacsonyabb, 0,2 és 0,4 térfogat % között van)
  • A deklarált páradiffúziós ellenállási tényező MUi 50-150
  • Deklarált hővezetési tényező λD = 0,032-0,036 W/mK
Extrém terhelésű padlók szigetelése FIBRANxps extrudált polisztirol lemezekkel
Extrém terhelésű padlók szigetelése FIBRANxps extrudált polisztirol lemezekkel

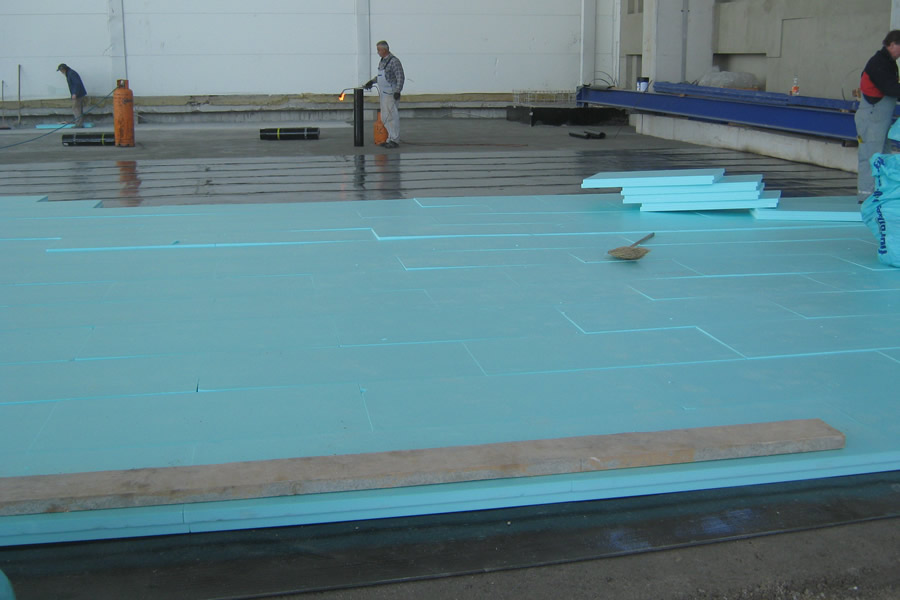

Raktárhelyiség alaplemezének és padlólemezének hővédelme - A vízszigetelő réteg a FIBRANxps 500-L hőszigetelő réteg alá került.

A beton vasalása és öntése előtt egy tömítő membránt fektetnek a hőszigetelő táblákra. A kopogó hanggátlás céljára zárt cellás polietilén hab használható.

Az extrém épületszerkezetekben csak minősített termékek használhatók. Az ETA-17/0910 tanúsítja, hogy a termék az állandó és tartós szigetelő tulajdonságait legalább 50 évig megőrzi. Az ETA tanúsítja a termékminőséget a hőszigetelés terhelt szerkezetekben történő alkalmazásakor.

Hőszigetelés beépítése az ipari padlók alá

A tökéletes síkbeliség elérése érdekében a FIBRAN XPS lemezei alatt szükség lehet egy vékony szintező homok rétegre.

Extrém terhelésű padlók szigetelése FIBRANxps extrudált polisztirol lemezekkel
Extrém terhelésű padlók szigetelése FIBRANxps extrudált polisztirol lemezekkel

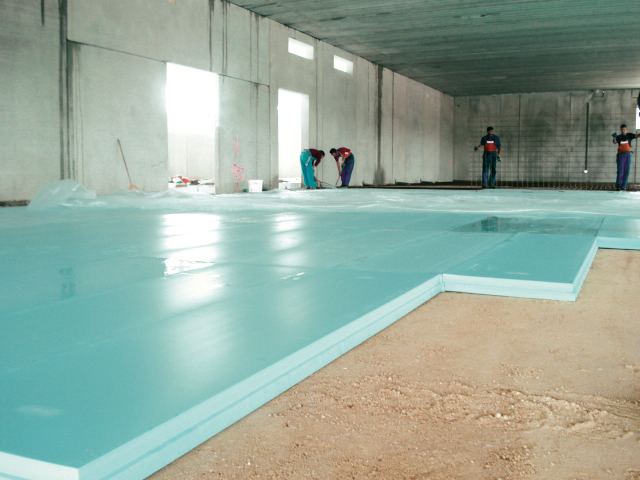

Ipari padlólemez hőszigetelése FIBRANxps 500-L lemezekkel. Egyenetlen felület esetén finom homok használható az alap kiegyenlítéséhez.

Teherhordó betonlap építése

A hőszigetelés fölé egy tömítő réteget fektetnek, amely fölé a kiírt acélháló kerül. A padlólemez méretétől függően dilatációs hézagokat igényelhet, lehetővé téve a hosszanti mozgást, amelyet a beton zsugorodása és a hőszigetelés tetején történő kúszása okozhat.

A FIBRANxps szigetelőlemezek az extrém terhelés mellett, mint például a repülőtéri hangárokban, rendkívül nagy nyírásnak és dinamikus igénybevételnek is ellenállnak. Ezért nagyon fontos a tervezőmérnök szerepe, aki kiszámítja az XPS táblák szükséges nyomószilárdságát.

Extrém terhelésű padlók szigetelése FIBRANxps extrudált polisztirol lemezekkel
Extrém terhelésű padlók szigetelése FIBRANxps extrudált polisztirol lemezekkel
Repülőtéri hangár hőszigetelése FIBRANxps 700-L segítségével

További részleteket a felhasználási területről:
https://fibran.hu/megoldasok/padlok-es-mennyezetek/

A FIBRAN a megbízhatóság és a minőség szinonimája

A FIBRAN csoport Európa legfontosabb hő- és hangszigetelő gyártóinak egyike. A FIBRANxps-t Görögországban, Portugáliában, Bulgáriában és Szlovéniában gyártják, és épül a vállalatcsoport csehországi gyára. Az összes járatos FIBRANxps termékből folyamatos készletet tartanak, és így mindig képesek biztosítani a gyors szállítást. Amennyiben szakmai tanácsadásra van szüksége, mindig számíthat a FIBRAN szakembereinek segítségére.

Segítség a választáshoz: nem minden türkizkék hőszigetelés FIBRANxps

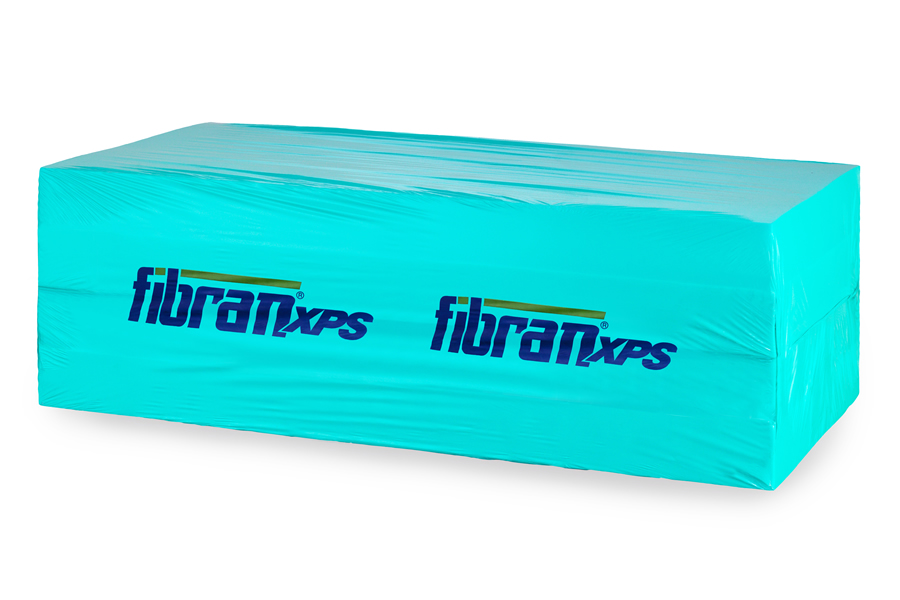

Mielőtt megvásárolná az XPS-t az építőanyag-kereskedésben, győződjön meg róla, hogy valóban a FIBRAN hőszigetelést választotta! A FIBRANxps termékeknek felismerhető türkiz színük van, a csomagoláson pedig FIBRANxps felirat szerepel.

A hírben szereplő termékek
FIBRANxps 300-L extrudált polisztirol szigetelőlapok

FIBRANxps 300-L extrudált polisztirol szigetelőlapok

A FIBRANxps 300-L magas nyomószilárdságú extrudált polisztirol szigetelőlapok sima felületképzéssel és “L” élképzéssel készülnek. Alkalmazhatók talajban talajvíz esetén is pincefalak, medencék szigetelésére, padlófűtéses padlók, raktárak, műhelyek, hangárok, műjégpályák padlóinak rétegrendjében, fordított rétegrendű és hagyományos lapostetők szigetelésére, DUO-tetőknél és passzív házaknál.

CAD
Termékismertető
Műszaki adatok
CAD
Tovább
Termék kártya
FIBRANxps 400-L extrudált polisztirol szigetelőlapok

FIBRANxps 400-L extrudált polisztirol szigetelőlapok

A FIBRANxps 400-L magas nyomószilárdságú extrudált polisztirol szigetelőlapok sima felületképzéssel és “L” élképzéssel készülnek. Alkalmazhatók alapozás alatti hőszigetelő rendszereknél passzívházaknál, medencéknél, különlegesen nagy terhelésű ipari padlók, műjégpályák rétegrendjében.

CAD
Termékismertető
Műszaki adatok
CAD
Tovább
Termék kártya
FIBRANxps 500-L extrudált polisztirol szigetelőlapok

FIBRANxps 500-L extrudált polisztirol szigetelőlapok

A FIBRANxps 500-L magas nyomószilárdságú extrudált polisztirol szigetelőlapok sima felületképzéssel és “L” élképzéssel készülnek. Alkalmazhatók alapozás alatti hőszigetelő rendszereknél, utak alatt, magas terhelésű ipari padlók, műhelyek, hűtőházak rétegrendjében, fordított rétegrendű lapostetők, zöldtetők és parkoló tetők szigetelésére.

CAD
Termékismertető
Műszaki adatok
CAD
Tovább
Termék kártya
FIBRANxps 700-L extrudált polisztirol szigetelőlapok

FIBRANxps 700-L extrudált polisztirol szigetelőlapok

A FIBRANxps 700-L magas nyomószilárdságú extrudált polisztirol szigetelőlapok sima felületképzéssel és “L” élképzéssel készülnek. Alkalmazhatók alapozás alatti hőszigetelő rendszereknél, hidaknál, utak, vasúti vágányok alatt, hangároknál, repülő kifutópályáknál, extrém terhelésű padlóknál, parkoló tetők rétegrendjében.

CAD
Termékismertető
Műszaki adatok
CAD
Tovább
Termék kártya
