A DokaXlight egy széleskörűen alkalmazható alumínium keretes falzsalu
Mind gyártói, mind felhasználói oldalon sok szempontot kell figyelembe venni – gondolatébresztőként: héjak felépítése, elemek súlya, ankerlyuk védelem, logikus raszterrendszer, univerzális és sokoldalú alkalmazhatóság – a sor hosszan folytatható lenne, akár egyéni igények kiegészítésével is.
A felhasználó igények, jogszabályi környezet, környezetvédelmi trendek mind befolyásolják a döntéseket, gondoljunk csak a látszóbeton felületek elterjedésére, az egyre szigorodó munkavédelmi előírásokra, az újrahasznosíthatóság és fenntarthatóság fontosságára.
A felsorolt szempontok is szerepet játszottak a legújabb, kézzel mozgatható keretes falzsalu fejlesztésekor.

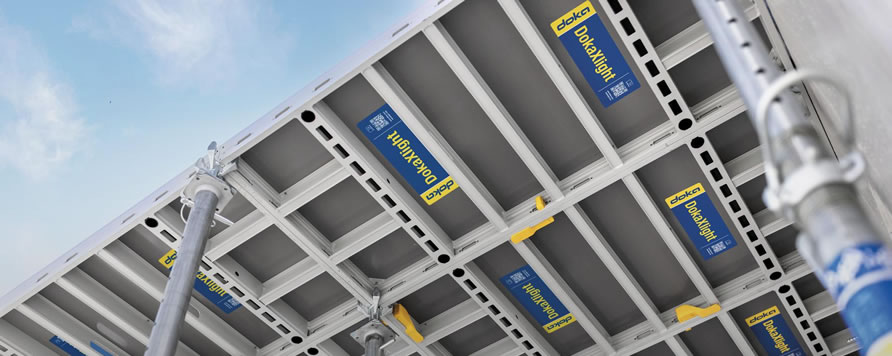

Így született meg a DokaXlight alumínium keretes falzsalu, amely amellett, hogy klasszikus fal- és pillérzsaluként használható, födémzsaluzatként is egyszerűen építhető, bontható.
A DokaXlight leveszi a terhet a válladról
A DokaXlight falzsaluzat ergonomikus kialakítása – beépített markolat és alacsony súly – lehetővé teszi a könnyű munkát.
A 0,75×1,50 m alapelem mindössze 22,6 kg – ezzel a piac egyik legkönnyebb falzsalu elemének számít. A teljes falzsalu felépítését követően a felületre vetített átlagos súlya 25 kg/m², amely szintén kiemelkedőnek számít a magyar piacon.
A könnyű súly azonban nem jelent kisebb teherbírást, a megengedett frissbeton nyomás falzsaluzatként való használat esetén 50 kN/m²; pillérzsaluként való használat esetén 75 kN/m².

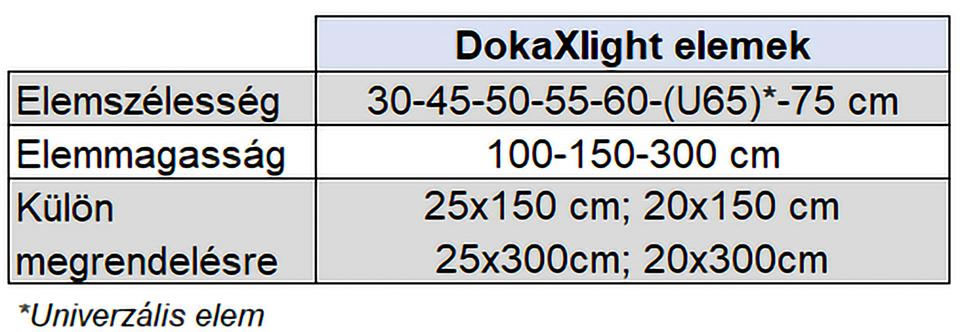

Az elemek a megszokott rendszerekhez hasonlóan fektetve és állítva is használhatók. A legmagasabb elem igazodik a megnövekedett belmagassági igényekhez. A raszterrendszer a következők szerint elérhető:
A falzsaluzat alumínium profilokkal készült. A keretprofilok a Doka falzsalu portfóliónál már jól megszokott körbefutó hornyokkal és sűrűn elhelyezett keresztfuratokkal vannak kialakítva, ezzel is elősegítve a kapcsolóelemek flexibilis rögzítését minden oldalon.
Az esztétikus betonfelület az új generációs, 9 mm vastag műanyag erősítésű Xlife héjnak köszönhető. Az erősítés szerepet játszik a frissbeton nyomás felvételében, ezért is alkalmazható a minden eddiginél vékonyabb héj a DokaXlight rendszeren.
DokaXlight rendszerelemek
A rendszer nevezhető akár a Frami falzsalu rendszer kistestvérének is, hiszen kevés kivételtől eltekintve, a kiegészítő- és kapcsolóelemei megegyeznek a Frami rendszer elemeivel.
Az elemek összekapcsolásának lehetőségei a megszokott Frami gyorskapcsolón túl további két, opcionálisan választható elemmel bővültek.
A DokaXlight I-kapcsolóval történő elemösszekötés a keretprofilon elhelyezkedő lyukakon keresztül történik. A kötőelem a keretprofilra rögzíthető, így kevesebb az elvesző elem, illetve használatával kevesebb idő megy a kötőelemek keresésére. A kisebb elemcsoportok előszerelhetők – ami ütemezésnél jelent nagy előnyt, valamint rakatban tárolhatók – mivel a kapcsolóelem nem áll ki a profilok síkjából. A zajhatás csökkentése miatt az I-kapcsoló meghúzása történhet 27 mm-es kulcsmérettel rendelkező szerszámmal is.

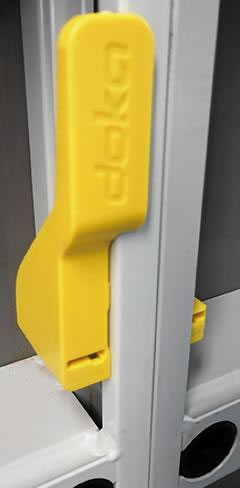

A DokaXlight szorítókulccsal kalapács használata nélkül, zajmentesen rögzíthetők egymáshoz az elemek, az előző kapcsolóelemhez hasonlóan szintén a keretprofilon elhelyezkedő lyukakon keresztül.
A szorítókulcs alkalmas födémek zsaluzása esetén az elemek leesésbiztos összekapcsolására.
A kompatibilitás minden falzsaluzatnál fontos szempont, hiszen a már meglévő és a tervezett új készletek együttes alkalmazása elengedhetetlen a jó készletgazdálkodás szempontjából.
A DokaXlight rendszer 100 mm széles keretei adapterek segítségével egyszerűen összekapcsolhatók a Frami rendszerek 92 mm-es, és a Framax rendszer 123 mm-es kereteivel.
A DokaXlight Frami adapter egy elemmel egyenlíti ki a keretek vastagságának különbségét és kapcsolja össze az elemeket, míg a DokaXlight Framax adapter rögzítéséhez egy Framax gyorskapcsoló szükséges.

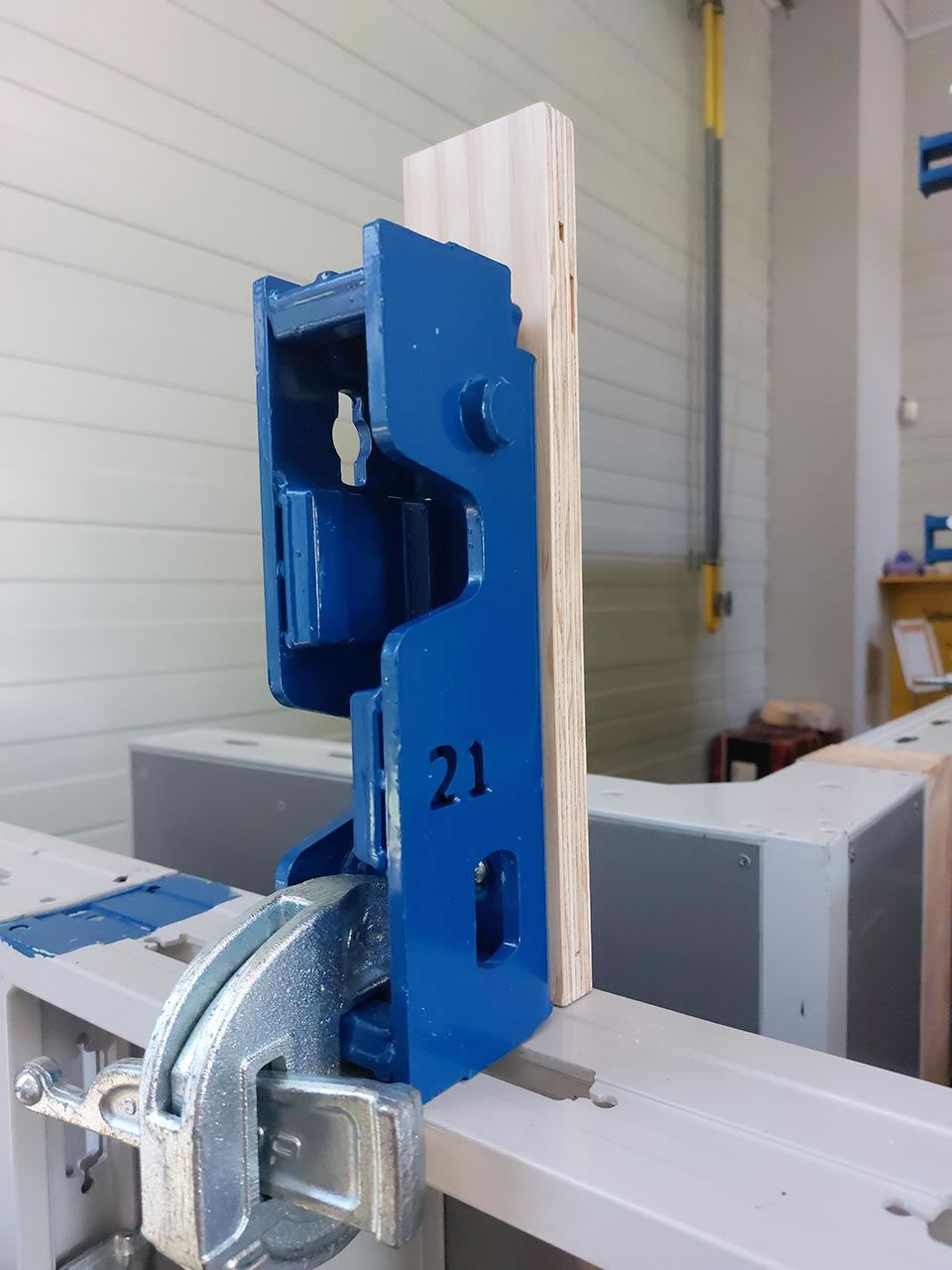

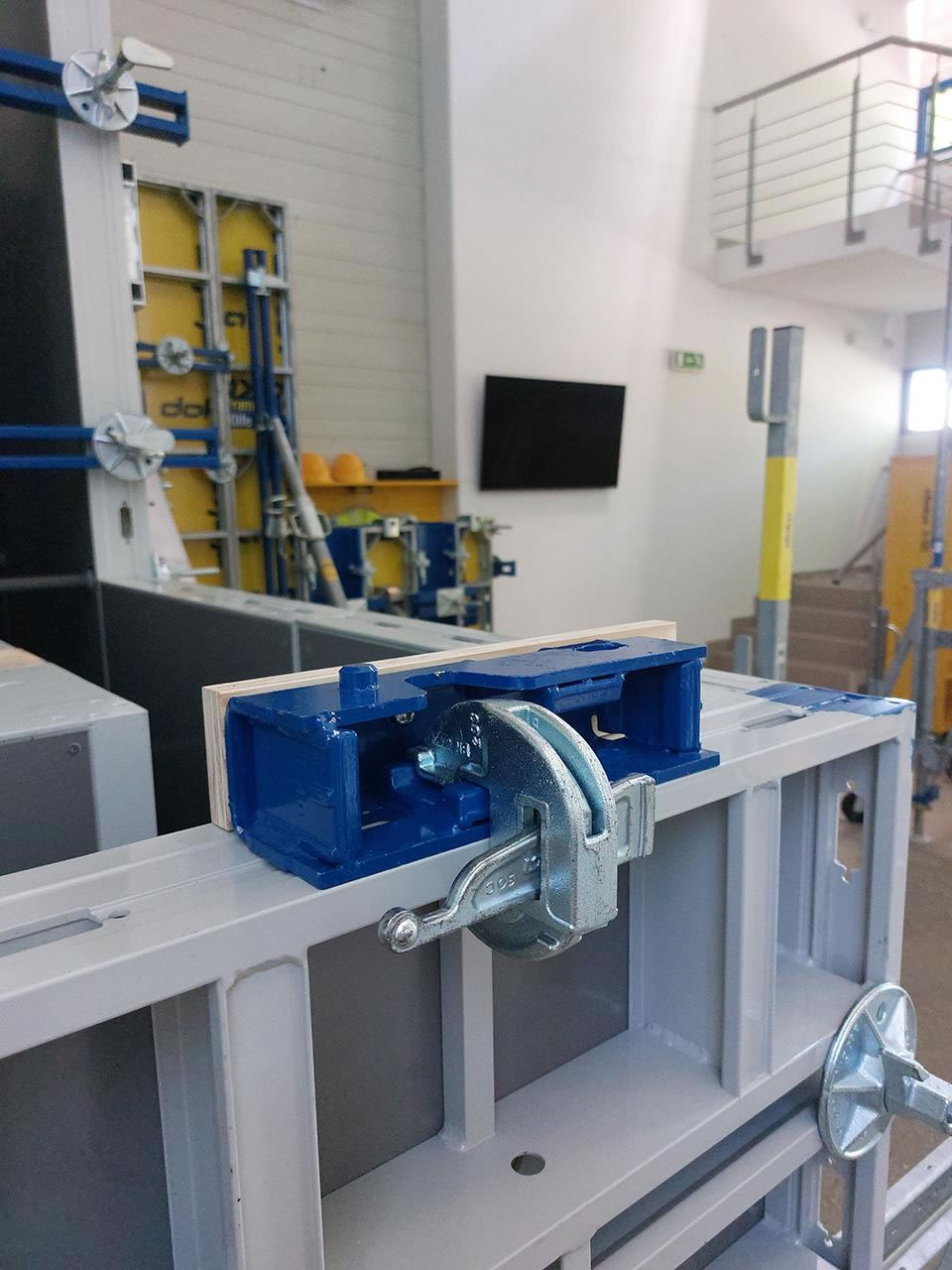

A meglévő födém alatti zsaluzás mindig tartogat kihívásokat, a tervezett fal magassága nem illeszkedik a zsalurendszerek rasztereihez, továbbá a betonozás miatt is szükséges a keretes elemek felett nyílást kialakítani. Erre a kihívásra megoldás a 21 mm-es Frami zsalumagasító elem, amely a Frami és a DokaXlight elemekhez is egyszerűen, egy Frami gyorskapcsolóval kapcsolható. A zsalumagasítóhoz 21 mm-es héj csavarozható, amellyel szükség szerint magasítható a keretes falzsaluzat. Fektetett alkalmazás esetén max. 10 cm magas zsaluhéj, állított alkalmazás esetén max. 30 cm magas zsaluhéj rögzíthető az elemhez. Attól függően kell az elemet forgatni, hogy Frami vagy DokaXlight rendszerrel használjuk – mindkét rendszerhez tartozik egy fekvő és egy álló alkalmazás.
Biztonság és munkavédelem

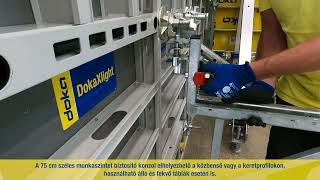

A DokaXlight konzol 75 EP használatával rendszerbe integrált járószint alkalmazható, amely hosszú távon kedvező árú, gyorsan szerelhető megoldás a fa pallók alkalmazása helyett. A konzol fekvő és álló helyzetű táblákra is felszerelhető, a rögzítő csapszeg pozíciójának változtatásával mind jobb, mind bal oldalra. A 75 cm széles munkaszint kényelmes munkavégzést biztosít a zsaluzat tetején, az XP korlátoszloppal pedig igény szerinti magasságig alakítható ki az oldalvédelem.

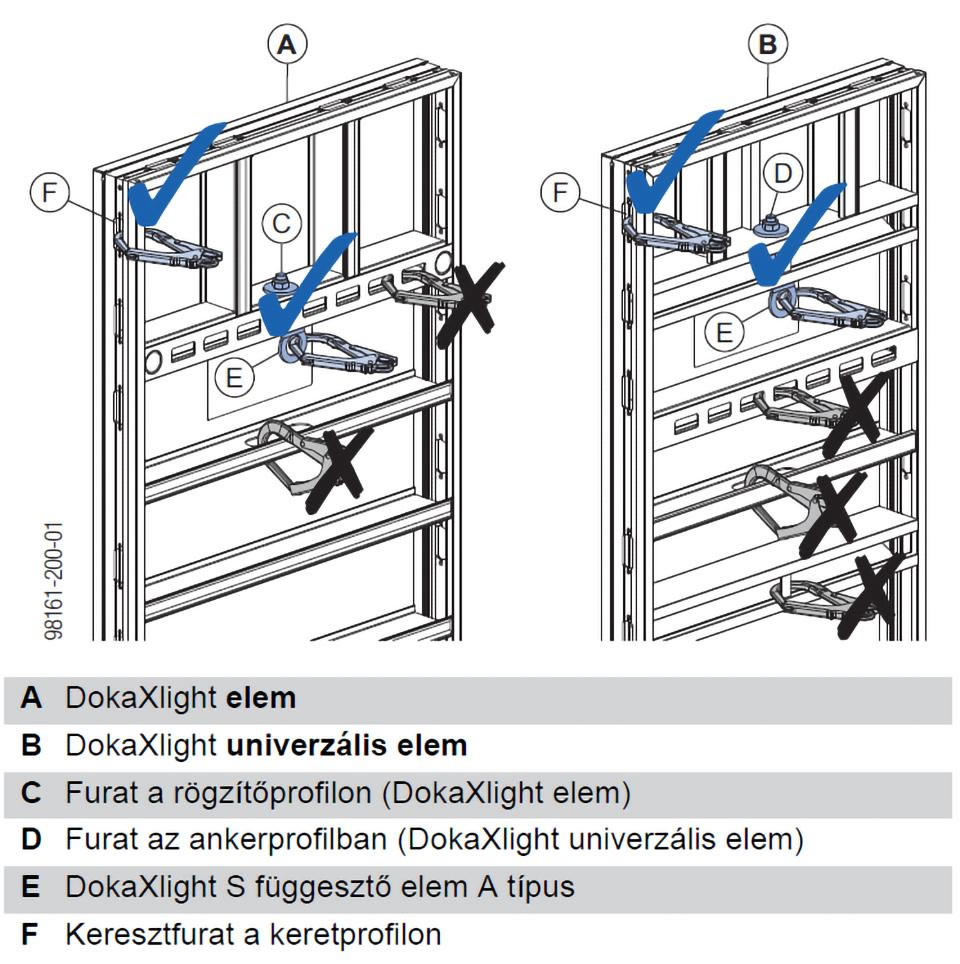

A DokaXlight elemek meghatározott részeire rögzíthető leesés elleni egyéni védőfelszerelés (PFAS-Personal Fall Arrest System) is. A keretprofilon lévő keresztfuratok alkalmasak közvetlen rögzítésre, de DokaXlight S függesztőelem segítségével a rögzítőprofilban vagy ankerprofilban lévő furat is alkalmas a védőfelszerelés csatlakoztatásához.
Univerzális elemek - Pillérek
Az univerzális elemek széleskörűen felhasználhatók a munkahelyen, köszönhetően az 5 cm-es lyukraszternek:
- 45 cm-es falvastagságig lehetővé teszi a falvégek lezárását
- 30 cm-es falvastagságig alkalmazható derékszögű külső sarok kialakítására
- pillérek kialakítása gyorsan és egyszerűen
Az univerzális elemek pillérzsaluként való alkalmazása esetén a megengedett frissbeton nyomás 75 kN/m², a kialakítható keresztmetszet max. 55×55 cm. Az elemek pillangószerű elrendezése után az összekapcsolás Framax kötőcsavarokkal történik.
Födémzsalu falzsalu elemekből
A DokaXlight keretes elemek segítségével 50 cm vastagságig és 3,50 m belmagasságig födémek is zsaluzhatók.

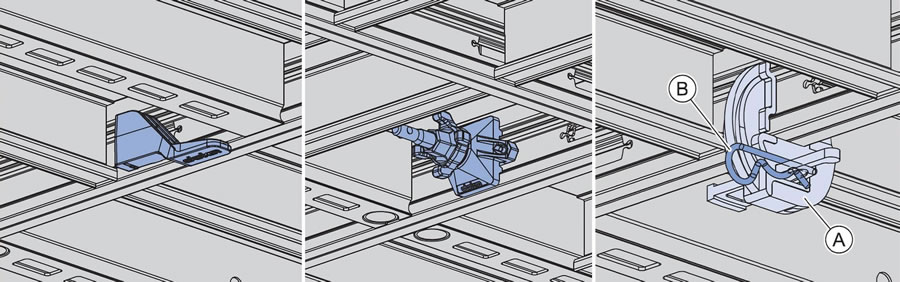

Az elemek vízszintes alkalmazása esetén az összekapcsolást leesésbiztos kötőelemekkel kell megoldani. Opcionálisan használható erre a célra a korábban említett DokaXlight I-kapcsoló vagy DokaXlight szorítókulcs, de a Frami gyorskapcsoló is megfelelő megoldás, ha rugós sasszeggel biztosítva van.
A helyiségek alaprajzának követését segíti, hogy az eltérő méretű elemek egyszerűen egymáshoz illeszthetők, illetve a támaszfej többféle pozícióban rögzíthető.

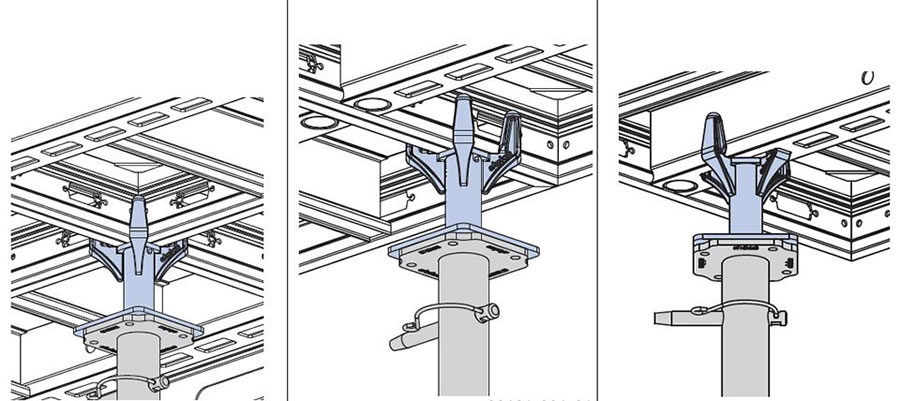

A DokaXlight födém támaszfej elhelyezhető az elemek csatlakozásánál és kereszteződésénél, illetve a rögzítőprofilok alatt is, a megszokott födémtámaszokhoz rögzítve.
A DokaXlight rendszer széleskörű alkalmazási területei miatt jó választás fal-, pillér- és födémzsaluzáshoz. Raszterrendszere miatt gyorsan zsaluzható nemcsak az alapozás, hanem a szintmagas falazat is. Ideális választás meglévő készletek kiegészítésére, a kis- és közepes méretű építési helyszíneken felmerülő zsaluzási igények kielégítésére.
