Mikor szükséges egy oldalról zsaluzni?

Egyoldali zsaluzásra általában akkor van szükség, ha a fal másik oldala nem hozzáférhető vagy nagyon messze van. Ilyen esetek például a meglévő épületek mellett, résfalak mellett, szigeteléstartó fal mellett, hangszigetelő dupla falaknál, kiszedett munkaárkok földpartja mellett történő zsaluzás. Vagy ilyen eset a vízépítési műtárgyaknál a nagyon vastag és hosszú tömbfalak zsaluzása, a gátépítési munkák vagy az alagutak bélésfalai. De ilyen lehet még a régi szerkezetek megerősítése köpenyezéssel.

Doka egyoldali falzsaluzás
Doka egyoldali falzsaluzás

Egyoldali falzsalu

Miben is más ez, mint a hagyományos kétoldali falzsalu?
A legfontosabb különbség, hogy a frissbeton nyomásából keletkező nagy vízszintes erőket nem tudjuk egyszerűen menetes ankerrudak segítségével felvenni. Mivel nincs kontra oldal, így a zsalu szimpla oldalán kell valamilyen méretezett teherbíró szerkezetet készítenünk.

Mi lehet ez?

Ezt természetesen a helyszíni adottságok figyelembevételével és a terhek nagyságától függően kell eldöntenünk.

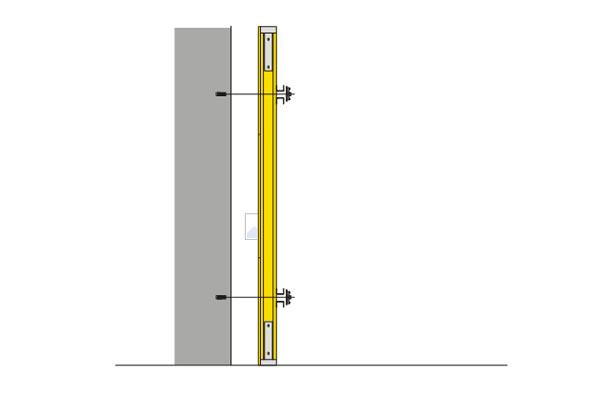

Legegyszerűbb, ha a készítendő fal túloldalán van valamilyen teherbíró szerkezet, és például résfal esetén. Ilyenkor a hagyományos ankerrudak segítségével vissza tudjuk horgonyozni a zsalut. Ehhez nagy teherbírású dűbelek (az ankerek teherbírásával egyező, kb. 90 kN), úgynevezett kőzetankerek szükségesek. Ehhez viszonylag nagy átmérőjű (37 mm) lyukakat kell fúrnunk. Mivel ez a résfal vasalásával is ütközhet, így nem mindig garantált, hogy a zsalutábla ankerlyuk magasságában sikerül fúrnunk. Emiatt célszerű a zsalutáblák között fabetétet alkalmazni és ezen keresztül visszakötni a zsalut. A horgonyzásokat erőmérővel felszerelt feszítő berendezéssel kell próbaterhelni. Ez a módszer persze csak akkor működik, ha nincs vízszigetelés a résfalon, hiszen azt nem fúrhatjuk át.

Dupla (pl. hanggátló) falaknál egyszerűbb a helyzet, mert ott először megöntjük az egyik falat, majd a zsalu elbontása után a falban maradó ankerlyukakat használhatjuk a mellé kerülő fal zsalujának visszakötéséhez.

Doka egyoldali falzsaluzás
Doka egyoldali falzsaluzás

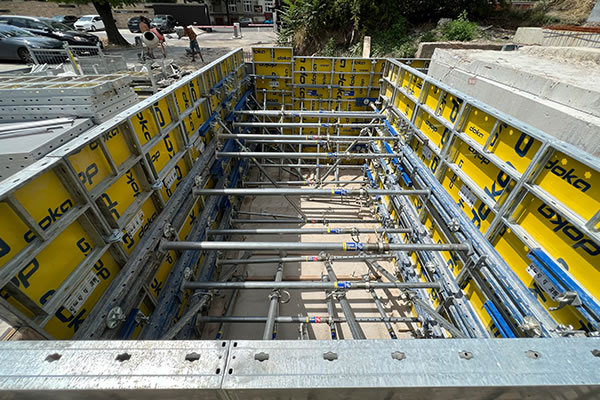

Következő egyszerű módszer, ha a közelben található elkészült vasbeton fal, akkor ott szembetámasztással is operálhatunk. Ehhez használhatunk vízszintesen elhelyezett normál Doka födémtámaszokat. Mivel a födémtámaszok teherbírása lényegesen kisebb, mint az ankerrudak teherbírása (20-90 kN), ezért statikailag méretezni kell a támaszok kiosztását. A vízszintes irányú terhelést vízszintes támaszokkal támasztjuk meg, ezért nem keletkezik függőleges erő, nem kell a zsalut lekötni az aljzathoz. Másik fontos dolog a meglévő vasbeton fal állékonysága. Nehogy a vízszintes támaszokkal „eldöntsük” a kész falat. Ezért vagy külön statikai ellenőrzés szükséges, vagy meg kell támasztani ezt a falat ferde támrudakkal. Olyan esetben is működik a szembetámasztás, ha a fallal szemben elérhető távolságban készül egy ugyanilyen egyoldali fal (liftaknák süllyesztéke, hosszú aknák esetén). Itt csak arra kell figyelni, hogy a betonozás kis rétegeken történjen mindkét oldalon felváltva.

Doka egyoldali falzsaluzás
Doka egyoldali falzsaluzás

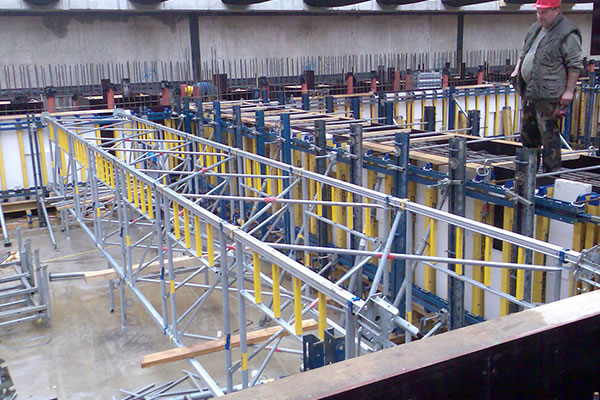

Ha a szembetámasztandó falak távol vannak egymástól és így nincs elég hosszú támaszunk, akkor a keretes nagyteherbírású Doka Staxo 100 alátámasztó tornyot használhatjuk elfekteve. Ennek teherbírása már közel van az ankerek teherbírásához, ezért elég a zsalutábla ankerlyukainak közelében támasztanunk.

Doka egyoldali falzsaluzás
Doka egyoldali falzsaluzás

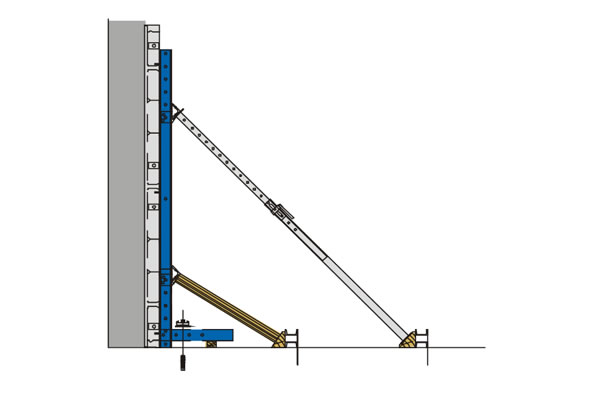

Kisebb falmagasságoknál lehetséges a zsalu megtámasztása ferde födémtámaszokkal. Itt is ugyanaz a helyzet, mint a szembetámasztásnál, vagyis méretezni kell a támaszok kiosztását. A ferde támasztás miatt a támasztó erőknek lesz függőleges komponense is. Ez a zsalut fel akarja emelni, emiatt a zsalutáblák függőleges lekötése szükséges. Ez a módszer inkább kisebb falmagasságoknál javasolt csak, mivel sok hibalehetőséget rejt magában. Ilyenek például, hogy a támaszokat hogyan rögzítjük a zsaluhoz. Ha csak simán nekitámasztjuk a táblák vízszintes bordáinak, akkor a ferde támaszok el fogják hajlítani tábla bordáit és tönkretehetik a zsalut. Ezért a táblákra vízszintes acél síneket rögzítünk, majd a függőleges bordáknál támasztjuk neki a födémtámaszt. A födémtámasz talplemezei is elhajolhatnak, ha nem teszünk alá megfelelő méretű fa éket.
