Egy termosztát mindenre: az igényes megjelenésű NEA SMART 2.0
Az optimális rendszerkialakításhoz hasonlóan a prémium szintű kialakítás esetében is igaz, hogy a padlófűtés, a mennyezethűtés és légszárító szabályozása – ellentétben a tömegmegoldással – nem igényel több, ódivatú szabályozó termosztátot.
Az Indoor Climate Comfort System nem önálló rendszereket jelent, hanem egy több rendszerből álló komplex megoldást, amely összehangoltan, egymást kölcsönösen támogatva működik, köszönhetően az egyetlen központi szabályozásnak.
A REHAU Indoor Climate Comfort System prémium szintű rendszerelemei:
- felületfűtés-/hűtés: oBKT, RAUTHERM SPEED Klett, száraz építésű hűtőmennyezet, RAUTHERM RAILFIX
- légszárító: REHAU DHU W/C
- központi szabályozás: NEA SMART 2.0

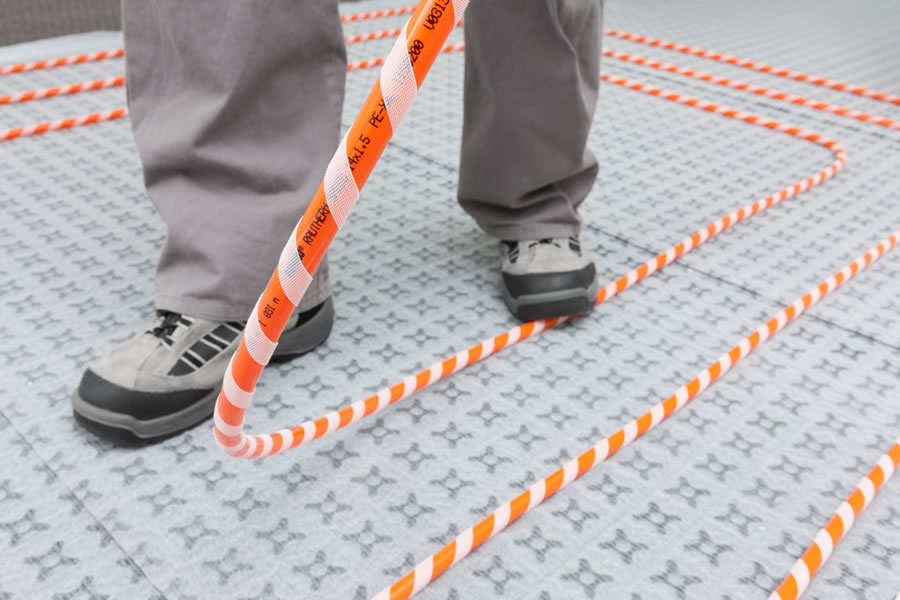

RAUTHERM SPEED Klett tépőzáras padlófűtési rendszer

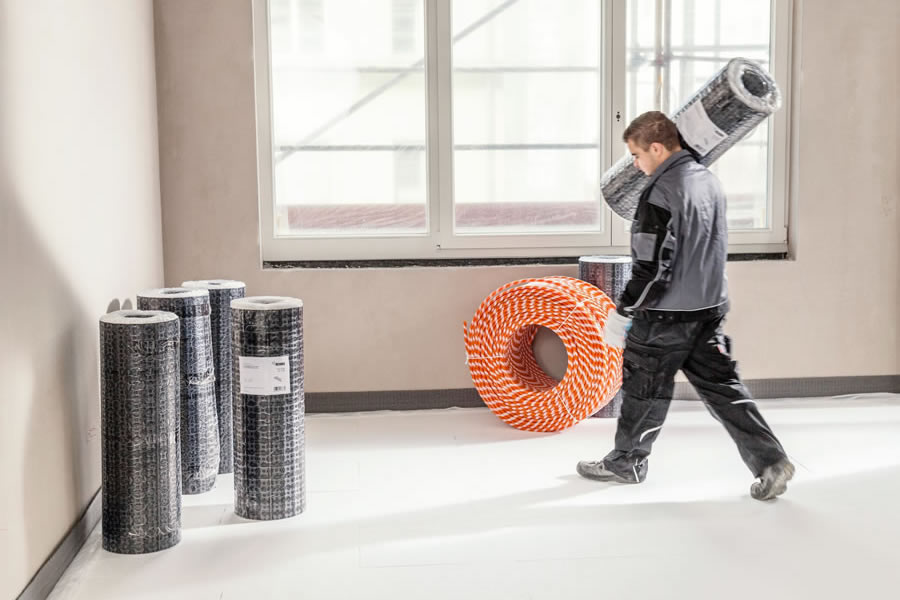

A klettes, azaz a tépőzáras cső új dimenzióba emelte a padlófűtés fektetést. Különleges eleme a 1,5 mm vastag tépőzáras fektetőszőnyeg, amelyen tetszőleges a cső fektetési távolsága. Tömege 90%-kal kisebb, így helytakarékos a raktározás és egyszerű a szállítás. Öntapadó hátsó felületének köszönhetően gyorsan a hőszigetelésre rögzíthető, ezáltal a tépőzáras szőnyegen villámgyors a csőfektetés.
Rendszerelőnyök:
- kisebb helyigény a szállítás és a raktározás során
- 20-30%-kal gyorsabb kivitelezés
- szerszám nélküli, egyemberes szerelés

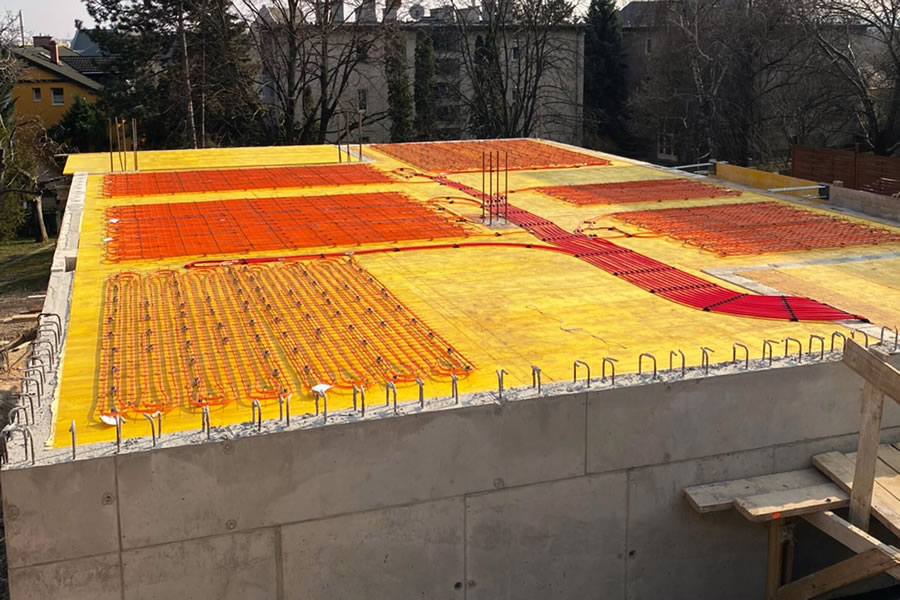

Felületközeli, oBKT/sTABS födémfűtés és födémhűtés
A gyárilag, üzemi körülmények között előszerelt födémfűtés és -hűtés panelek (oBKTs/TABS) alkalmazása monolit vasbeton födém esetén meggyőző műszaki megoldást jelent.

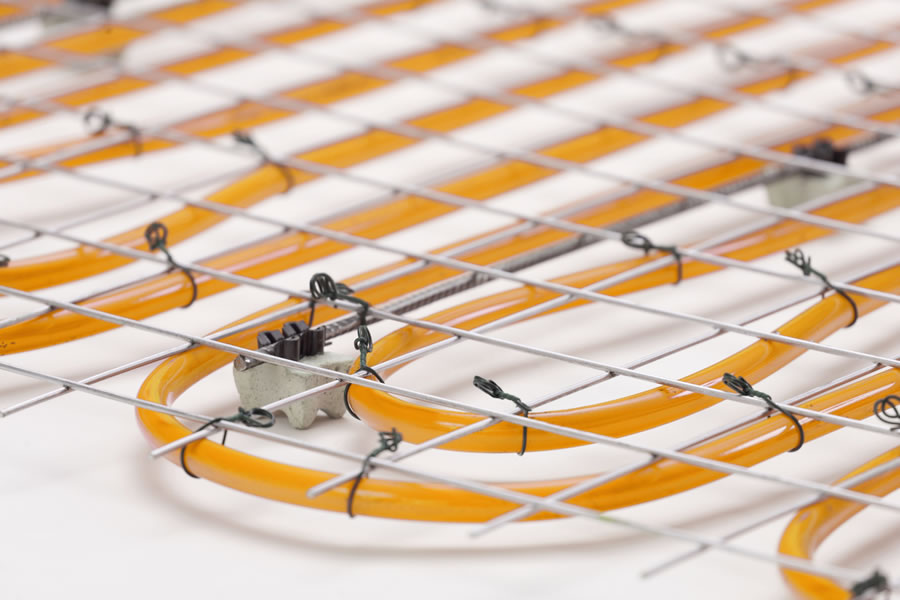

A beton távtartón elhelyezett segédacélhálóra rögzített cső tengelytávolsága a födém alsó síkjától 25 mm. A szokásos előremenő hőmérséklet fűtésnél 28-35 °C, hűtésnél 15-16 °C.
A mennyezeten elérhető hűtési, illetve fűtési teljesítmény 66-84 W/m². A felületközeli, oBKT/sTABS födémfűtés és födémhűtés méretezéséhez szükséges teljes adatbázis megtalálható a BAUSOFT programban.
Rendszerelőnyök:
- teljesértékű fűtő-hűtő rendszer
- alacsony beruházási és üzemeltetési költség
- hőszivattyúval kompatibilis, huzat nélküli hűtést biztosít
- tűzállósági besorolásától függetlenül alkalmazható, tűzállósága 120 perc

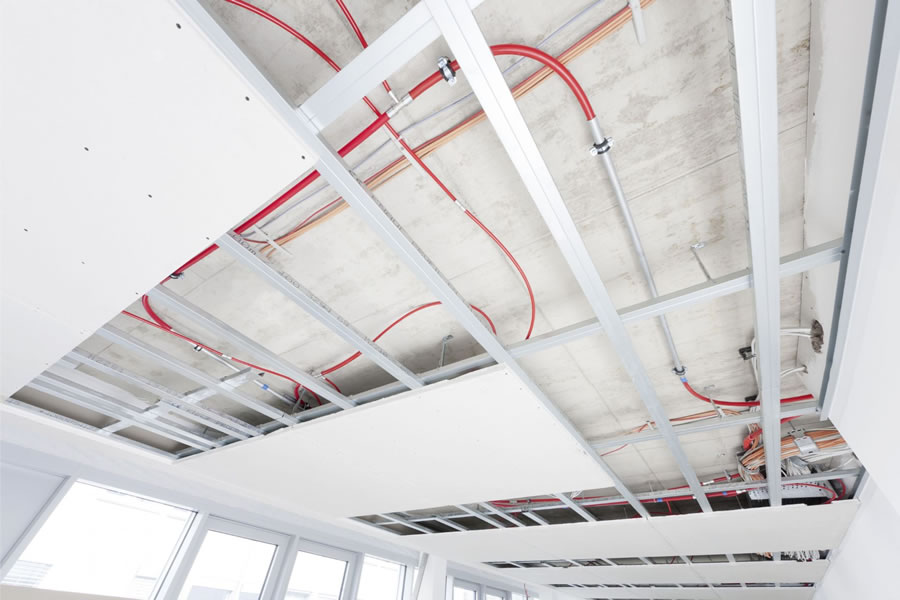

Szendvicsszerkezetű, szárazépítésű, beágyazott rendszerű hűtő-fűtő álmennyezet
A mennyezet termikus aktiválására alkalmas a szárazépítésű, beágyazott rendszerű REHAU hűtő-fűtő álmennyezet, amely bemart hornyokkal, előfúrt rögzítő raszterrel ellátott gipszkarton lapokból áll. A lapokba gyárilag kerültek beágyazásra a RAUTHERM SPEED 10-es csövek 45 mm-es fektetési távolságban. A hátoldalra ragasztott polisztirol szigetelés, valamint a gipszkarton merevítő bordák egyszerű szerelést biztosítanak.
A rendszerelemek meghatározott méretekben rendelhetők, utólag nem szabhatók. Az álmennyezet inaktív felületei a kereskedelemben kapható gipszkarton lapokkal zárhatók le.
Rendszerelőnyök:
- rövid reakcióidő
- egyszerű, gyors kivitelezés
- 2 az 1-ben azaz, csőrendszer és gipszkarton
- a kivitelezést a fűtésszerelő el tudja végezni

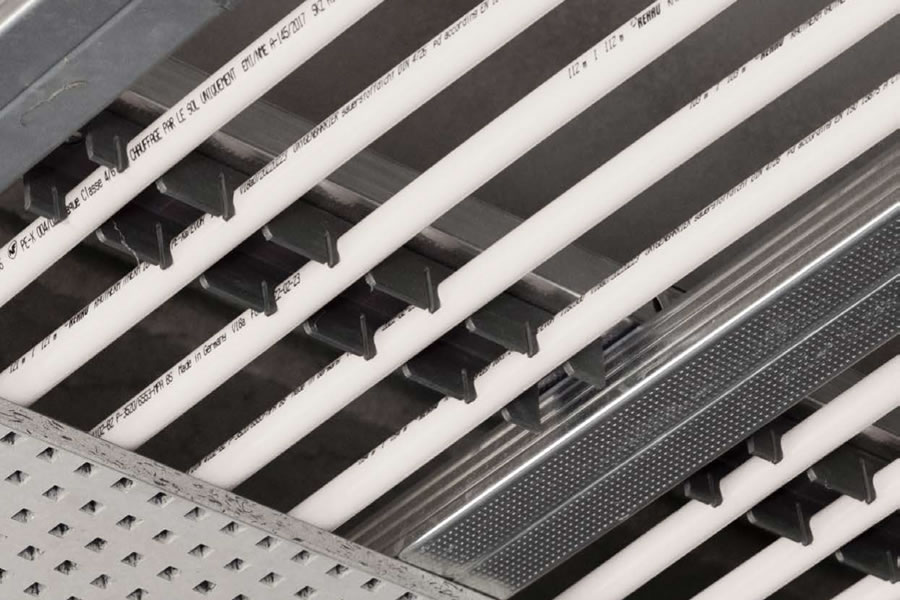

RAUTHERM RAILFIX szabadon szerelt hűtőmennyezet
A RAUTHERM RAILFIX hűtőmennyezet eleme a RAILFIX 16/17 sín, amely szabványos gipszkarton csavarokkal rögzítendő az álmennyezeti szerkezet CD-profiljához. A RAUTHERM Silence 16×1,5 mm-es cső a sínben 5 cm vagy többszörös fektetési távolságban kell elhelyezni. Az egyes körök toldás nélkül, közvetlenül a REHAU osztó-gyűjtőhöz csatlakoznak.
A csövek elhelyezése után a rendszert a szerelőprofilokon rögzített gipszkarton lapokkal borítják. Nagy hővezető képességű (legalább 0,30 W/mK) grafitos gipszkarton használata javasolt a fűtő-hűtő teljesítmény hatékony fenntartása érdekében.
A helyszíni kialakítás miatt a rendszermegoldás maximális rugalmasságot biztosít a világítás, a hangosítás és a tűzjelzők elhelyezése során.
Rendszerelőnyök:
- egyszerű, gyors kivitelezés
- komfortos, zajtalan hűtés a mennyezeten
- magas fokú lefedettség

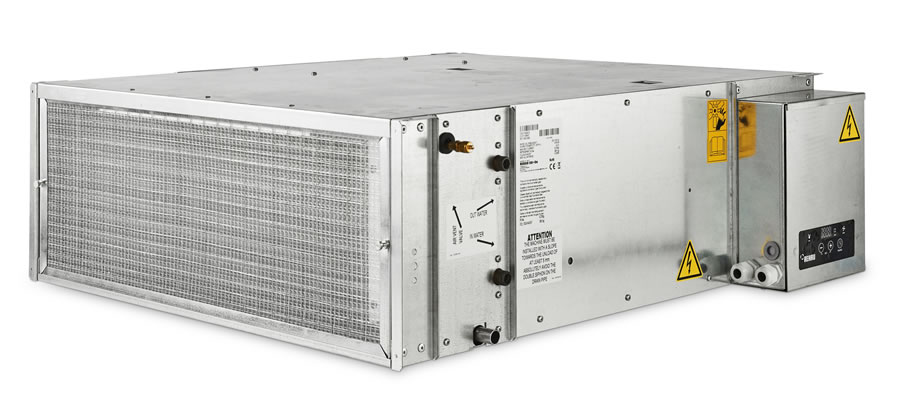

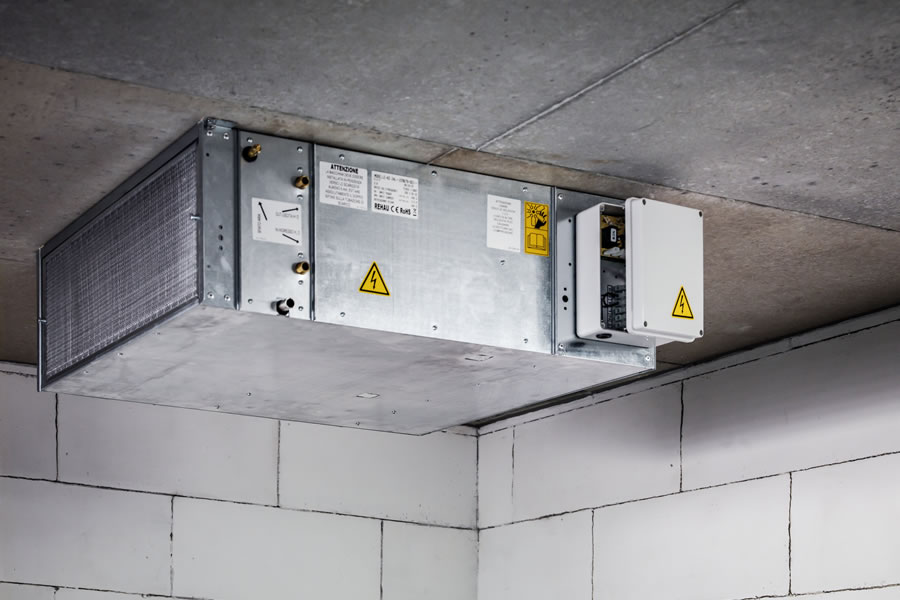

REHAU DHU W és C légszárító sorozat
Felülethűtéssel a levegő és az épületszerkezet felületi hőmérséklete kezelhető, a páratartalom azonban nem. A megoldás a felülethűtő rendszerek kiegészítése légszárítóval, ami még kihívást jelentő páraterhelés esetében is biztosítja a szabályozott páratartalmat a helyiségben. A REHAU készülékei légszárítás, vagy légszárítás hűtéssel funkciókkal rendelhetők. Utóbbi különlegessége, hogy a hűtőkör mellett egy vízkör is található benne, amit a felülethűtő rendszer hidraulikai köréhez kell csatlakoztatni. Ezáltal a légszárító felesleges hője elvezetésre kerül.
Rendszerelőnyök:
- szabályozott a páratartalom kezelése
- a felülethűtés a kívánt teljesítményen folyamatosan üzemeltethető
- a vezérlést a NEA SMART 2.0 szabályozó biztosítja
NEA SMART 2.0 központi szabályozás
A kifejezetten felületfűtési és -hűtési rendszerekhez kifejlesztett NEA SMART 2.0 felhő alapú helyiségenkénti szabályozás segítségével lefedhetők a szabályozási követelmények, a családi háztól kezdve a 60 helyiségből álló megoldásokig, ami egyben képes működtetni a légszárító és a fan-coil készülékeket is.

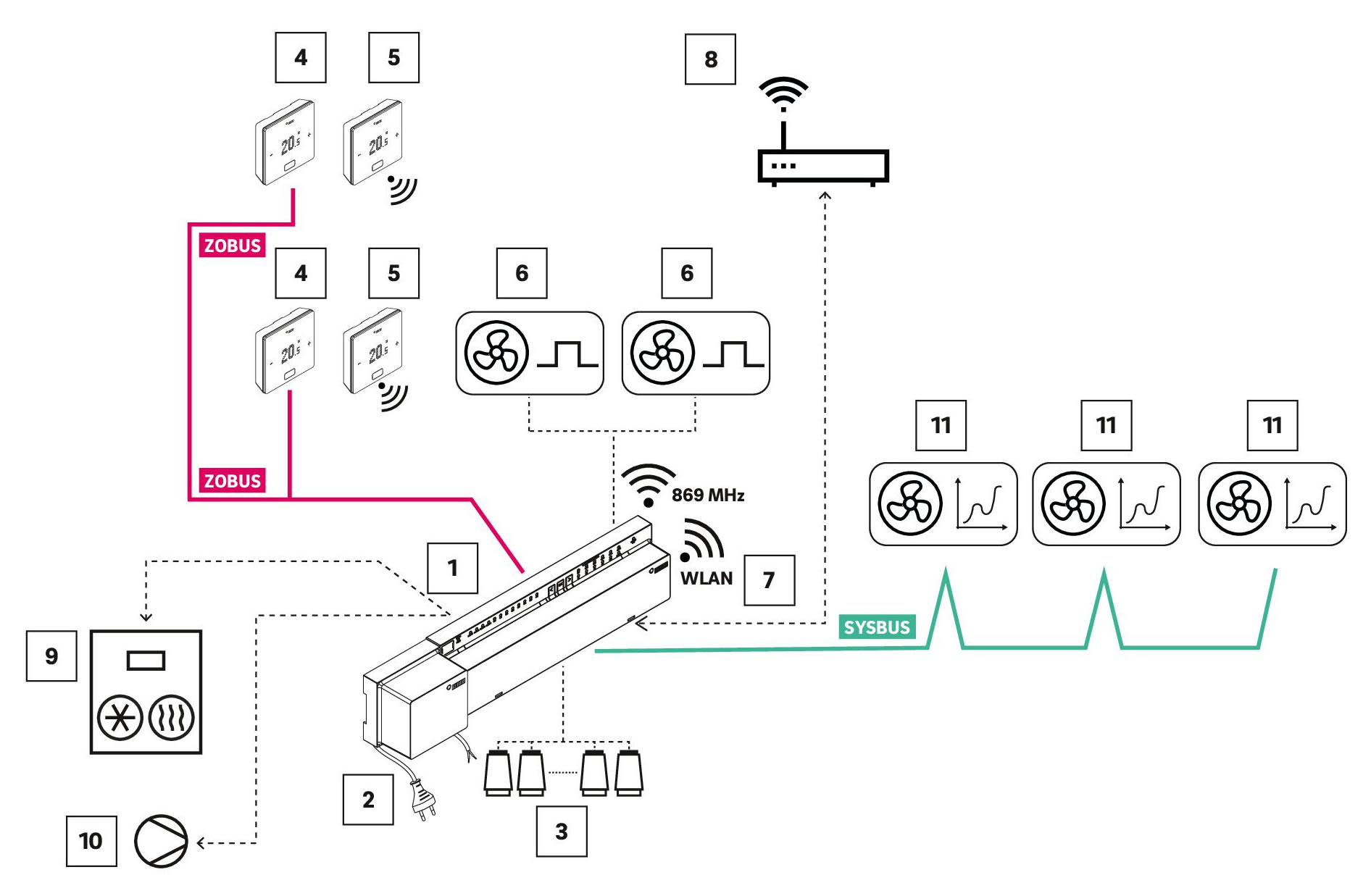

- ZOBUS: zónabusz a helyiséghőmérséklet-szabályozók csatlakoztatásához
- SYBUS: rendszerbuszon keresztül csatlakoznak a slave-ek, az U-modulok és a moduláló RAUCLIMATE Silent Breeze fan-coilok
- 24 V-os NEA SMART 2.0 Basis központi szabályozó egység (master) legfeljebb 8 helyiséghez
- NEA SMART 2.0 transzformátor
- termoelektromos szelepfejek az osztó-gyűjtőn

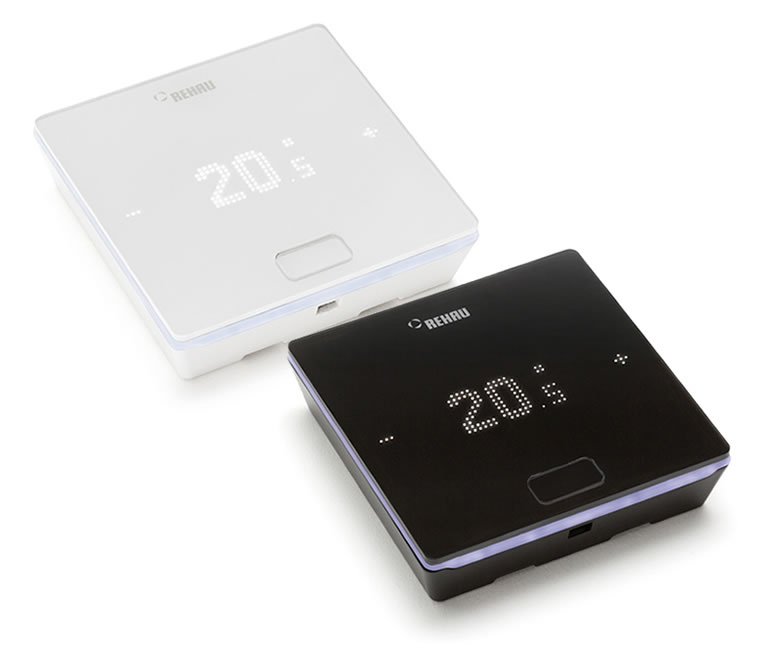

- NEA SMART 2.0 vezetékes helyiséghőmérséklet-szabályozó a helyiség hőmérsékletének és páratartalmának méréséhez
- NEA SMART 2.0 vezeték nélküli helyiséghőmérséklet-szabályozó a helyiség hőmérsékletének és páratartalmának méréséhez
- a NEA SMART 2.0 Basis relékimenetére (RELAY) kötve vagy az RZ-kimenethez csatlakoztatott NEA SMART kapcsoló relén keresztül szabályozhatók a be-/kikapcsolható fan-coilok
- WLAN/LAN interfész a rendszer routerhez és felhőhöz történő csatlakoztatásához
- router WLAN/LAN otthoni hálózathoz és csatlakozás a felhőhöz
- a Basis által küldött indítójel a hőtermelő/hűtőgép felé
- indítójel a Basistól a (globális) szivattyúnak sugárzó felületfűtés/-hűtés esetén és a (helyi/globális) szivattyúknak fan-coilok esetén
- RAUCLIMATE Silent Breeze fan-coilok
NEA SMART 2.0 termikusan aktivált betonfödém oBKT esetében is alkalmazható, mivel annak nagy tárolókapacitása miatt speciális vezérlési algoritmusokkal és funkciókkal is rendelkezik.
A szabályozásra jellemző, hogy egy-egy lakást tart felügyelet alatt és nem az egész társasházat, ezáltal biztosítható a különböző használati szokásoknak megfelelő szabályozás megvalósulása.
A kivitelezés az épületgépész szerelő által is elvégezhető, mivel a teljes rendszer 24 V-tal működik. Felújítás esetén a vezeték nélküli rendszer gyors telepítést, beüzemelést tesz lehetővé.
