A födémzsaluzás gyakori hibái

A födémzsaluzás gyakori hibái

A magasban végzett szakipari munkák mellett a zsaluzási és a betonozási folyamatok tartoznak az egyik legveszélyesebb munkanemek közé. Nagyon nagy felelősség például egy födémzsalu elkészítése, hiszen egy hibás elem, rossz rögzítés vagy rossz megoldás az egész födém zsaluzatának stabilitását veszélyezteti.

A nem megfelelő módon kivitelezett zsaluzat mindig a lehető legrosszabbkor adja meg magát, amely betonozás közben a munka megszakítását, a födém bontását és újrakezdését is jelentheti. A rosszul kivitelezett zsaluzat a frissbeton súlyának hatására elenged és a teljes zsaluzat összeomolhat betonozás közben. Ilyen hibák miatt már sok halálos baleset is történt, mert több méteres magasságból a mélybe estek a födémzsaluzaton dolgozó, a betont vibráló munkások. A nem megfelelően megépített zsaluzat halálesethez, az építés késedelméhez és az építési költségek növekedéséhez vezethet. Éppen ezért alapvetően fontos a hibák okainak megismerése és a megfelelő megelőzési stratégiák mérlegelése.

Leggyakrabban előforduló hibák

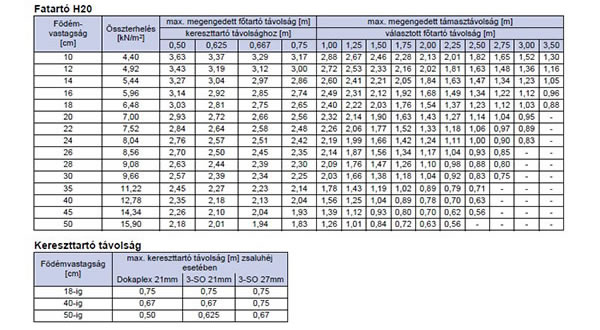

1. Megfelelő tervezés hiánya
Az alátámasztó szerkezeteket a fölötte lévő szerkezeti elemek (fatartók, zsaluhéj, beton, betonvas) súlyán kívül a födém megépítéséhez szükséges emberek, gépek, eszközök súlya is terheli. A szerkezet súlya a kizsaluzási időszak végéig terheli az alátámasztást.

Megfelelő tervezés hiánya
Megfelelő tervezés hiánya

Födémek zsaluzata esetén a szükségesnél ritkábban elhelyezett fatartók, illetve gerendák a zsaluhéj deformációját idézhetik elő. Hasonló hiba forrása lehet az is, ha a függőleges támaszokat az előírtnál ritkábban helyezik el.

Dokaflex födémrendszer megfelelő összeállítását segíti az alkalmazási útmutatóban elhelyezett segédlet.

Ez azonban nem mindig van kéznél, amikor a zsalu felállítása zajlik, de erre is van megoldás. Egyszerűen elő kell venni az okostelefont és az ingyenesen letölthető Doka Tools alkalmazás minden kérdésre azonnali válasszal szolgál. Zsaluzat méretezésére tökéletes megoldást jelent.

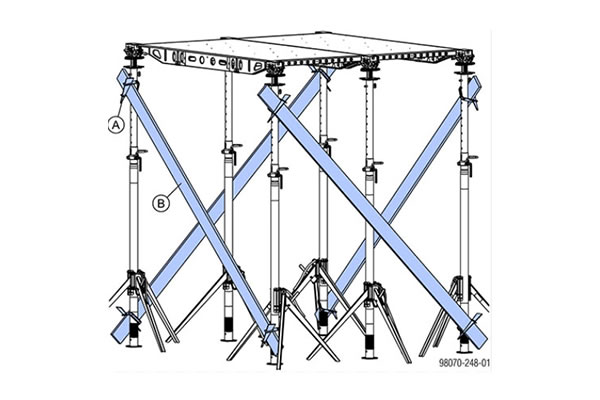

2. Állékonyság és oldalirányú merevítés hiánya

Állékonyság és oldalirányú merevítés hiánya
Állékonyság és oldalirányú merevítés hiánya

A födémzsaluzatok stabilitását bizonyos esetekben (pl. kilógó erkélylemezeknél) az alátámasztások merevítésével kell segíteni. Ilyen merevítés készülhet andráskeresztekkel és merevítőkeretekkel. Az átlós merevítés növeli a szerkezetek stabilitását.

A nem megfelelő merevítés a zsaluzat károsodását okozhatja, mivel a frissbeton súlyát a zsalurendszer már nem tartja meg. Egy oldalirányú erő miatt az egyik födémtámasz deformálódik, és ezáltal a többi támasz túlterhelődik vagy eltolódik, ez a teljes szerkezet összedőlését eredményezheti.

Fontos szabály, hogy az andráskereszteknek mindig le kell támaszkodnia a földre, mert az oldalirányú erőket csak így tudja elvezetni!

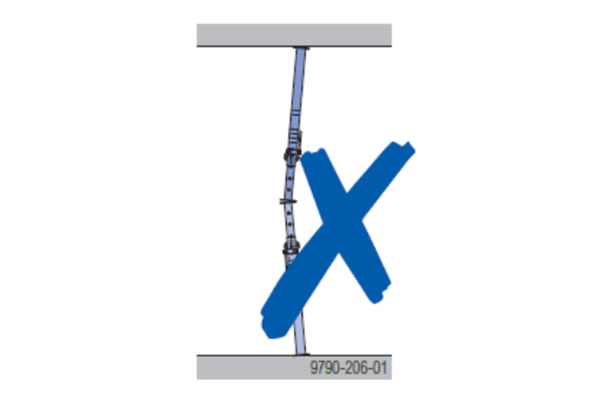

3. A magasságnak nem megfelelő födémtámasz használata

Magasságnak nem megfelelő födémtámasz használata
Magasságnak nem megfelelő födémtámasz használata

Nagyobb belmagasságnál nagyobb kihúzási hosszal rendelkező födémtámaszt kell használni. Ilyenkor nem megoldás, hogy két rövidebb támaszt összecsavarozunk. Egy oldalról jövő erő hatására a csavarok elnyíródnak, a támaszok összecsuklanak.

Födémtámaszok toldása csavarkötéssel szigorúan tilos!

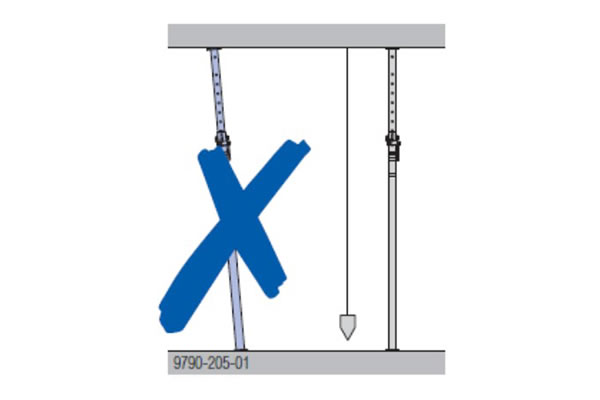

4. Támaszok nincsenek függőbe állítva

Támaszok nincsenek függőbe állítva
Támaszok nincsenek függőbe állítva

A támaszokat mindig függőlegesen kell elhelyezni, erről betonozás előtt meg kell győződni. A födémzsalunak biztonságosan át kell adnia a terheit a függőleges elemeken keresztül a szilárd talajra.

Ha a támasz nincs függőleges helyzetben, akkor betonozás közben károsodhat, meggörbülhet, szélsőséges esetben a födémzsalu leszakadhat.

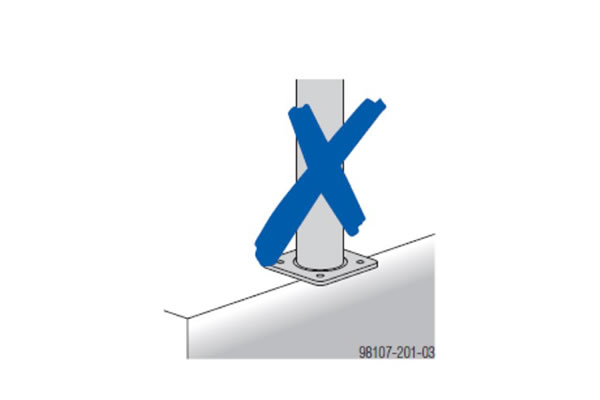

5. A támasztás talpa nem fekszik fel teljes felületén a talajra

Támasztás talpa nem fekszik fel teljes felületén a talajra
Támasztás talpa nem fekszik fel teljes felületén a talajra

A támasz talpának teljes egészében a talajon kell elhelyezkednie. Ha nem így történik, akkor betonozás közben a támasz kibillenhet, és a kapcsolódó szerkezeteket magával ránthatja.

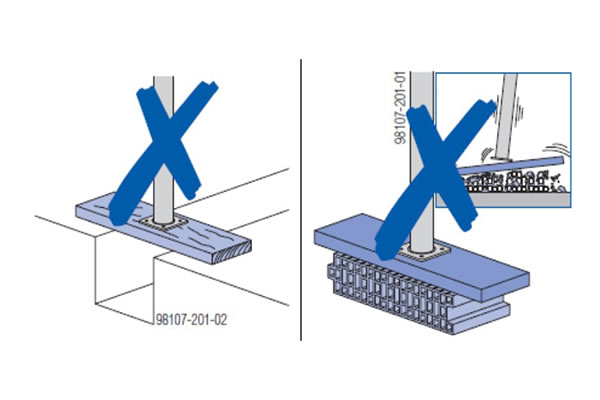

6. A támasztás nem teherbíró talajra történik

Támasztás nem teherbíró talajra történik
Támasztás nem teherbíró talajra történik

A talajnak alkalmasnak kell lennie a teher elviselésére, anélkül, hogy megülepedne. Ezért a zsalurendszer építése során biztosítani kell a talaj megfelelő teherbíró képességét.

A födémtámaszokat nem szabad fagyos talajra sem helyezni, mert az időjárásváltozás, vagy a betonozási munkák során fellépő nedvesség és hő felolvaszthatja a talajt, ami a támaszok elmozdulásához vezethet.

A támaszok magasítására nem megfelelő például egy tégla, raklap, gerenda darab sem. Ezek a megoldások a támaszok instabilitásához vezethetnek.

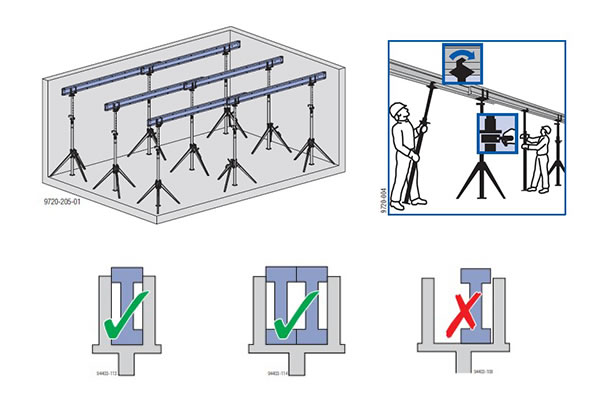

7. A födémzsalu szabálytalan felépítése

Födémzsalu szabálytalan felépítése
Födémzsalu szabálytalan felépítése

Rugós tartófej, villásfej vagy támasztóláb mellőzése is gyakori hibaforrás.

A támasztóláb a főtartó sorok építés közbeni állékonyságát segíti. Főtartó sorok indításánál, zárásánál és gerendatoldásnál használata kötelező!

A villásfej a főtartókat kibillenés ellen stabilizálja. Főtartósorok toldásánál a használata kötelező! Fatartó behelyezésénél a villásfej irányára figyelni kell. A villásfej külpontos terhelése nem megengedett!

A rugós tartófej a köztes támaszok (sűrítések) és a főtartó gerendájának összekapcsolására szolgál. Gyakran kihagyják ezt az alkatrészt, és helyette a födémtámaszt szegezéssel rögzítik a fatartóhoz. A nem megfelelő szegezés és a szegek eltávolítása a fatartót károsítja. Emellett a munkavégzés hatékonyságát is csökkenti, mert ki- és bezsaluzáskor a szegezéskor egy állványzatot kell használni, ellentétben a rugós tartófejjel, amikor is ki- és bezsaluzáskor elegendő a támaszt 45°-ban elcsavarni oldalirányban talajszintről.

8. Idő előtti terhelés

Idő előtti terhelés
Idő előtti terhelés

Tilos a betonacél, vagy egyéb teher deponálása a zsalura és szerelésének megkezdése még a köztes támaszok elhelyezése előtt! Ez a zsalu leszakadását idézheti elő.

A zsaluzat tervezésének, építésének és kezelésének bevált gyakorlata biztonságot, hatékonyságot és gazdaságosságot jelenthet. Ezért is fontos, hogy a födémzsaluzatok összeállítását megfelelő körültekintéssel végezzük el, hogy megtehessük az óvintézkedéseket és megelőzhessük a baleseteket.
