HakaTherm SkyFlow Steel rendszerlemezes mennyezet hűtő-fűtő panel

Letöltések

tervezési segédlet

1 éve pdf 4.3 MB

HakaTherm Skyflow mennyezetfűtési, -hűtési rendszer

1 éve

CAD fájl

1 éve zip 1.1 MB

HakaTherm SkyFlow Steel rendszerlemezes mennyezet hűtő-fűtő panel

1 éve

BIM fájl

1 éve rfa 7.6 MB

HakaTherm SkyFlow Steel rendszerlemezes mennyezet hűtő-fűtő panel

1 éve

Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

	ST100	ST150	ST200	ST250	ST300	ST350	ST400
cikkszám	cikkszám HAKA-TT-ST100	cikkszám HAKA-TT-ST150	cikkszám HAKA-TT-ST200	cikkszám HAKA-TT-ST250	cikkszám HAKA-TT-ST300	cikkszám HAKA-TT-ST350	cikkszám HAKA-TT-ST400
csőátmérő (Φ) [mm]	csőátmérő (Φ) [mm] 10×1,3	csőátmérő (Φ) [mm] 10×1,3	csőátmérő (Φ) [mm] 10×1,3	csőátmérő (Φ) [mm] 10×1,3	csőátmérő (Φ) [mm] 10×1,3	csőátmérő (Φ) [mm] 10×1,3	csőátmérő (Φ) [mm] 10×1,3
csőhossz [m]	csőhossz [m] 9,5	csőhossz [m] 13,5	csőhossz [m] 17,5	csőhossz [m] 21,5	csőhossz [m] 25,5	csőhossz [m] 29,5	csőhossz [m] 33,5
építési technológia	építési technológia száraz	építési technológia száraz	építési technológia száraz	építési technológia száraz	építési technológia száraz	építési technológia száraz	építési technológia száraz
funkció / felhasználás célja	funkció / felhasználás célja mennyezethűtés; mennyezethűtés	funkció / felhasználás célja mennyezethűtés; mennyezethűtés	funkció / felhasználás célja mennyezethűtés; mennyezethűtés	funkció / felhasználás célja mennyezethűtés; mennyezethűtés	funkció / felhasználás célja mennyezethűtés; mennyezethűtés	funkció / felhasználás célja mennyezethűtés; mennyezethűtés	funkció / felhasználás célja mennyezethűtés; mennyezethűtés
fűtőteljesítmény [W]	fűtőteljesítmény [W] 29,4 (panelenként)	fűtőteljesítmény [W] 44,2 (panelenként)	fűtőteljesítmény [W] 58,9 (panelenként)	fűtőteljesítmény [W] 73,6 (panelenként)	fűtőteljesítmény [W] 88,3 (panelenként)	fűtőteljesítmény [W] 103 (panelenként)	fűtőteljesítmény [W] 117,8 (panelenként)
garancia [év]	garancia [év] 1 (panel vázszerkezetére); 10 (csőre)	garancia [év] 1 (panel vázszerkezetére); 10 (csőre)	garancia [év] 1 (panel vázszerkezetére); 10 (csőre)	garancia [év] 1 (panel vázszerkezetére); 10 (csőre)	garancia [év] 1 (panel vázszerkezetére); 10 (csőre)	garancia [év] 1 (panel vázszerkezetére); 10 (csőre)	garancia [év] 1 (panel vázszerkezetére); 10 (csőre)
hűtőteljesítmény [W]	hűtőteljesítmény [W] 24,3 (panelenként)	hűtőteljesítmény [W] 36,4 (panelenként)	hűtőteljesítmény [W] 48,6 (panelenként)	hűtőteljesítmény [W] 60,7 (panelenként)	hűtőteljesítmény [W] 72,8 (panelenként)	hűtőteljesítmény [W] 85 (panelenként)	hűtőteljesítmény [W] 97,1 (panelenként)
méretek, A×B [m]	méretek, A×B [m] 0,4×1	méretek, A×B [m] 0,4×1,5	méretek, A×B [m] 0,4×2	méretek, A×B [m] 0,4×2,5	méretek, A×B [m] 0,4×3	méretek, A×B [m] 0,4×3,5	méretek, A×B [m] 0,4×4

Áttekintés

A Hakatherm SkyFlow Steel fűtő-hűtő panel álmennyezeti, gipszkarton rendszerbe illeszthető energiatakarékos megoldás, ami garantált minőségben tudja biztosítani a fűtést és a hűtést, lakossági és irodaépületekben egyaránt.

Galéria

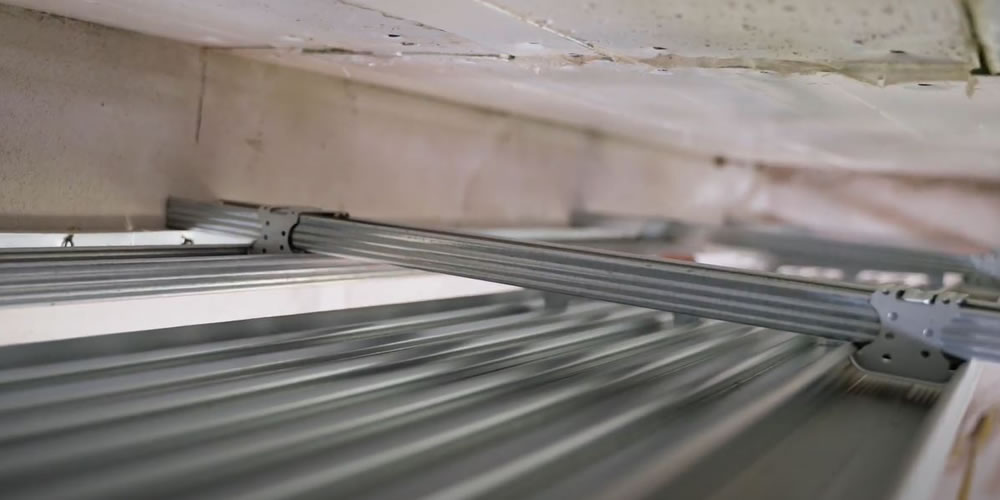

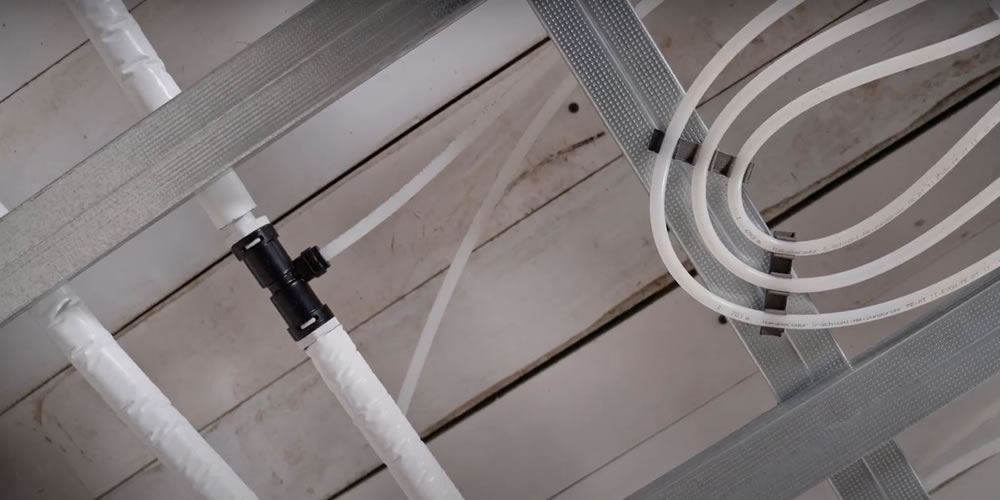

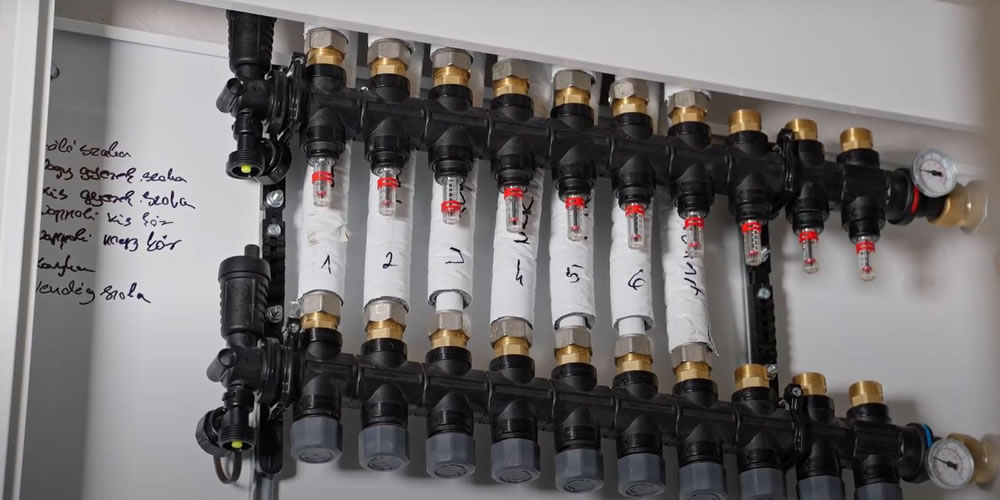

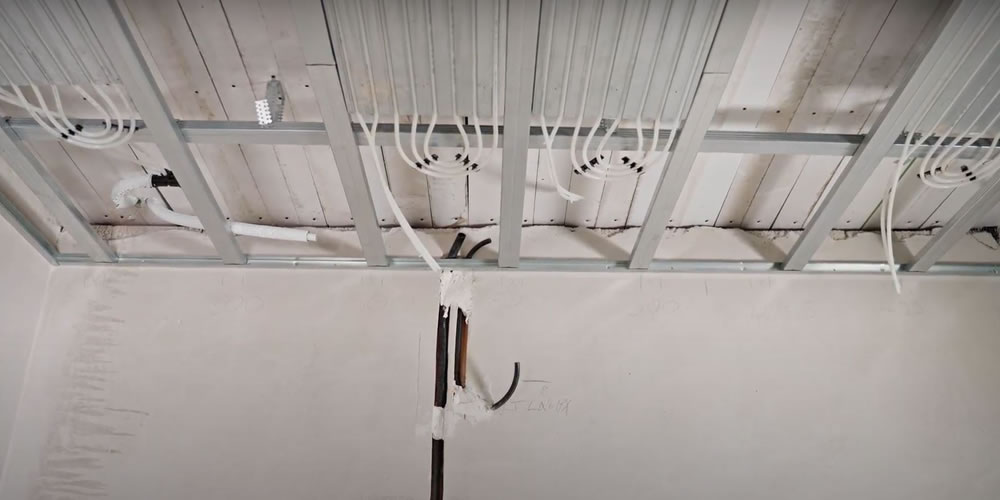

A HakaTherm SkyFlow mennyezetfűtési, -hűtési rendszer szakszerű beépítése

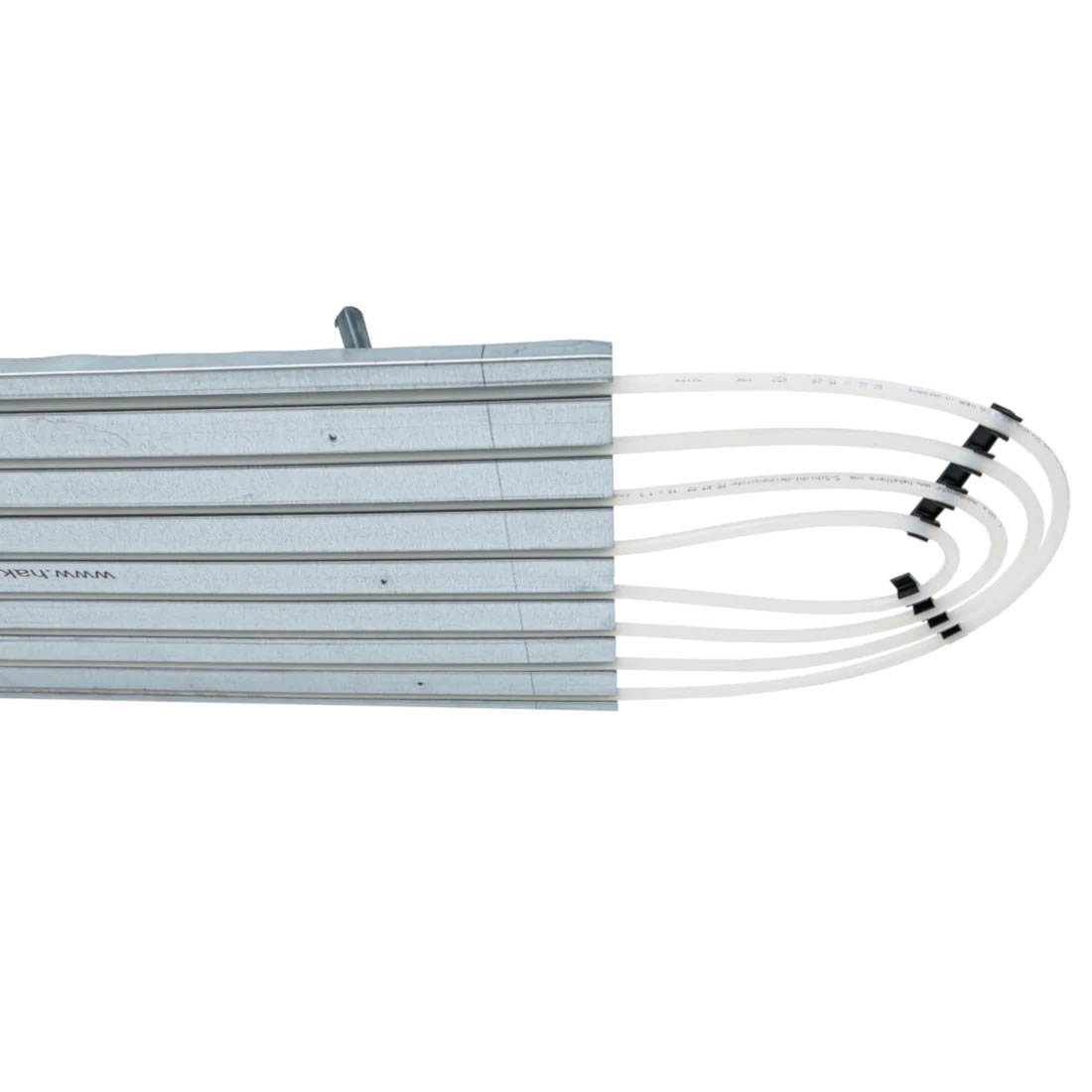

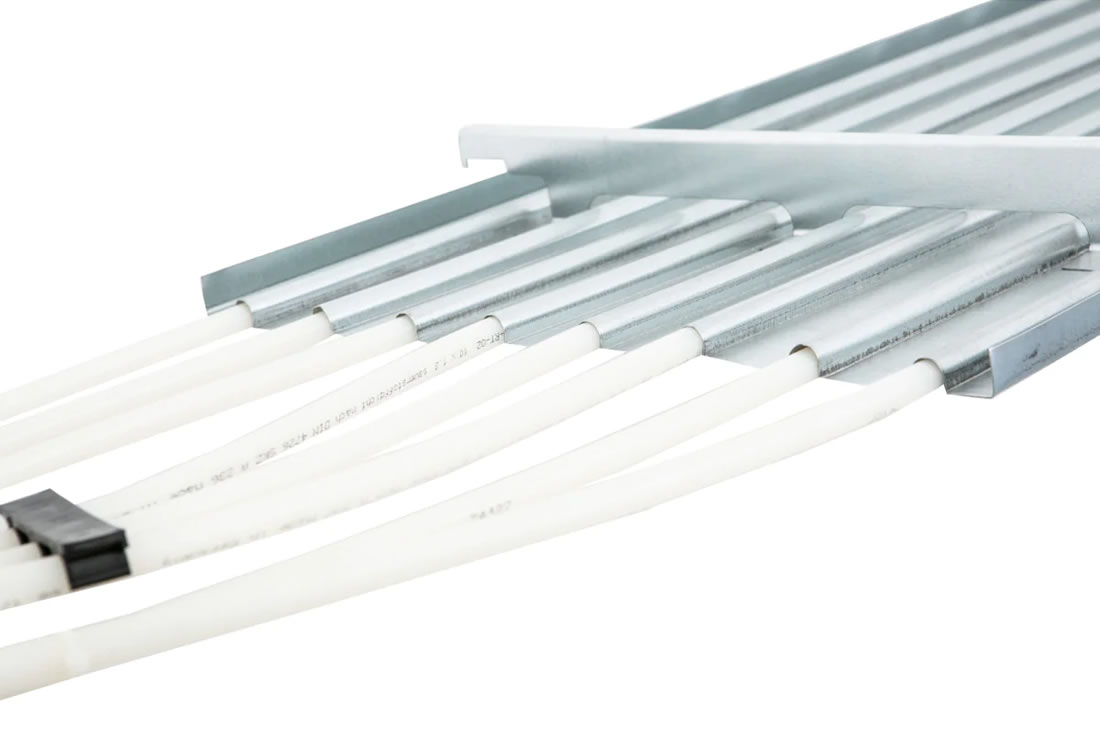

A 400 mm-es osztásközre szerelt panelben a 10×1,3 mm-es csőspirál a rendszerlemez omega-alakú profiljába kattan, ezáltal nem esik ki. A panelek sorolva szerelhetőek, a gerincet Tichelmann rendszerben kell kialakítani.

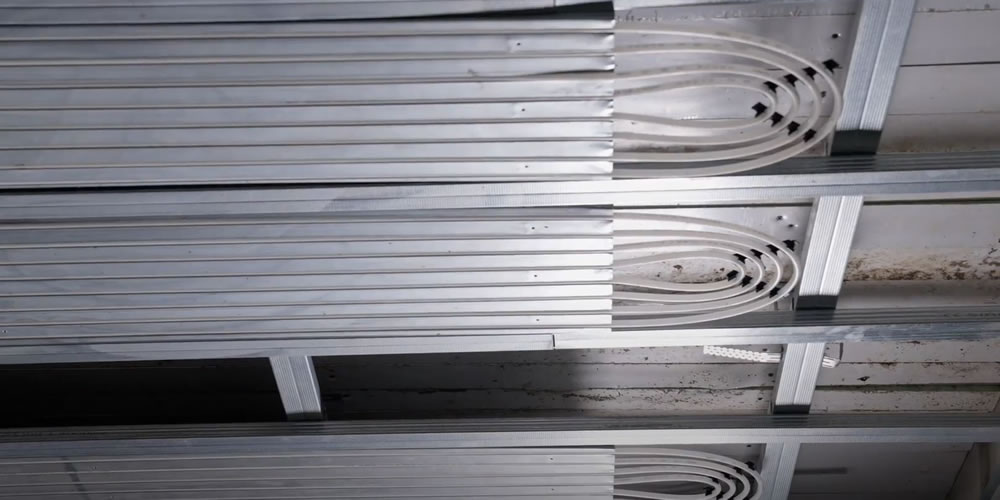

A HakaTherm SkyFlow mennyezetfűtési, -hűtési rendszer szakszerű beépítése

Galéria

Előnyök:

bárhol alkalmazható, ahol kiépíthető az álmennyezet
felszerelése, beüzemelése egyszerű
akár 25-50% energiafelhasználás is megspórolható vele
magas fűtő- és hűtőteljesítményt biztosít
zöld otthonokkal is installálható
hosszú élettartamú
garantált svájci minőség
1 év garancia a panel vázszerkezetre, 10 év garancia a csőre

Műszaki adatok (Hakatherm SkyFlow Steel ST100-ST400):

teljes hossz: 1-4 m
cső hossza: 9,5-33,5 m
felület: 0,4-1,6 m²
fűtési teljesítmény: 29,4-117,8 W/panel
hűtési teljesítmény: 24,3-97,1 W/panel
