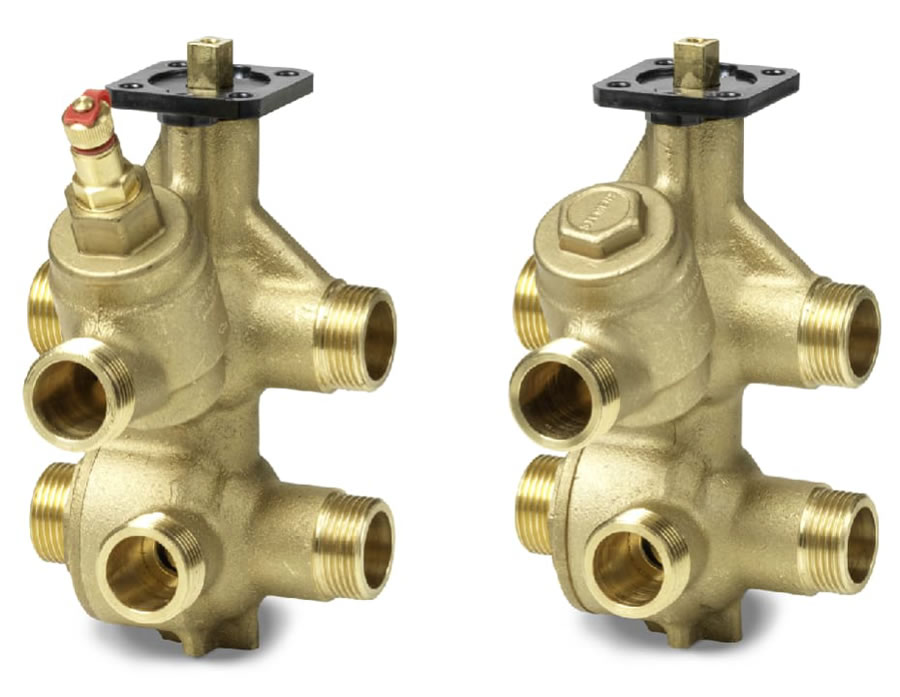

Siemens VWPG51 6-járatú PICV szabályozó csap

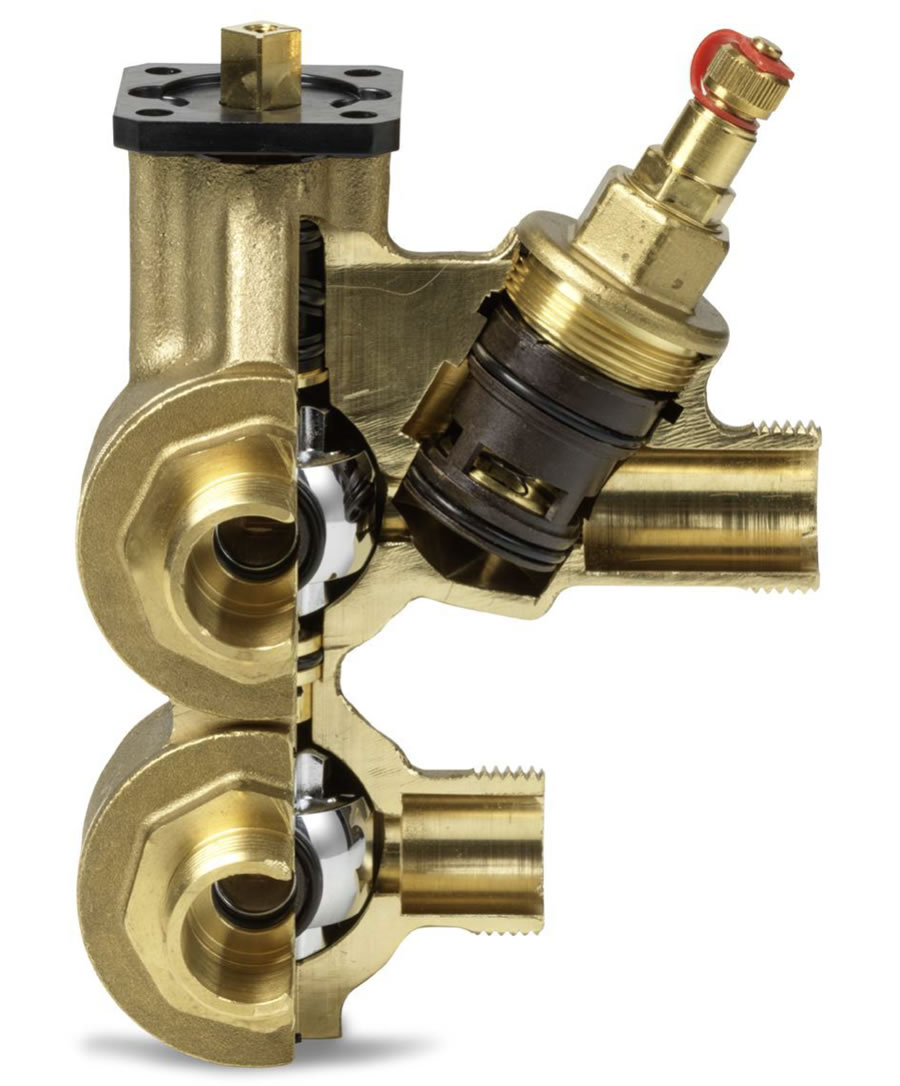

A VWPG51 6-járatú nyomásfüggetlen szabályozó csapok (PICV) felhasználhatók 4-csöves fűtött/hűtött mennyezeteknél és fan-coil rendszereknél, mint szabályozó szelep automatikus hidraulikus szabályozással, illetve 4-csöves zárt körökben is. Költséghatékony alkalmazást biztosít, mivel csak egyetlen motoros szabályozó szerelvény szükséges a fűtött/hűtött mennyezet vagy a fan-coil szabályozásához.

  • egyszerű és gyors beüzemelés
  • alkalmazható akár 4250 l/h térfogatáramig
  • nyomásváltozásoktól független térfogatáram tartást biztosít

Letöltések

Siemens VWPG51 6-járatú PICV szabályozó csap - részletes termékismertető

Siemens VWPG51 6-járatú PICV szabályozó csap

pdf 999.9 kB
részletes termékismertető

Siemens VWPG51 6-járatú PICV szabályozó csap bevezetési információk - általános termékismertető

Siemens VWPG51 6-járatú PICV szabályozó csap bevezetési információk

pdf 1.3 MB
általános termékismertető

Forgatómotorok VWPG51 6-járatú PICV szabályozó csapokhoz - általános termékismertető

Forgatómotorok VWPG51 6-járatú PICV szabályozó csapokhoz

pdf 2.2 MB angol
általános termékismertető

Siemens CAD, BIM Browser (regisztráció köteles) - CAD fájl

Siemens CAD, BIM Browser (regisztráció köteles)

CAD fájl


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Siemens VWPG51

anyag

anyag

réz (szeleptest, golyó)
PTFE (tömítés)
EPDM (O-gyűrűk)
rozsdamentes acél (tengely, rugó)

elfordulás [°]

elfordulás [°]

90 (szelep zárva 45°-nál)

közeg

közeg

víz (hideg, meleg); fagyállóval kevert víz (max. 50 % glikol)

közeghőmérséklet [°C]

közeghőmérséklet [°C]

0…90

max. nyomáskülönbség [bar]

max. nyomáskülönbség [bar]

4 (400 kPa)

min. nyomáskülönbség [bar]

min. nyomáskülönbség [bar]

4 (400 kPa)

működési nyomás [bar]

működési nyomás [bar]

4 (400 kPa)

névleges átmérő (DN) [mm]

névleges átmérő (DN) [mm]

15; 20

PN osztály

PN osztály

25

térfogatáram [l/óra]

térfogatáram [l/óra]

max. 4250
