Schrack Design elosztóberendezés tervező szoftver - általános termékismertető

általános termékismertető

pdf 3.0 MB
Schrack Design elosztóberendezés tervező szoftver


Nem találta meg, amit keres?

Dokumentum igénylése

Még soha nem volt ilyen egyszerű az elosztóberendezések tervezése

A Schrack Design segítségével szabványnak megfelelő elosztószekrény tervezhető egyszerűen és gyorsan.

schrack technik_schrack_design_szoftver_uj_funkciok.jpg

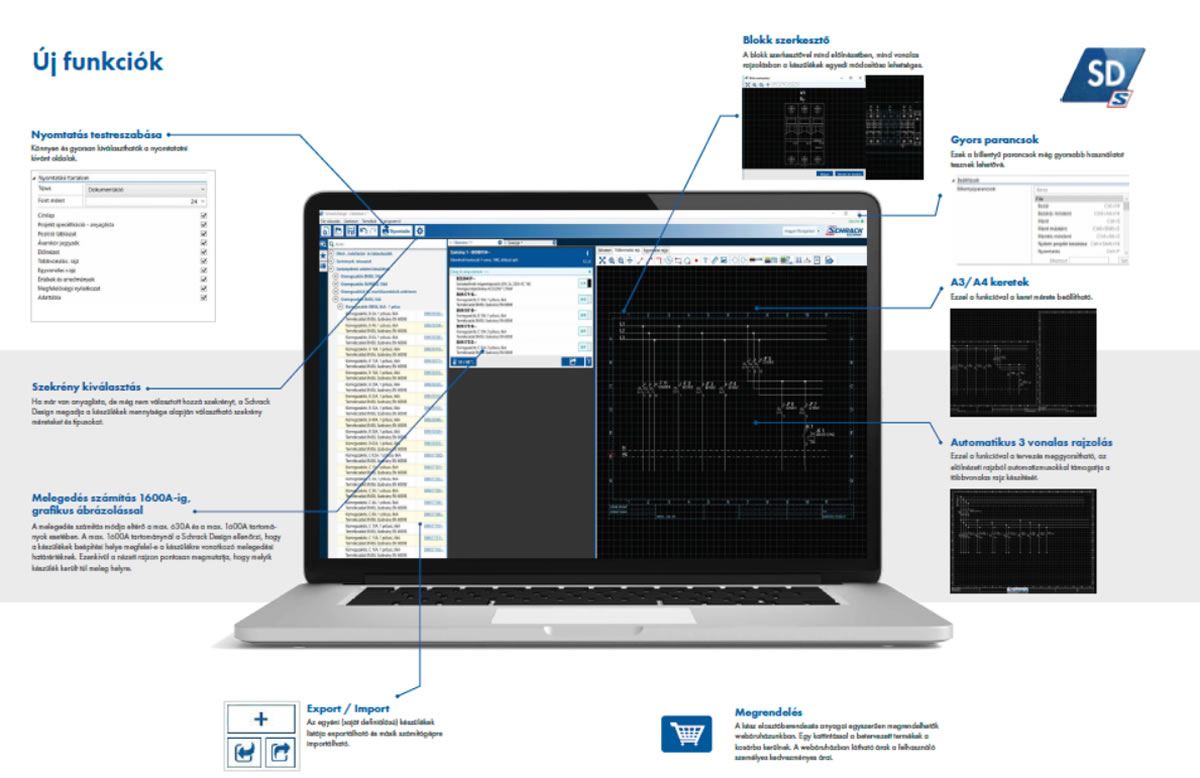

Schrack Design szoftver – Új funkciók

6 lépés a szabványos elosztóért



1. Termék kiválasztás

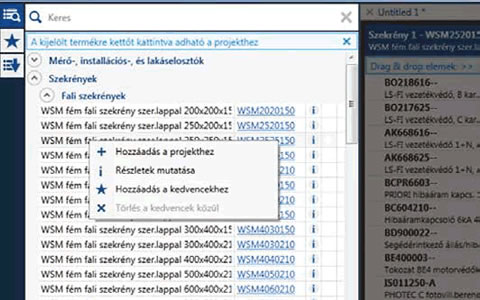

Az online, naprakész adatbázis több mint 10.000 Schrack terméket tartalmaz. Egyedi alkatrészeket is hozzáadhat az adatbázishoz. Az adatbázisból válassza ki az elosztóberendezés komponenseit és a szekrényt. A kiválasztott termékek az anyaglistába kerülnek.

Schrack Design – 2. Elölnézeti tervezés
Schrack Design – 1. Termék kivalasztas

2. Elölnézeti tervezés

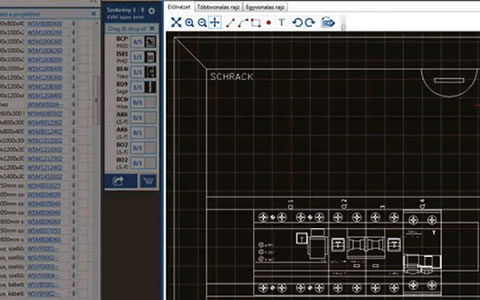

Az alkatrészlista kiválasztását követően megkezdhető az elölnézeti rajz elkészítése. A kiválasztott szekrénybe az alábbi módokon illesztheti be a kívánt termékeket:

a. Drag&Drop: egyszerűen húzza át a rajzablakba és helyezze a megfelelő helyre
b. Dupla kattintás: segítségével a termékek beillesztésre kerülnek a szekrényen belülre
c. Makró: a tárolt terméklistában szereplő termékeket könnyen és gyorsan hozzáfűzheti az elölnézeti rajzhoz

Schrack Design – 3. Kapcsolási rajz készítés
Schrack Design – 2. Elölnézeti tervezés

3. Kapcsolási rajz készítés

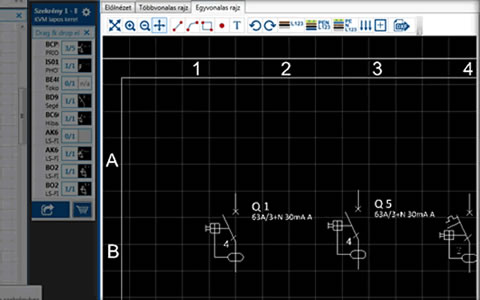

Egy- és háromvonalas kapcsolási rajzot készíthet: egyszerűen húzza a komponenseket a rajzablakba, a rajzkeretbe. Számos eszköz segíti a gyors rajzolást, például nagyon egyszerű megadni a leágazások megnevezését.

Schrack Design – 4. Melegedés számítás
Schrack Design – 3. Kapcsolási rajz készítés

4. Melegedés számítás

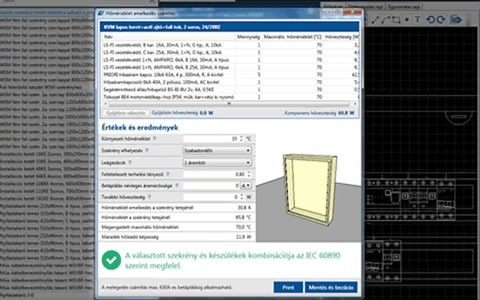

A „Hőmérséklet emelkedés számítás” gombra kattintva ellenőrizheti a kapcsolószekrény belső hőmérsékleti viszonyait. A pontos számításhoz több paramétert is beállíthat, mint például a környezeti hőmérséklet vagy a szekrény telepítési módja.  Ezzel az ellenőrzéssel a tervezett elosztó biztonságos lesz.

Schrack Design – 5. Nyomtatás
Schrack Design – 4. Melegedés számítás

5. Nyomtatás

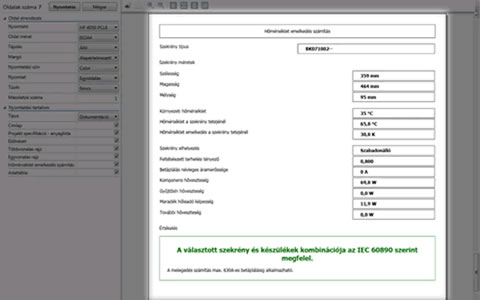

Két kattintással kinyomtathatja az EN61439 szerinti melegedés számítást. A nyomtatott dokumentáció része ezenkívül az elölnézeti és kapcsolási rajzok, az anyaglista valamint az adattábla.

Schrack Design – 6. Megrendelés
Schrack Design – 5. Nyomtatás

6. Megrendelés

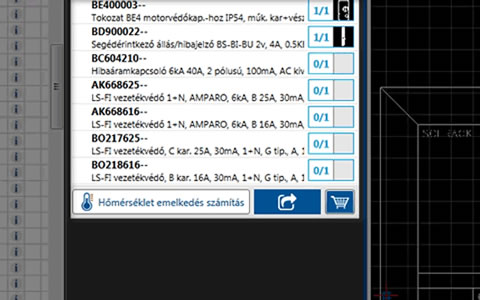

A kész elosztóberendezés anyagai egyszerűen megrendelhetők a Schrack Technik webáruházában. A betervezett termékek agy kattintással a kosárba kerülnek. A webáruházban látható árak a felhasználó személyes kedvezményes árai.

Schrack Design – 6. Megrendelés
Schrack Design – 6. Megrendelés

A program díjmentesen letölthető a Schrack Technik Kft. weboldaláról.
