A szabvány megvalósítása hatékonyabb kommunikációt biztosít vészhelyzetben

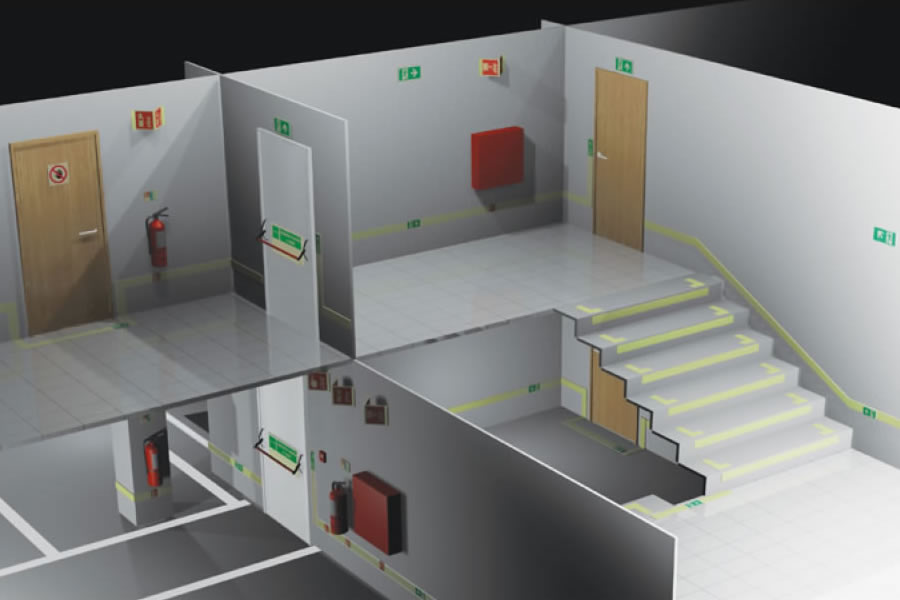

Az ISO 16069:2017 nemzetközi szabvány ismerteti a teljes, alacsony elhelyezkedésű utánvilágító menekülési útirány rendszer alapelveit a tervezéstől az épületekbe való telepítésig. Ez a rendszer gyors és biztonságos kiürítést tesz lehetővé az épület típusától függetlenül, még füst jelenlétében is.

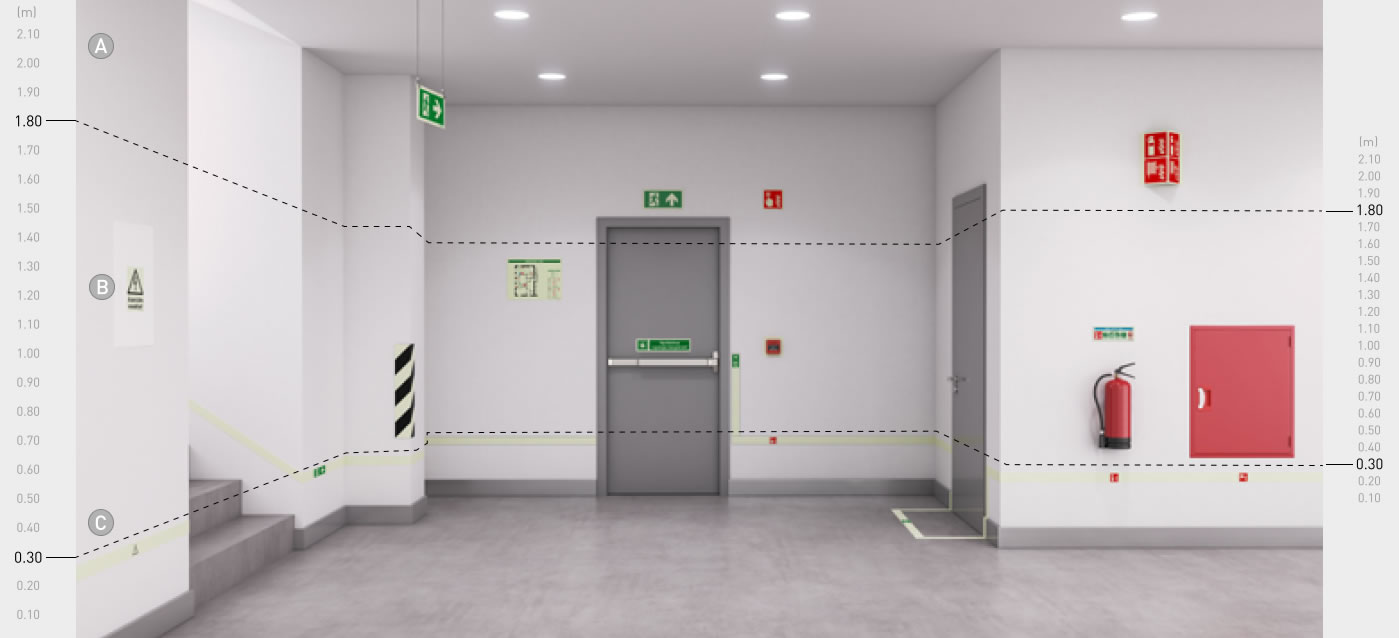

Az ISO 16069 Menekülési útirányt jelző rendszerek (SWGS-ek) szabvány a magasság szerint háromféle elhelyezést határoz meg:
- A – magas elhelyezésű utánvilágító jelek (1,8 m felett), melyek messziről láthatók
- B – középmagas elhelyezésű utánvilágító jelek, melyek az alacsony elhelyezés és a magas elhelyezés között sajátosan szemmagasságban vannak, és kiegészítő olvasandó információkat közölnek
- C – alacsony elhelyezésű utánvilágító jelek, a padlószinten vagy a padlószint felett kis magasságban (0,3 m alatt) lévő biztonsági jelek, a menekülési útvonal és a tűzoltó berendezések lokalizálásához és megvilágításához
ISO 16069:2017 – Grafikai jelképek. Biztonsági jelek. Menekülési útirányt jelző rendszerek (SWGS-ek)

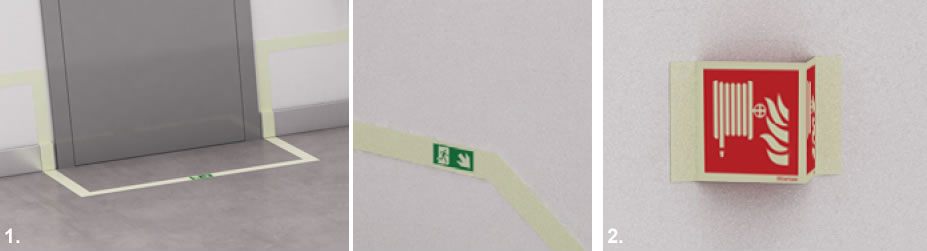

1. A padlón vagy a falon lévő vezetővonalak minimális szélessége a kiürítési útvonalak mentén 50 mm lehet. A padlón elhelyezett vagy a vezetővonalba beépített menekülési útirányjeleknek legalább 50 mm magasságúaknak kell lenniük.
2. A kiürítési útvonal mentén elhelyezett biztonsági jelek, mint a tűzvédelmi, vészhelyzeti, tiltó, rendelkező és figyelmeztető jelek minimális magassági mérete 150 mm.

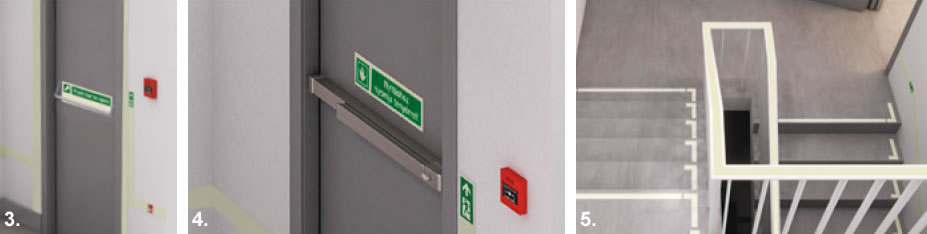

3. A vészkijárati ajtók kereteit meg kell jelölni legalább 20 mm széles csíkkal.
4. A vészkijárati ajtók nyitószerkezeteit utánvilágító biztonsági jellel kell megjelölni, jelezve az ajtónyitás módját. Menekülési útirány jelet kell felszerelni az ajtókerettel párhuzamosan a nyitószerkezet felőli oldalra a padlótól 1,2 m magasságban. A jel minimális magassága 150 mm.
5. A kapaszkodókat vagy korlátokat 20-50 mm széles, utánvilágító anyagból készült, folyamatos csíkkal kell jelölni.

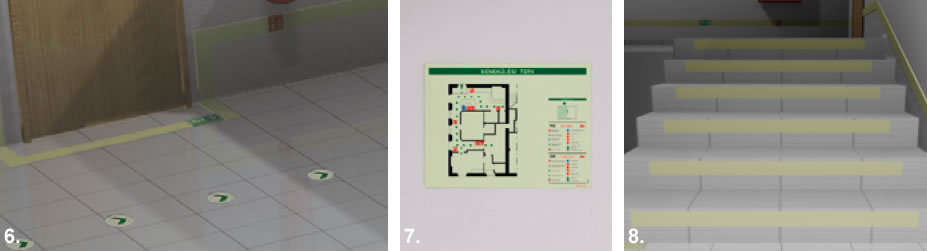

6. Folyóméterenként legalább 4 db, 100 mm átmérőjű korong vagy nyílfej folyamatos vonalnak tekinthető.
7. Minden szinten jól látható helyen menekülési tervet kell kihelyezni, az épületben tartózkodók tájékoztatásához, és a legközelebbi kijárathoz vezető menekülési útvonal kijelöléséhez.

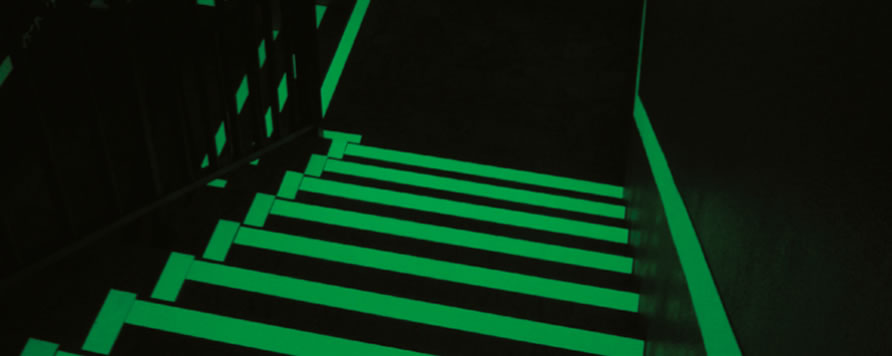

8. A menekülési útvonalon lévő lépcsőfokok függőleges része is megjelölhető, a megbotlás és sérülés valószínűségének csökkentése céljából (a minimális szélesség 20 mm).

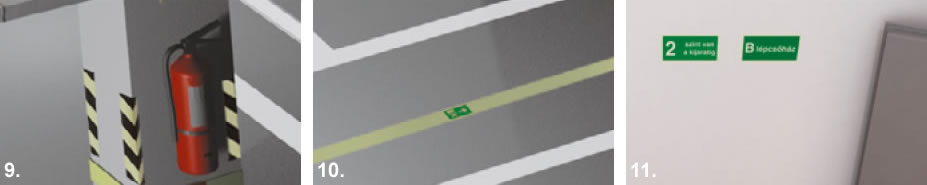

9. A kiürítési útvonal mentén az akadályokat meg kell jelölni az ISO 3864-1 szerinti csíkokkal vagy szalagokkal.
10. A nagy, nyílt területeken a menekülő útvonal mentén, legalább 100 mm széles vezetővonal telepíthető a menekülőút közepére.
11. Magas épületek épületszint és lépcsőház megjelölő rendszere.

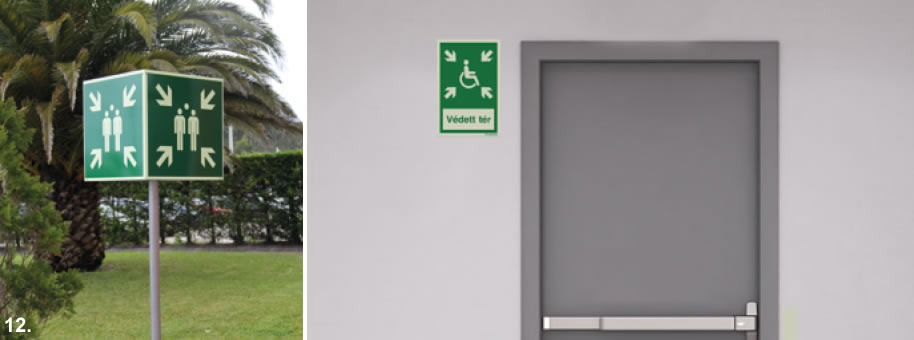

12. A gyülekező helyeket és az átmeneti védett tereket biztonsági jellel kell megjelölni.
Utánvilágítási minimum követelmények:
- megnövelték a laboratóriumi követelmények közötti minimál követelményeket
- új helyszíni feltételek szerinti minimál követelményeket hoztak létre
Laboratóriumi vizsgálat¹:
| 10 perc | 60 perc | A fény kialvási ideje |
|---|---|---|
| 20 mcd/m² | 2,8 mcd/m² | 340 perc |
Laboratóriumi vizsgálat¹:
| 10 perc | 60 perc | A fény kialvási ideje |
|---|---|---|
| 140 mcd/m² | 20 mcd/m² | 1800 perc |
A meglévő fényviszonyoknak megfelelő telepítési helyen végezett vizsgálat:
| 10 perc | 60 perc | A fény kialvási ideje |
|---|---|---|
| 140 mcd/m² | 20 mcd/m² | 1800 perc C osztály az ISO 17398:2004 szabvány szerint |
Az ISO 16069 kulcsfontosságú az épületek kiürítési stratégiájának támogatásában. A szabvány új kiadása arra törekszik, hogy növelje a biztonsági szintet az azt alkalmazó épületekben. A szabvány megvalósítása hatékonyabb kommunikációt biztosít vészhelyzetben, ami végső soron biztonságosabb kiürítési feltételeket jelent az épületben tartózkodók számára.
