Roto Frank DST Hungary Kft.

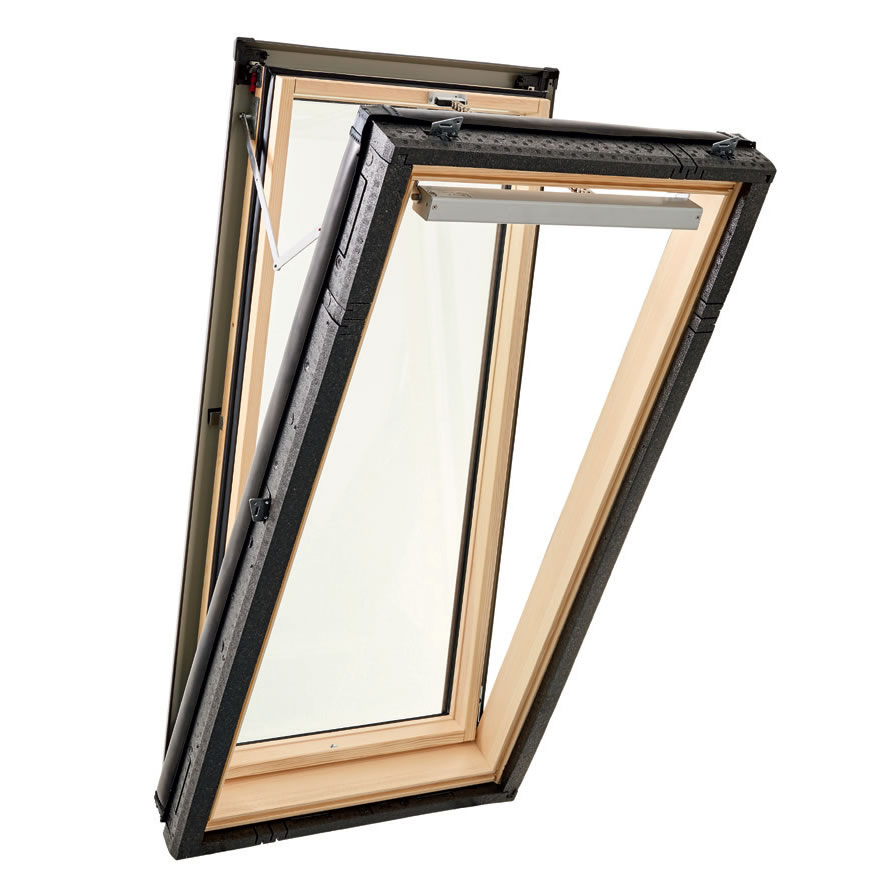

Designo R5 füstelvezető ablak

A Roto R5 típusú ablaka minden szempontból megfelel a szigorú követelményeknek. Az ablakszárny nem középen, hanem alul csatlakozik a tokhoz, a nyitásról egy speciális elektromos láncos motor gondoskodik. Az ablak teljes terjedelmében kinyílik, így maximális kürtőhatás érhető el. A speciális üvegezés - belül ragasztott biztonsági üveggel - és a gyárilag előszerelt hőszigetelő csomag teszi teljessé a komfortot. A mindennapos szellőztetés érdekében az ablak távvezérléssel fokozatmentesen nyitható.

  • alsó tengely körüli nyitásmód
  • motoros vezérlés
  • belül ragasztott biztonsági üveg

Letöltések

Designo R5 füstelvezető ablak - műszaki adatlap

műszaki adatlap

pdf 2.0 MB
Designo R5 füstelvezető ablak

Designo R5 füstelvezető ablak - ArchiCAD - BIM fájl

BIM fájl

zip 280.4 kB
Designo R5 füstelvezető ablak - ArchiCAD

Designo R5 füstelvezető ablak - Revit - BIM fájl

BIM fájl

zip 3.7 MB
Designo R5 füstelvezető ablak - Revit

R5x H Designo füstelvezető fa tetőtéri ablak motorral - teljesítménynyilatkozat

teljesítménynyilatkozat

pdf 108.9 kB
R5x H Designo füstelvezető fa tetőtéri ablak motorral

R5x K Designo füstelvezető műanyag tetőtéri ablak motorral - teljesítménynyilatkozat

teljesítménynyilatkozat

pdf 109.5 kB
R5x K Designo füstelvezető műanyag tetőtéri ablak motorral


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Designo R5 K Designo R5 H

anyag

anyag

műanyag

anyag

fa

beépíthetőségi szög [°]

beépíthetőségi szög [°]

20-45 (hatásos nyílásfelület)
20-65 (geometriai nyílásfelület)

beépíthetőségi szög [°]

20-45 (hatásos nyílásfelület)
20-65 (geometriai nyílásfelület)

felületkezelés

felületkezelés

-

felületkezelés

1 alapimpregnálás, 2 fedőréteg

funkció / felhasználás célja

funkció / felhasználás célja

homlokzati nyílászáróként

funkció / felhasználás célja

homlokzati nyílászáróként

garancia [év]

garancia [év]

15 (vasalat, profil és a külső üveg törésére jégkár esetén)

garancia [év]

15 (vasalat, profil és a külső üveg törésére jégkár esetén)

geometriai nyílásfelület, Av [m²]

geometriai nyílásfelület, Av [m²]

0,76 (6/14)
1,14 (9/14)
1,17 (11/11)
1,41 (11/14)

geometriai nyílásfelület, Av [m²]

0,76 (6/14)
1,14 (9/14)
1,17 (11/11)
1,41 (11/14)

hatásos nyílásfelület, Aa [m²]

hatásos nyílásfelület, Aa [m²]

≥0,28 (6/14)
≥0,5 (9/14)
≥0,61 (11/11)
≥0,62 (11/14)

hatásos nyílásfelület, Aa [m²]

≥0,28 (6/14)
≥0,5 (9/14)
≥0,61 (11/11)
≥0,62 (11/14)

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,3

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,2

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

1,1

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

0,9

légzárási fokozat

légzárási fokozat

4. osztály

légzárási fokozat

4. osztály

működtetés

működtetés

elektromos falikapcsolóval

működtetés

elektromos falikapcsolóval

nyitási mód

nyitási mód

alsó tengely körüli

nyitási mód

alsó tengely körüli

nyitási szög [°]

nyitási szög [°]

21 (6/14)
38 (9/14)
46 (11/11)
38 (11/14)

nyitási szög [°]

21 (6/14)
38 (9/14)
46 (11/11)
38 (11/14)

nyitás mértéke [cm]

nyitás mértéke [cm]

[szellőztetéskor] ≤46,8 (6/14)
≥50 (9/14)
≤50 (11/11; 11/14)
[tűz esetén] 468 (6/14)
865 (9/14; 11/11; 11/14)

nyitás mértéke [cm]

[szellőztetéskor] ≤46,8 (6/14)
≥50 (9/14)
≤50 (11/11; 11/14)
[tűz esetén] 468 (6/14)
865 (9/14; 11/11; 11/14)

össz napenergia átbocsátás (g)

össz napenergia átbocsátás (g)

51

össz napenergia átbocsátás (g)

41

színválaszték

színválaszték

fehér

színválaszték

natúr

tok anyaga

tok anyaga

többlégkamrás műanyag profil

tok anyaga

rétegragasztott északi fenyő

tömítés [db]

tömítés [db]

2

tömítés [db]

2

üvegezés tulajdonsága

üvegezés tulajdonsága

kívül edzett, belül ragasztott biztonsági üveg

üvegezés tulajdonsága

kívül edzett, belül ragasztott biztonsági üveg

üveg rétegek száma

üveg rétegek száma

2

üveg rétegek száma

2
