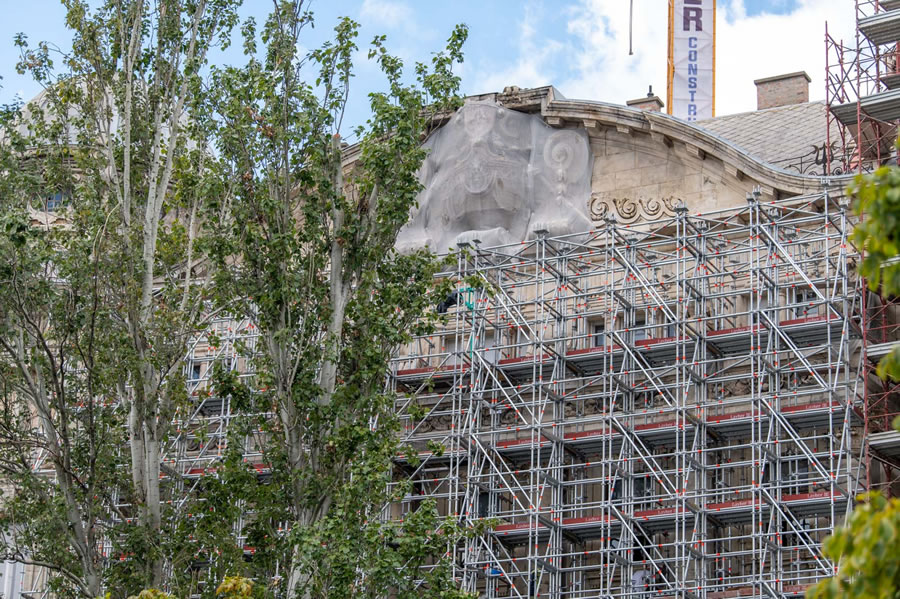

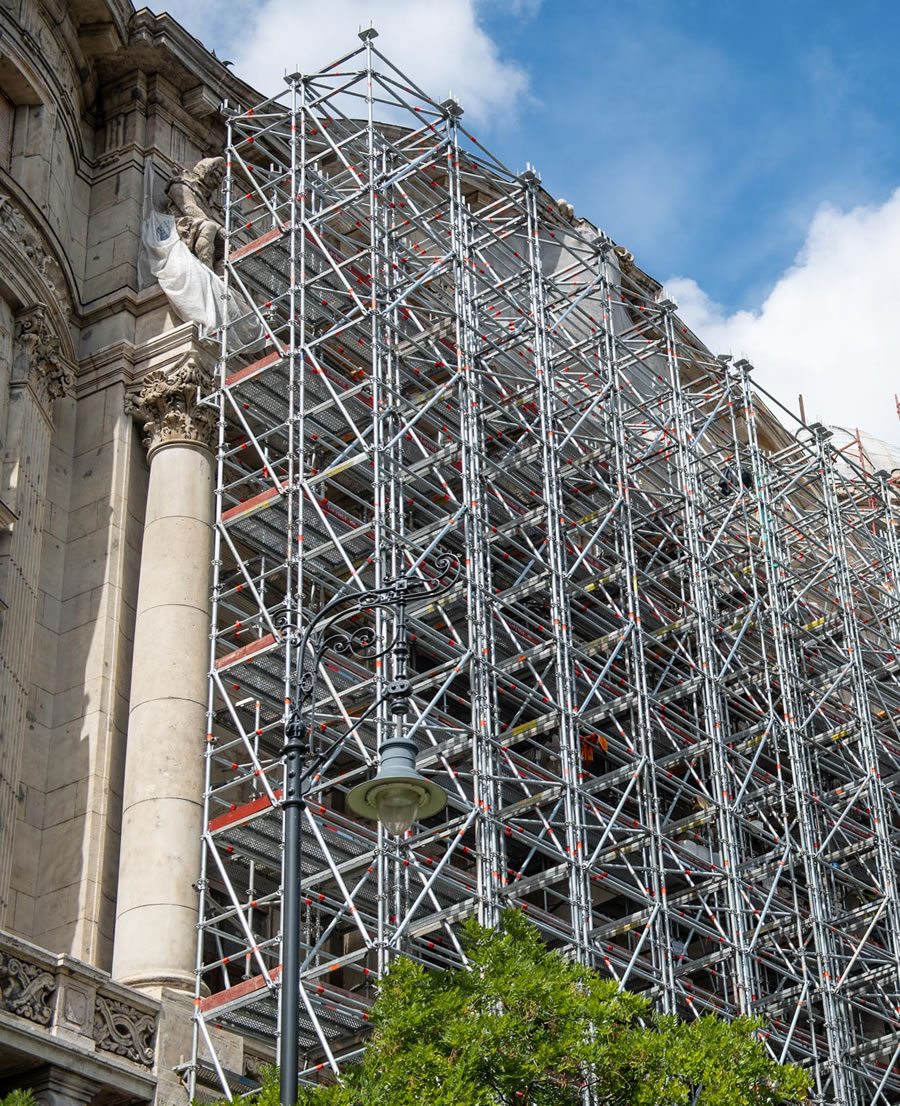

Allround állványzat támasztja az épület timpanon részét
A fővárosi Szabadság téren álló, 1900 és 1902 között az Adria Magyar Királyi Tengerhajózási Részvénytársaság megbízásából épült Adria-palota rekonstrukcióját a BDPST Group végzi. A közel 120 éves ingatlannak mára jelentősen leromlott az állapota. A kivitelezési munkákért a Bayer Construct Zrt. felel, illetve a Stabil Építő Kft. segített az állványozási munkákban Layher megoldások alkalmazásával. A fejlesztést követően a tervek szerint az épület földszintjén üzlethelyiségeket, a felsőbb szinteken pedig lakásokat és irodákat alakítanak majd ki.
Többfunkciós Layher állvány segíti a felújítást
Az épület felújításához több funkciót is betöltő állványzatra volt szükség, melyet a rugalmas Layher Allround állványrendszerrel oldottak meg a kivitelezők. A munkálatok első stádiumában a legkritikusabb állapotban lévő homlokzati elemek felújítása valósul meg a szigorú műemlékvédelmi előírásoknak megfelelően. Ennek tükrében épült fel a fő homlokzatot támasztó állványzat, amelyet az íves timpanon rész mögötti szerkezet bontása miatt volt szükséges megépíteni egyrészt a falazat megtámasztása, másrészt annak felújítása céljából.
A többfunkciós állványszerkezet tervezését Layher mérnökök és statikusok közreműködésével végezte a kivitelező csapat, 2D-s tervrajzok alapján a LayPLAN állványtervező szoftver segítségével. Ez a program egyszerű és bonyolultabb állványszerkezetek tervezésére nyújt lehetőséget valós idejű anyaglistából.

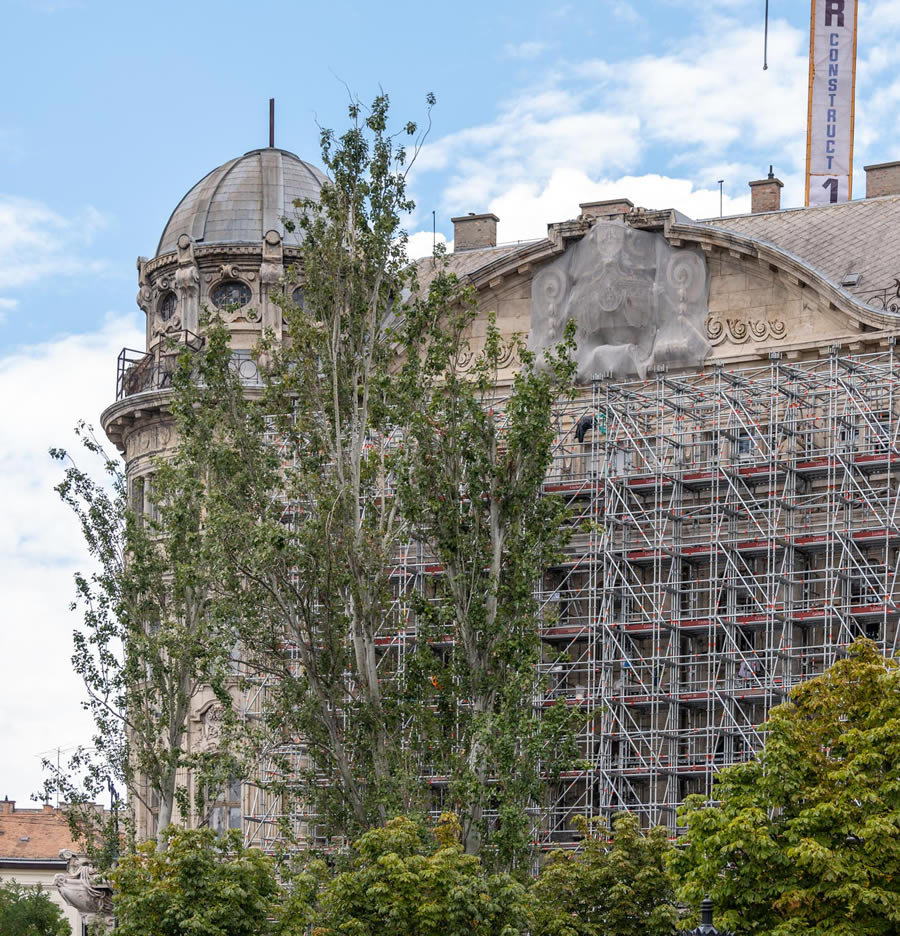

Allround állványzat támasztja az épület timpanon részét

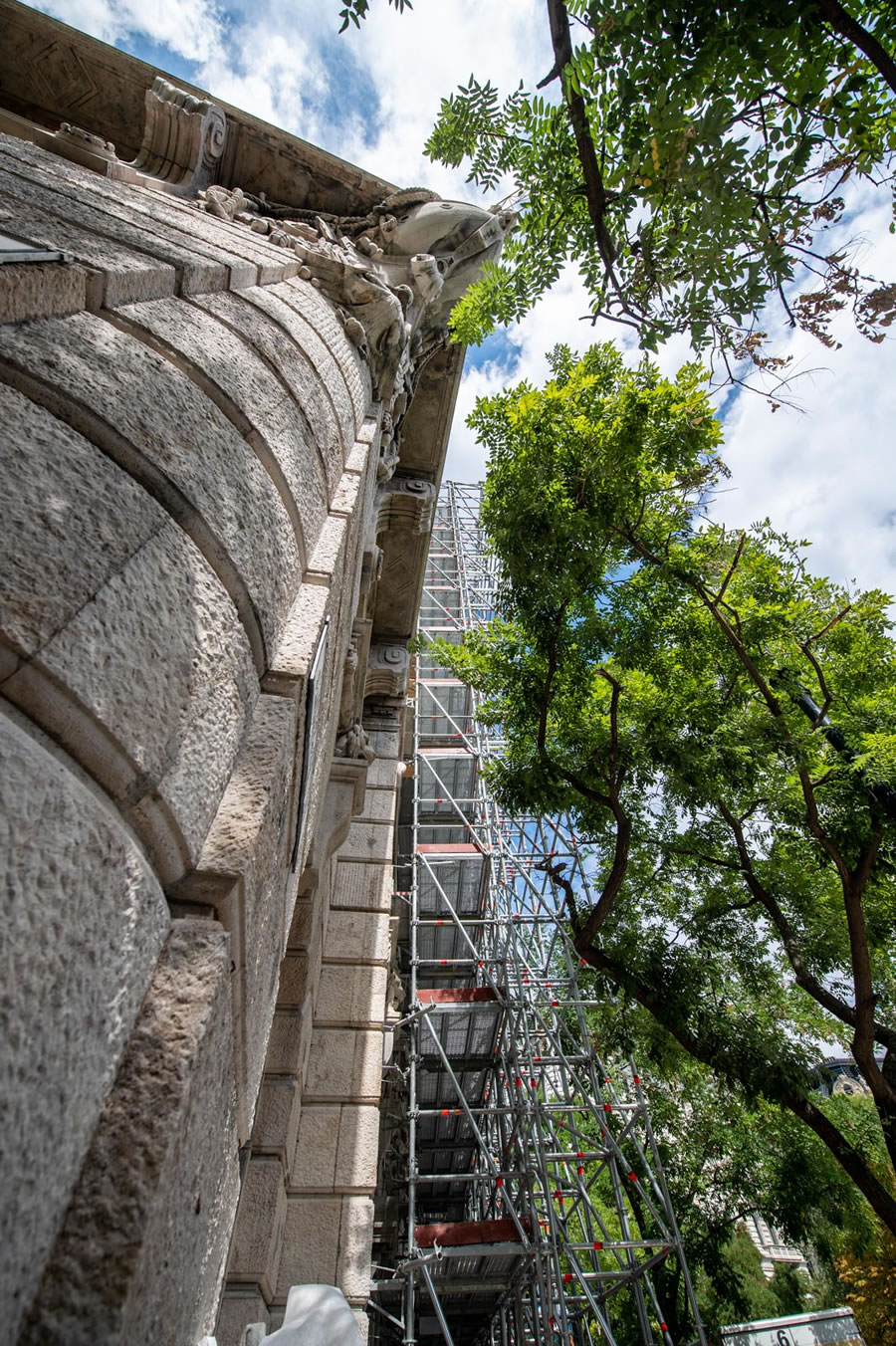

Az Adria-palota esetében egy Layher Allround állványrendszer elemeiből álló, 11 munkaszintes állványzat épült acél járólapokkal, amely teljes mértékben igazodik az épület geometriájához. A szerkezet egyfelől öt, 0,73 méter széles tagból áll, amelyek az erkélyeknél belépést biztosítanak a beugró épületrészek restaurálásához, ami azt jelenti, hogy az erkélyeknél behozták az állványzatot az oszlopok közé. Itt az érdekes geometriai kialakítás és a szűk hely miatt az Allround állványrendszer könnyű, rugalmas és gyors alkalmazhatóságára volt szükség.

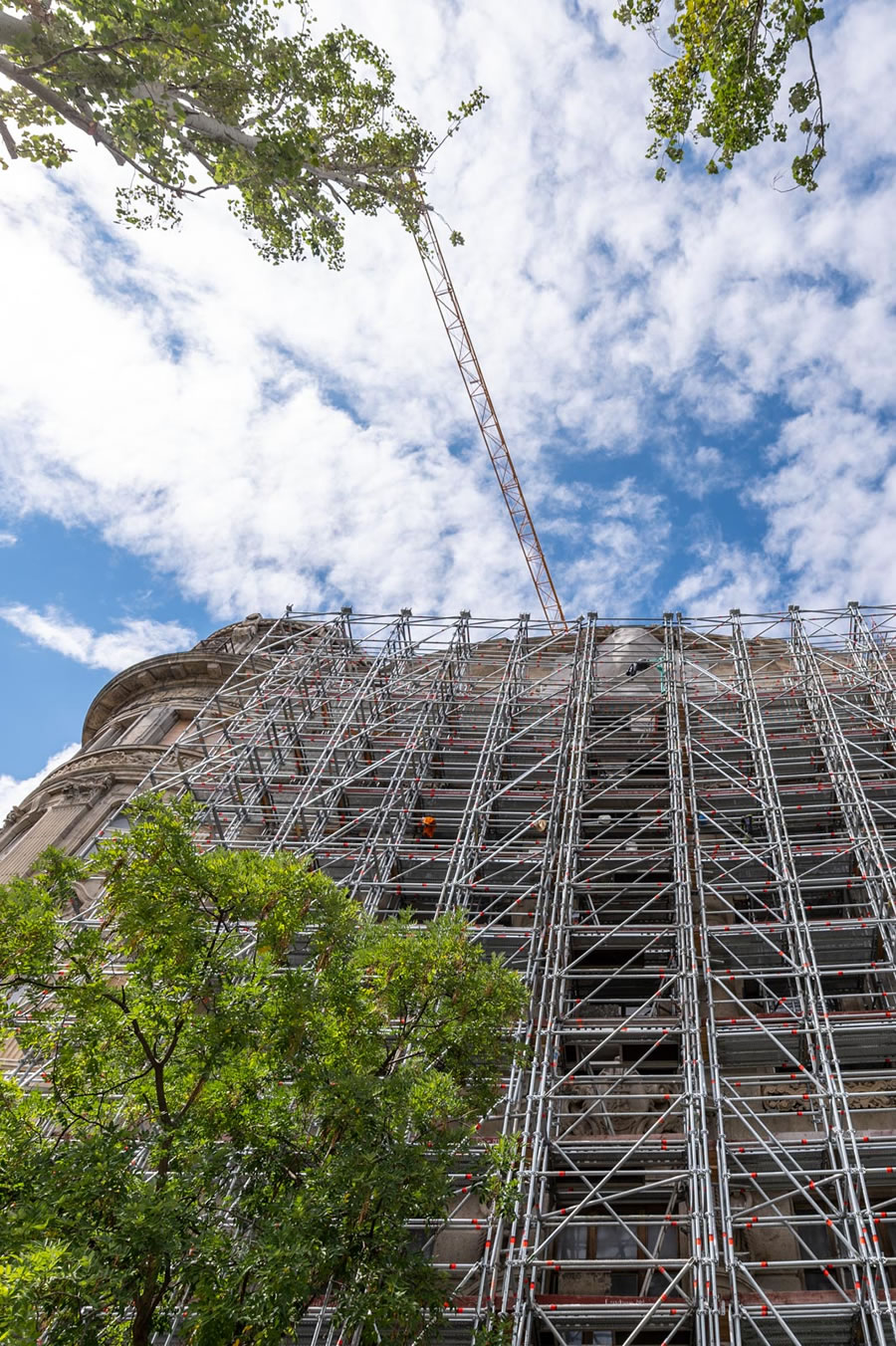

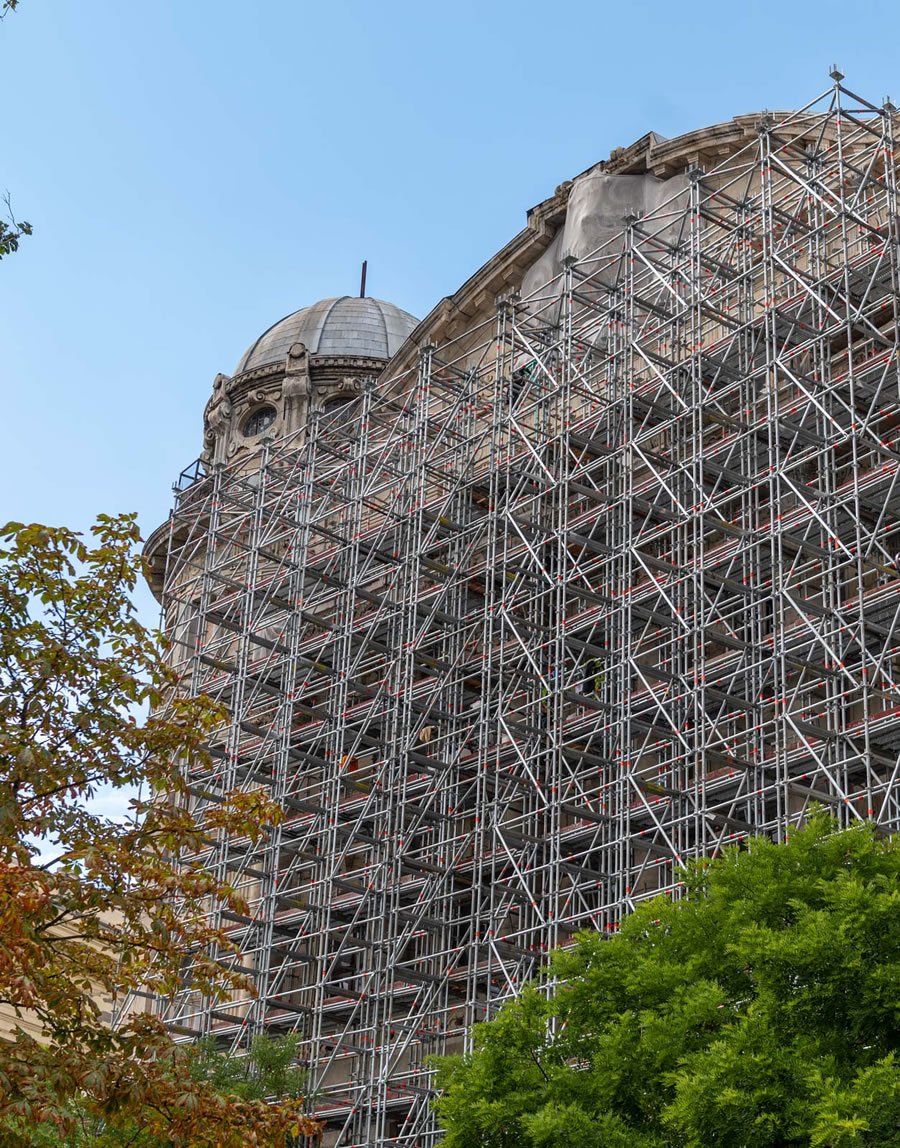

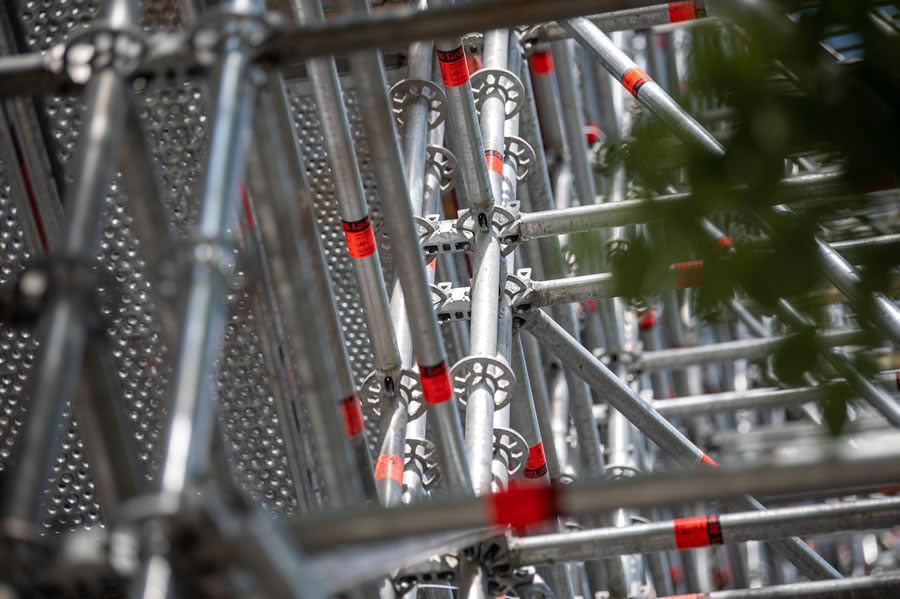

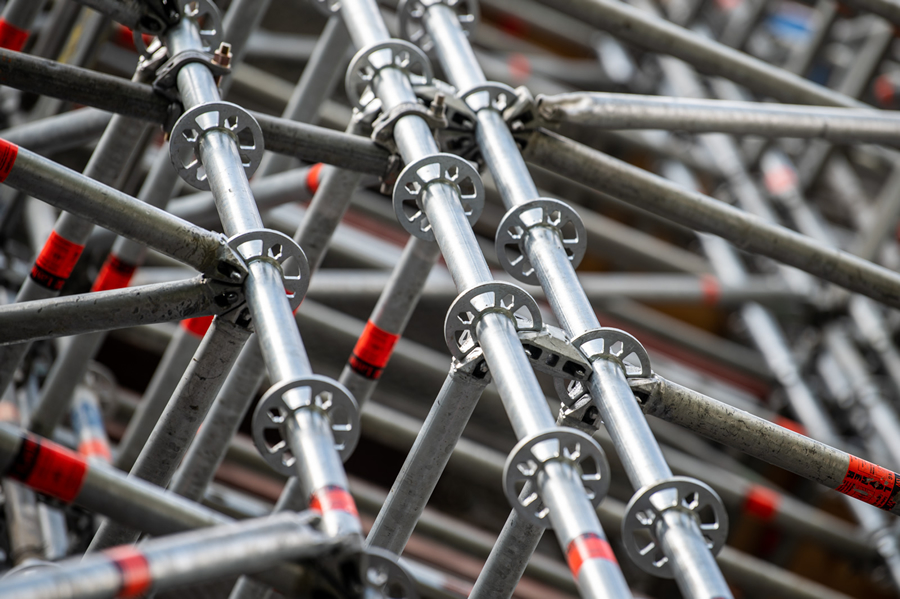

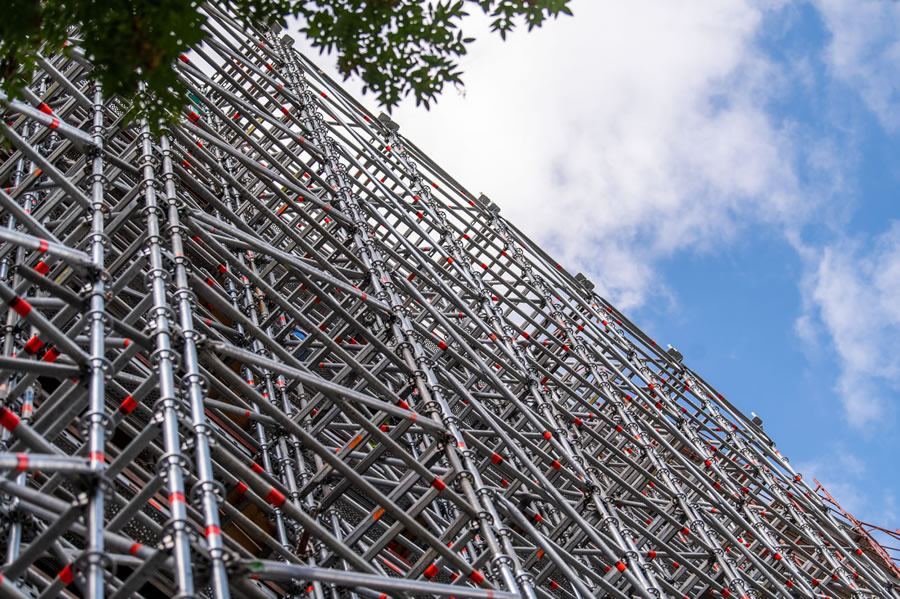

Továbbá, egy földről induló, szintén Allround elemekből és két részegységből álló állványszerkezetet is építettek a homlokzathoz. Ez a szerkezet munka- és alátámasztó állványként funkcionál. Az épület homlokzati frontjánál homlokzati állványt építettek a felújítási munkálatok elvégzése céljából. Emellett a homlokzati állványhoz rögzítve, azt megerősítve épült egy külső állványzat, amely merevítésre szolgál és ellátja az alátámasztó funkciót, így ez a szerkezet tartja meg az épület díszes timpanon részét. Megerősített lábakkal látták el a szerkezetet annak érdekében, hogy elbírja a 10 tonna/négyzetméter terhelést, amelyet az alábbi módon oldottak meg. A teherállvány középső lábainál négy Allround oszlop csatlakoztatásával érték el a nagy teherbírást, a szélső lábainál pedig dupla Allround oszlop csatlakozást alkalmaztak.

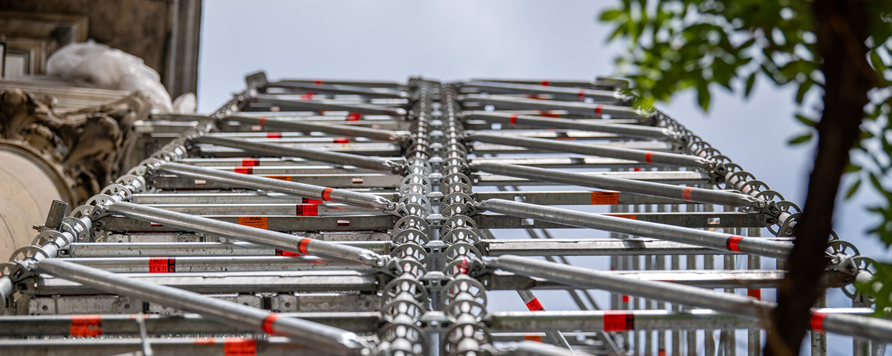

„Az állványzat oszlopainak végébe Allround keresztfejes elemek kerültek, melyek kifejezetten fa- vagy acélgerendák fogadására alkalmasak, így lehetőséget biztosítanak a megfelelő teherelosztó felület kialakítására.“- mondta el Pruzsinszki Gusztáv, a Layher Kft. állványtervező építőmérnöke.
A szakembereknek arra is figyelni kellett, hogy biztosítsák a bejárást az épületbe, így a főkaput kihagyva, aköré építették fel az állványzatot. Az állványon belüli közlekedést a kapu feletti részen létrás feljárók segítségével oldották meg.
Az Adria-palotánál alkalmazott állványzat paramétereit összefoglalva:

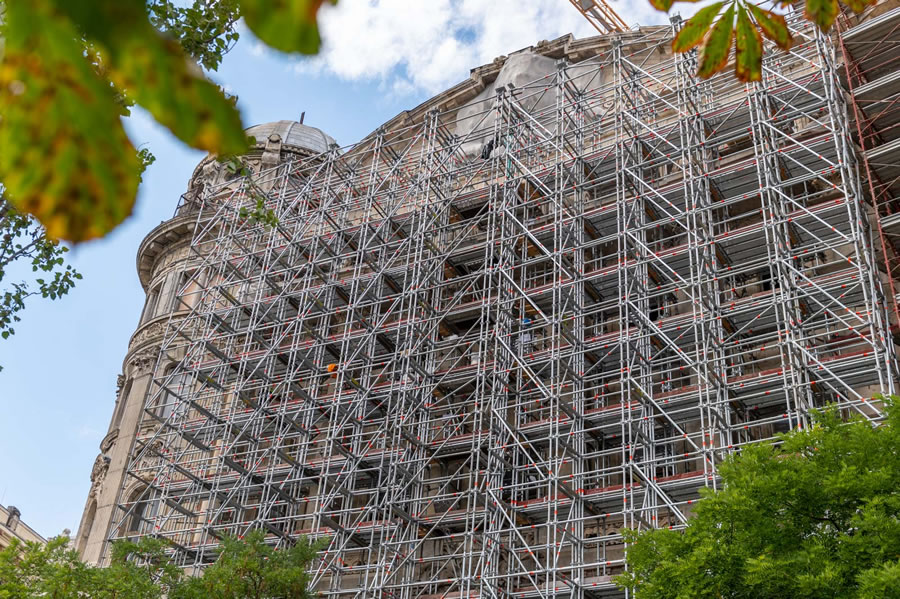

- 23,5 méter magas és 20 méter hosszú többfunkciós szerkezet
- 42 tonna állványanyag került felhasználásra
- valamint hozzávetőlegesen két hét alatt épült fel.
A projekt során alkalmazott példa jól mutatja, hogy a nagy terhek viselése kiválóan megoldható a Layher rendszeren belül, akár Allround alapelemekből, megerősítéseket alkalmazva. Ez az állványrendszer gazdaságos befektetés, hiszen addicionális szerkezet bevonása nélkül, rendszeren belül kialakíthatók többfunkciós állványszerkezetek (homlokzati állvány, alátámasztás, nagy teherviselés, nagy fesztáv), illetve segítségével szinte bármilyen forma és alakzat felépíthető.
