Árvízvédelmi szivattyútelep Landshut város számára

Árvízvédelmi szivattyútelep Landshut város számára

Vészhelyzet esetén a KSB nagy teljesítményű AmaCan P propellerszivattyúi segítenek

Landshutban nem ismétlődhet meg a 2013-ashoz hasonló árvízkatasztrófa. Erről döntött a városvezetés, mielőtt 2018-ban elindult volna az az építési projekt, amelynek célja, hogy az alsó-bajorországi várost az elkövetkező generációkra sebezhetetlenné tegye az árvizekkel szemben. Különösen az éghajlatváltozás és az ebből eredő intenzív csapadékmennyiség-növekedés miatt volt sürgető, hogy a jövőben felkészüljenek a szélsőséges időjárási jelenségekre.

Árvízvédelmi szivattyútelep Landshut város számára
Árvízvédelmi szivattyútelep Landshut város számára

Ha az árvíz és a heves esőzés együtt jelentkezik, a városi vízelvezető rendszereknek percek alatt nagy mennyiségű vizet kell elszállítaniuk a város alacsonyan fekvő részeiről. 2013-ban azonban az eddig bizonyított rendszereket túlterhelte az Isar folyó áradása. Az árvíztározó csordultig telt vízzel, az utakat elöntötte a víz és az iparterület egyes részei járhatatlanná váltak.

Landshut város új szivattyútelepét katasztrófahelyzetek esetére kellett kiépíteni – vagyis amikor az összes tározó, például az árvíztározók, a csapadékvíz-túlfolyók és a duzzasztó csatornák megtelnek és a víztömegek már nem tudnak elég gyorsan elfolyni.

Landshutban a városi közművek mintegy 92.000 háztartást látnak el villamosenergiával, földgázzal, vízzel és távfűtéssel. Egy 370 kilométer hosszú csatornahálózaton keresztül gyűjtik és szállítják a szennyvizet és a csapadékvizet, amelyet közös elvezetésű csatornákon vezetnek a Landshut-Dirna-i szennyvíztisztító telepre, vagy tiszta csapadékvíz-csatornákon keresztül közvetlenül a közeli vízfolyamokba és a mélyebb talajrétegekbe.

Árvízvédelmi szivattyútelep Landshut város számára
Árvízvédelmi szivattyútelep Landshut város számára

Felkészülés a katasztrófahelyzetre

A vészhelyzetet, azaz a túl rövid időn belüli túlzott vízbeáramlást gyakran csak számítógépen lehet előre szimulálni. Sok város nem számíthat 100%-os biztonságra az árvízvédelem terén. Gazdasági és műszaki okokból a városok csatornáit általában a néhány évente előforduló, kivételesen nagy esőzésekre méretezik, de nem az évszázados esőzésekre. A Landshut azonban 100%-os biztonságot kívánt biztosítani, ésszerű beruházási költségekkel. Egyértelmű volt, hogy ennek a létesítménynek a kiépítése nem növelheti a kapcsolódó háztartások szennyvízkezelési költségeit.

Nagy teljesítményű propellerszivattyú a KSB-től

Ebben az esetben a Lichtenecker és a Spagl tervezőiroda fel tudta használni a 2013-as árvízkatasztrófa idejéből származó adatokat, így a tényleges vízmennyiségek és vízáramlási minták beépíthetők voltak az új árvízszivattyú tervezésébe, a létesítmény és a technológia pedig ennek megfelelően volt méretezhető.

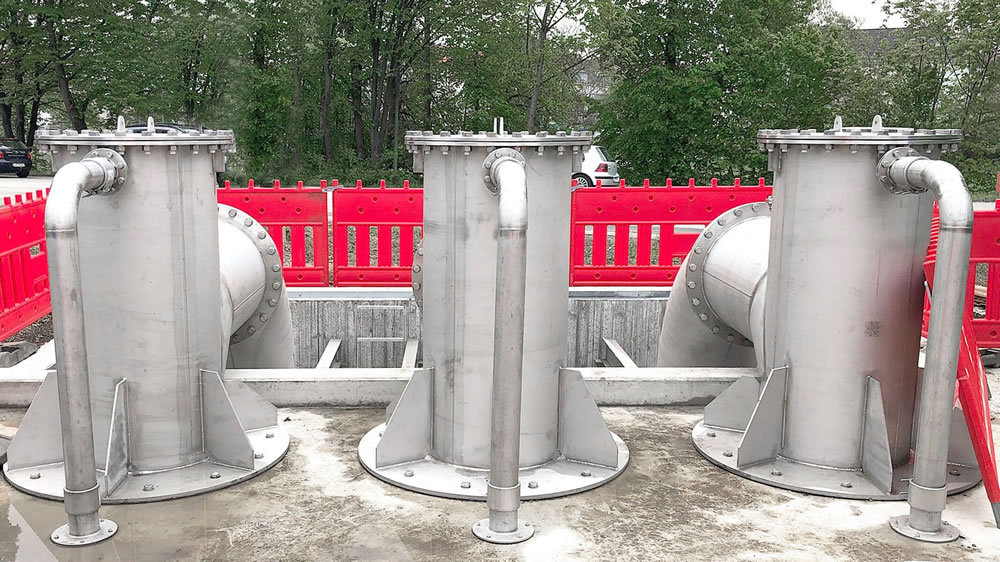

Vízelvezető medence, előtte csőaknák a szivattyúkhoz
Vízelvezető medence, előtte csőaknák a szivattyúkhoz
Vízelvezető medence, előtte csőaknák a szivattyúkhoz

Az árvízvédelmi szivattyútelep akkor kerül használatba, amikor a záportározó a magas víz miatt már nem tud elég gyorsan lefolyni. A túlfolyó vizet három nagy csövön keresztül a földalatti szivattyúállomáshoz vezetik, majd ott a KSB nagy teljesítményű AmaCan propellerszivattyúihoz áramlik. Közülük kettő vészhelyzetben folyamatosan működik, míg a harmadik csak tartalékként szolgál. Vészhelyzetben a víz a tározót a föld alatt 3 m magasságig meg tudja tölteni, majd a két szivattyú beszívja és 5 m mélységből a felszínre szivattyúzza, ahol szabályozott módon Pfettrachba tud lefolyni. A KSB szivattyúk másodpercenként akár 1 m³ vizet is képesek felszívni.

Az AmaCan P csőbúvár szivattyút erre az alkalmazásra tervezték: a szálas anyagok elleni védelem érdekében tandem elrendezésű csúszógyűrűs tömítéssel és kiváló minőségű, kopásálló csúszóanyagokkal rendelkezik. Ez azt jelenti, hogy hosszú évekig tartó, problémamentes működésre tervezték és tökéletesen alkalmas a nehezen hozzáférhető csőaknába történő állandó beépítésre.

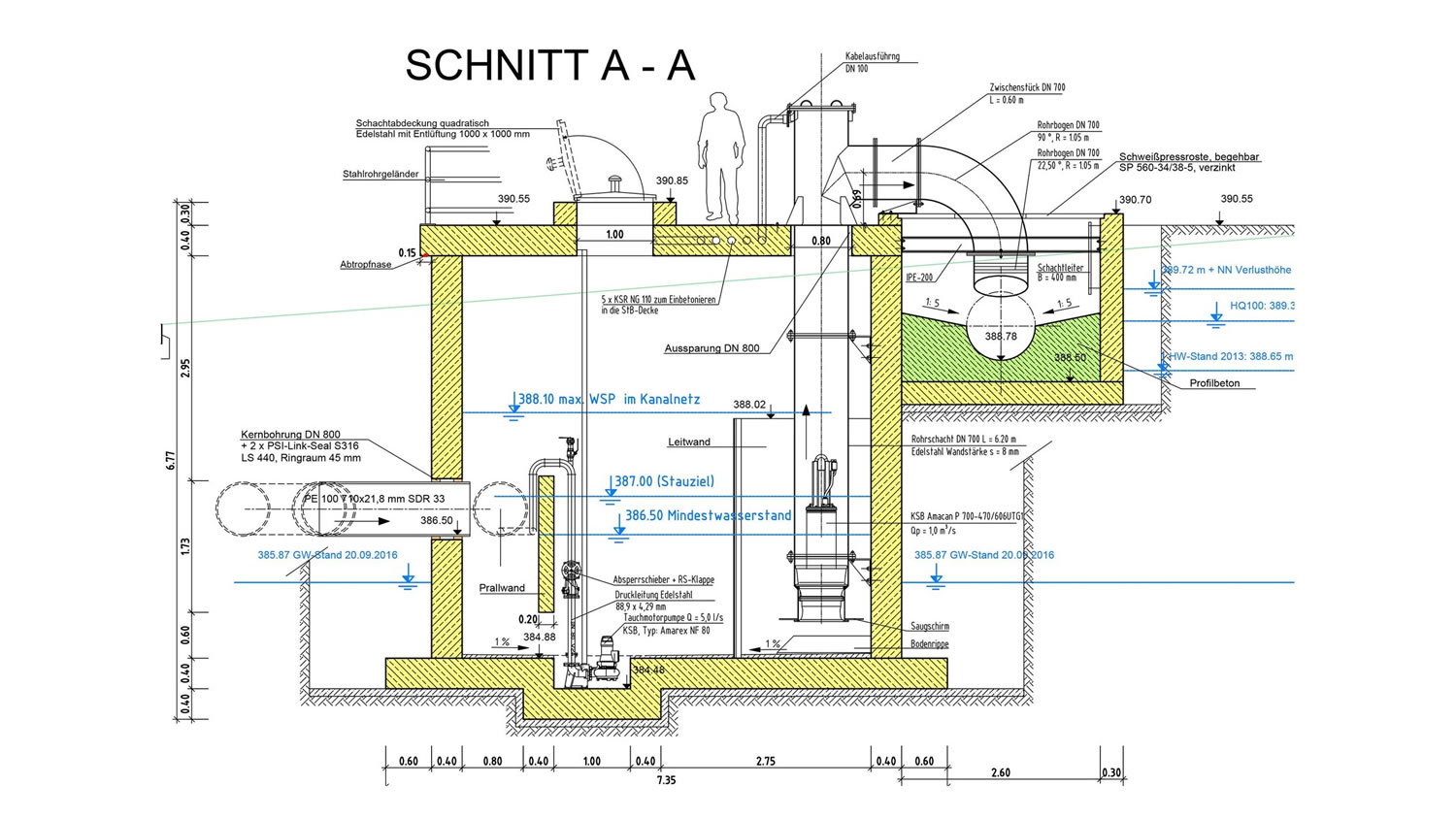

Az AmaCan P búvárszivattyúk beépítése és a vízelvezetés grafikusan ábrázolva
Az AmaCan P búvárszivattyúk beépítése és a vízelvezetés grafikusan ábrázolva
Az AmaCan P búvárszivattyúk beépítése és a vízelvezetés grafikusan ábrázolva

Az egész üzemet úgy tervezték, hogy legalább 50 évig működjön, még akkor is, ha minden érintett azt szeretné, hogy csak ritkán kelljen használni. Amikor viszont eljön az idő, pillanatok alatt beindul és kompromisszumok nélkül bizonyítania kell. A KSB gondoskodott arról, hogy ezt a drámai pillanatot viszonylag nyugodtan lehessen kezelni.

Projekt adatok:

Funkció: árvízszivattyú

Végfelhasználó: Stadtwerke Landshut

Felhasznált termékek: 3 db AmaCan P merülőszivattyú axiális propellerrel

  • térfogatáram: max. 7000 l/s
  • szállítómagasság: max. 12 m
A hírben szereplő termékek
AmaCan P - csőakna szivattyú axiális propellerrel

AmaCan P - csőakna szivattyú axiális propellerrel

Nedves környezetben felállítható búvárszivattyú, csőakna kivitelben, axiális szárnylapáttal, ECB kivitelben, egyfokozatú, egyáramlású. ATEX kivitel elérhető. Öntöző- és árvízvédelmi szivattyúállomásokban, esővíz-szivattyúként csapadékvíz szivattyútelepeken, nyers- és szűrt víz szállítására vízművekben és szennyvíztisztítókban, hűtővízszivattyúként erőművekben és az iparban, ipari vízellátáshoz, valamint a vízvédelemben, katasztrófavédelemben, akvakultúrában.
