VOGEL&NOOT

VONOVA bordázott T6 középcsatlakozású radiátorok

A behegesztett „T” alakú szelepgarnitúrával rendelkező VONOVA T6 újdonság a középcsatlakozású radiátorok között. Elegáns megjelenése mellett a T6 a fűtésszerelőknek páratlan előnyöket kínál mind az előszerelésnél, mind a fűtési rendszerbe történő beépítésnél. Energiatakarékos hőleadás az alacsony fűtésköltségek érdekében.

  • energiatakarékos hőleadás
  • integrált szeleptechnika előbeállítással
  • alkalmasak egy- és kétcsöves fűtési rendszerbe való beépítésre

Letöltések

VONOVA bordázott T6 középcsatlakozású radiátorok - részletes termékismertető

részletes termékismertető

pdf 2.2 MB
VONOVA bordázott T6 középcsatlakozású radiátorok

VONOVA T6 középcsatlakozású lapradiátorok - 11VM/300
<br>
dwg - CAD fájl

CAD fájl

zip 661.8 kB
VONOVA T6 középcsatlakozású lapradiátorok - 11VM/300
dwg

VONOVA T6 középcsatlakozású lapradiátorok - 11VM/400
<br>
dwg - CAD fájl

CAD fájl

zip 663.5 kB
VONOVA T6 középcsatlakozású lapradiátorok - 11VM/400
dwg

VONOVA T6 középcsatlakozású lapradiátorok - 11VM/500
<br>
dwg - CAD fájl

CAD fájl

zip 715.7 kB
VONOVA T6 középcsatlakozású lapradiátorok - 11VM/500
dwg

VONOVA T6 középcsatlakozású lapradiátorok - 11VM/600
<br>
dwg - CAD fájl

CAD fájl

zip 708.2 kB
VONOVA T6 középcsatlakozású lapradiátorok - 11VM/600
dwg

VONOVA T6 középcsatlakozású lapradiátorok - 11VM/900
<br>
dwg - CAD fájl

CAD fájl

zip 547.7 kB
VONOVA T6 középcsatlakozású lapradiátorok - 11VM/900
dwg

VONOVA T6 középcsatlakozású lapradiátorok - 21VM-S/300
<br>
dwg - CAD fájl

CAD fájl

zip 806.5 kB
VONOVA T6 középcsatlakozású lapradiátorok - 21VM-S/300
dwg

VONOVA T6 középcsatlakozású lapradiátorok - 21VM-S/400
<br>
dwg - CAD fájl

CAD fájl

zip 805.8 kB
VONOVA T6 középcsatlakozású lapradiátorok - 21VM-S/400
dwg

VONOVA T6 középcsatlakozású lapradiátorok - 21VM-S/500 - CAD fájl

CAD fájl

zip 1.0 MB
VONOVA T6 középcsatlakozású lapradiátorok - 21VM-S/500

VONOVA T6 középcsatlakozású lapradiátorok - 21VM-S/600
<br>
dwg - CAD fájl

CAD fájl

zip 1.0 MB
VONOVA T6 középcsatlakozású lapradiátorok - 21VM-S/600
dwg

VONOVA T6 középcsatlakozású lapradiátorok - 21VM-S/900
<br>
dwg - CAD fájl

CAD fájl

zip 665.7 kB
VONOVA T6 középcsatlakozású lapradiátorok - 21VM-S/900
dwg

VONOVA T6 középcsatlakozású lapradiátorok - 22VM/300
<br>
dwg - CAD fájl

CAD fájl

zip 943.3 kB
VONOVA T6 középcsatlakozású lapradiátorok - 22VM/300
dwg

VONOVA T6 középcsatlakozású lapradiátorok - 22VM/400 - CAD fájl

CAD fájl

zip 944.6 kB
VONOVA T6 középcsatlakozású lapradiátorok - 22VM/400

VONOVA T6 középcsatlakozású lapradiátorok - 22VM/500
<br>
dwg - CAD fájl

CAD fájl

zip 943.2 kB
VONOVA T6 középcsatlakozású lapradiátorok - 22VM/500
dwg

VONOVA T6 középcsatlakozású lapradiátorok - 22VM/600
<br>
dwg - CAD fájl

CAD fájl

zip 942.2 kB
VONOVA T6 középcsatlakozású lapradiátorok - 22VM/600
dwg

VONOVA T6 középcsatlakozású lapradiátorok - 22VM/900
<br>
dwg - CAD fájl

CAD fájl

zip 604.8 kB
VONOVA T6 középcsatlakozású lapradiátorok - 22VM/900
dwg

VONOVA T6 középcsatlakozású lapradiátorok - 33VM/300
<br>
dwg - CAD fájl

CAD fájl

zip 1.3 MB
VONOVA T6 középcsatlakozású lapradiátorok - 33VM/300
dwg

VONOVA T6 középcsatlakozású lapradiátorok - 33VM/400 - CAD fájl

CAD fájl

zip 909.2 kB
VONOVA T6 középcsatlakozású lapradiátorok - 33VM/400

VONOVA T6 középcsatlakozású lapradiátorok - 33VM/500
<br>
dwg - CAD fájl

CAD fájl

zip 907.9 kB
VONOVA T6 középcsatlakozású lapradiátorok - 33VM/500
dwg

VONOVA T6 középcsatlakozású lapradiátorok - 33VM/600
<br>
dwg - CAD fájl

CAD fájl

zip 907.9 kB
VONOVA T6 középcsatlakozású lapradiátorok - 33VM/600
dwg

VONOVA T6 középcsatlakozású lapradiátorok - 33VM/900
<br>
dwg - CAD fájl

CAD fájl

zip 743.3 kB
VONOVA T6 középcsatlakozású lapradiátorok - 33VM/900
dwg

VOGEL&NOOT hőteljesítmény kalkulátor - Webalkalmazás

Webalkalmazás

VOGEL&NOOT hőteljesítmény kalkulátor


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

11 VM 21 VM-S 22 VM 33 VM

anyag

anyag

hidegen hengerelt acéllemez

anyag

hidegen hengerelt acéllemez

anyag

hidegen hengerelt acéllemez

anyag

hidegen hengerelt acéllemez

beépítési hossz [mm]

beépítési hossz [mm]

400-2400 (300, 400 mm beépítési magasság)
400-2600 (500, 600 mm beépítési magasság)
400-2000 (900 mm beépítési magasság)

beépítési hossz [mm]

400-2400 (300, 400 mm beépítési magasság)
400-3000 (500, 600 mm beépítési magasság)
400-2000 (900 mm beépítési magasság)

beépítési hossz [mm]

400-3000 (300-600 mm beépítési magasság)
400-2000 (900 mm beépítési magasság)

beépítési hossz [mm]

400-3000 (300 mm beépítési magasság)
400-2200 (400-600 mm beépítési magasság)
400-3000 (500, 600 mm beépítési magasság)
400-1800 (900 mm beépítési magasság)

beépítési magasság [mm]

beépítési magasság [mm]

300; 400; 500; 600; 900

beépítési magasság [mm]

300; 400; 500; 600; 900

beépítési magasság [mm]

300; 400; 500; 600; 900

beépítési magasság [mm]

300; 400; 500; 600; 900

csatlakozások

csatlakozások

4×G 1/2" belső menet
2×G 3/4" külső menet, alul középen

csatlakozások

4×G 1/2" belső menet
2×G 3/4" külső menet, alul középen

csatlakozások

4×G 1/2" belső menet
2×G 3/4" külső menet, alul középen

csatlakozások

4×G 1/2" belső menet
2×G 3/4" külső menet, alul középen

felületi megjelenés

felületi megjelenés

bordázott

felületi megjelenés

bordázott

felületi megjelenés

bordázott

felületi megjelenés

bordázott

kivitel / típus

kivitel / típus

T6 középcsatlakozású
1 fűtőlap, konvektor lemez 1 rétegben

kivitel / típus

T6 középcsatlakozású
2 fűtőlap, konvektorlemez 1 rétegben

kivitel / típus

T6 középcsatlakozású
2 fűtőlap, konvektorlemez 2 rétegben

kivitel / típus

T6 középcsatlakozású
3 fűtőlap, konvektorlemez 3 rétegben

max. üzemi hőmérséklet [°C]

max. üzemi hőmérséklet [°C]

110

max. üzemi hőmérséklet [°C]

110

max. üzemi hőmérséklet [°C]

110

max. üzemi hőmérséklet [°C]

110

max. üzemi nyomás [bar]

max. üzemi nyomás [bar]

10

max. üzemi nyomás [bar]

10

max. üzemi nyomás [bar]

10

max. üzemi nyomás [bar]

10

próbanyomás [bar]

próbanyomás [bar]

13

próbanyomás [bar]

13

próbanyomás [bar]

13

próbanyomás [bar]

13

radiátor mélysége [mm]

radiátor mélysége [mm]

61 (fül nélkül)

radiátor mélysége [mm]

80 (fül nélkül)

radiátor mélysége [mm]

105 (fül nélkül)

radiátor mélysége [mm]

166 (fül nélkül)

A behegesztett „T” alakú szelepgarnitúrával rendelkező VONOVA T6 újdonság a középcsatlakozású radiátorok között. A VONOVA T6 egyaránt alkalmas mind kétcsöves, mind pedig egycsöves (ez esetben egycsöves elosztó alkalmazásával) fűtési rendszerbe való beépítésre. Elegáns megjelenése mellett a T6 a fűtésszerelőknek páratlan előnyöket kínál mind az előszerelésnél, mind a fűtési rendszerbe történő beépítésnél.

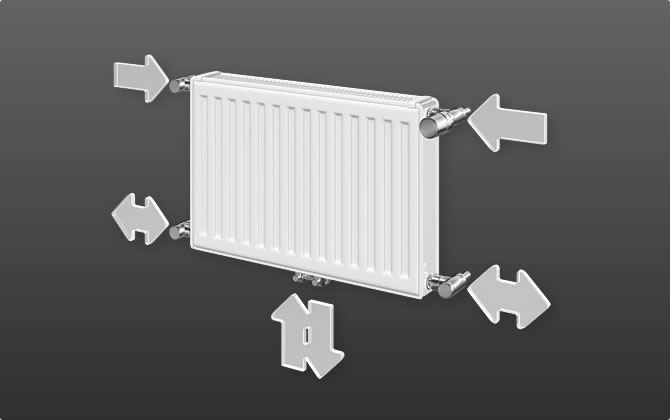

Csatlakozási változatok
Szelepes és kompakt radiátorként egyaránt beépíthető.

VONOVA T6 középcsatlakozású radiátorok - csatlakozási változatok
VONOVA T6 középcsatlakozású radiátorok - csatlakozási változatok

Méretváltozatok
Egyazon csatlakoztatási pontra bármely méretű T6 radiátor felszerelhető, így az építési hosszúság, magasság és mélység bármikor, utólag is szabadon választható.

VONOVA T6 középcsatlakozású radiátorok - méretváltozatok
VONOVA T6 középcsatlakozású radiátorok - méretváltozatok

Megfordítható szelepoldal
A szelepegység - és ezzel a termosztátfej is - a jobb oldalról a bal oldalra átszerelhető. Ehhez a radiátort nem kell forgatni, a csatlakozásokat nem kell felcserélni.

VONOVA T6 középcsatlakozású radiátorok - megfordítható szelepoldal
VONOVA T6 középcsatlakozású radiátorok - megfordítható szelepoldal

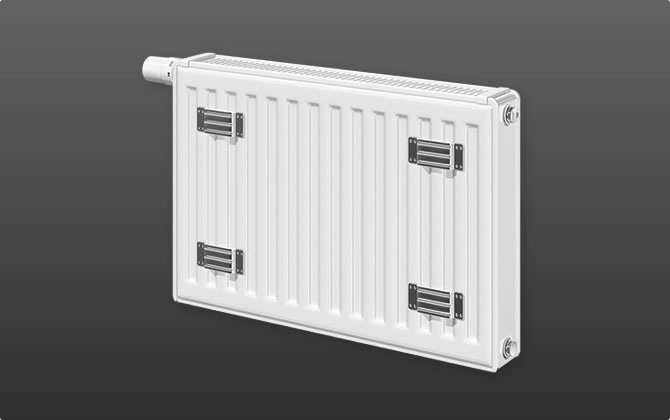

Rugalmas megoldások a rögzítésnél

VONOVA T6 középcsatlakozású radiátorok - rugalmas rögzítési megoldás
VONOVA T6 középcsatlakozású radiátorok - rugalmas rögzítési megoldás

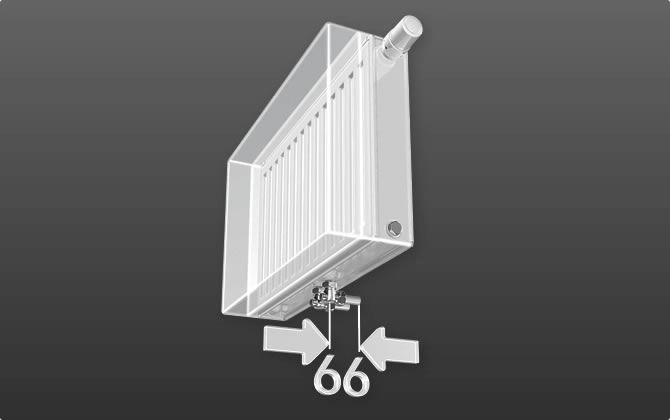

Típusváltozatok
A csatlakozások faltól való távolsága egységes bármely több fűtőlapos radiátor esetén (a speciális szögvas felerősítő szett alkalmazásakor az egy fűtőlapos radiátorok esetében is).

VONOVA T6 középcsatlakozású radiátorok - típusváltozatok
VONOVA T6 középcsatlakozású radiátorok - típusváltozatok

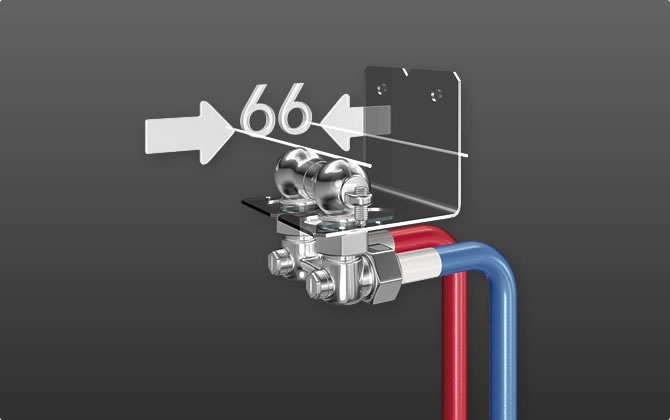

Tökéletes előszerelhetőség
Az előcsövezés és a rendszervizsgálat (nyomáspróba) a radiátor nélkül is elvégezhető.

VONOVA T6 középcsatlakozású radiátorok - tökéletes előszerelhetőség
VONOVA T6 középcsatlakozású radiátorok - tökéletes előszerelhetőség
