ORION Pro Line HP levegő-víz hőszivattyúk

Letöltések

ORION Pro Line HP levegő-víz hőszivattyúk

pdf 3.4 MB

részletes termékismertető

ORION Pro Line HP levegő-víz hőszivattyúk – Üzembehelyezési, üzemeltetési, hibaelhárítási leírás

pdf 3.7 MB

alkalmazástechnikai útmutató

ORION Pro Line HP levegő-víz hőszivattyúk

pdf 95.9 kB

műszaki adatlap

ORION Pro Line HP 8 kW-1F levegő-víz hőszivattyú - Vízhőmérsékletek hűtés üzemmódban

pdf 75.9 kB

tervezési segédlet

ORION Pro Line HP 11 kW-1F levegő-víz hőszivattyú - Vízhőmérsékletek fűtés üzemmódban

pdf 75.7 kB

tervezési segédlet

ORION Pro Line HP 15 kW levegő-víz hőszivattyú - Vízhőmérsékletek fűtés üzemmódban

pdf 76.0 kB

tervezési segédlet

ORION Pro Line HP 22 kW-3F evegő-víz hőszivattyú - Vízhőmérsékletek fűtés üzemmódban

pdf 81.1 kB

tervezési segédlet

ORION Pro Line HP levegő-víz hőszivattyúk

zip 5.2 MB

CAD fájl

Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

	ORION PRO LINE HP 8 kW-1F	ORION PRO LINE HP 11 kW-1F	ORION PRO LINE HP 15 kW-1F	ORION PRO LINE HP 22 kW-3F
áramfelvétel [A]	áramfelvétel [A] 2,9-10	áramfelvétel [A] 3,9-14,1	áramfelvétel [A] 5,17-18,3	áramfelvétel [A] 2,99-10,3
elektromos teljesítményfelvétel [kW]	elektromos teljesítményfelvétel [kW] 0,64-2,18 0,79-2,10 (melegvíz) 0,79-2,19 (hűtés)	elektromos teljesítményfelvétel [kW] 0,85-2,95 1,1-2,87 (melegvíz) 1,08-3,07 (hűtés)	elektromos teljesítményfelvétel [kW] 1,13-3,83 1,41-3,73 (melegvíz) 1,39-3,99 (hűtés)	elektromos teljesítményfelvétel [kW] 1,68-5,77 01,67-5,01 (melegvíz) 1,99-5,6 (hűtés)
ErP energiahatékonysági osztály	ErP energiahatékonysági osztály A+++ (fűtés) A++ (melegvíz)	ErP energiahatékonysági osztály A+++ (fűtés) A++ (melegvíz)	ErP energiahatékonysági osztály A+++ (fűtés) A++ (melegvíz)	ErP energiahatékonysági osztály A+++ (fűtés) A++ (melegvíz)
fűtőteljesítmény [kW]	fűtőteljesítmény [kW] 3,3-8,3 (fűtés) 3,7-7,4 (melegvíz)	fűtőteljesítmény [kW] 4,5-11,4 (fűtés) 5,5-10,2 (melegvíz)	fűtőteljesítmény [kW] 5,9-14,8 (fűtés) 6,6-13,2 (melegvíz)	fűtőteljesítmény [kW] 8,8-22 (fűtés) 7,8-17,6 (melegvíz)
hatékonyság - EER érték	hatékonyság - EER érték 2,65-3,04 (hűtés)	hatékonyság - EER érték 2,67-3,06 (hűtés)	hatékonyság - EER érték 2,71-3,1 (hűtés)	hatékonyság - EER érték 2,73-3,12 (hűtés)
hűtőközeg	hűtőközeg R290	hűtőközeg R290	hűtőközeg R290	hűtőközeg R290
hűtőteljesítmény [kW]	hűtőteljesítmény [kW] 2,4-5,8	hűtőteljesítmény [kW] 3,3-8,2	hűtőteljesítmény [kW] 4,3-10,8	hűtőteljesítmény [kW] 6,2-15,3
max. üzemi nyomás [MPa]	max. üzemi nyomás [MPa] 3,2	max. üzemi nyomás [MPa] 3,2	max. üzemi nyomás [MPa] 3,2	max. üzemi nyomás [MPa] 3,2

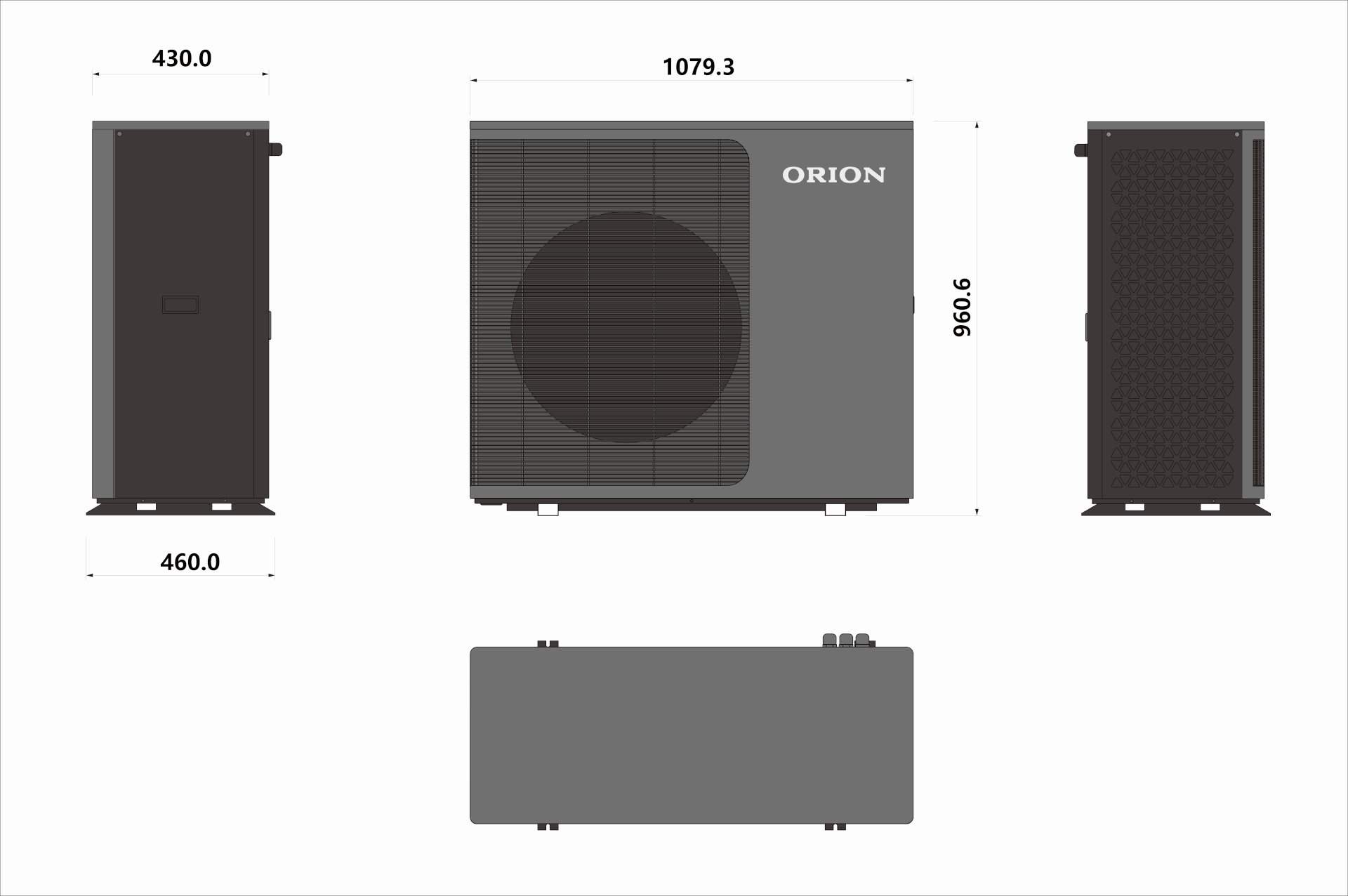

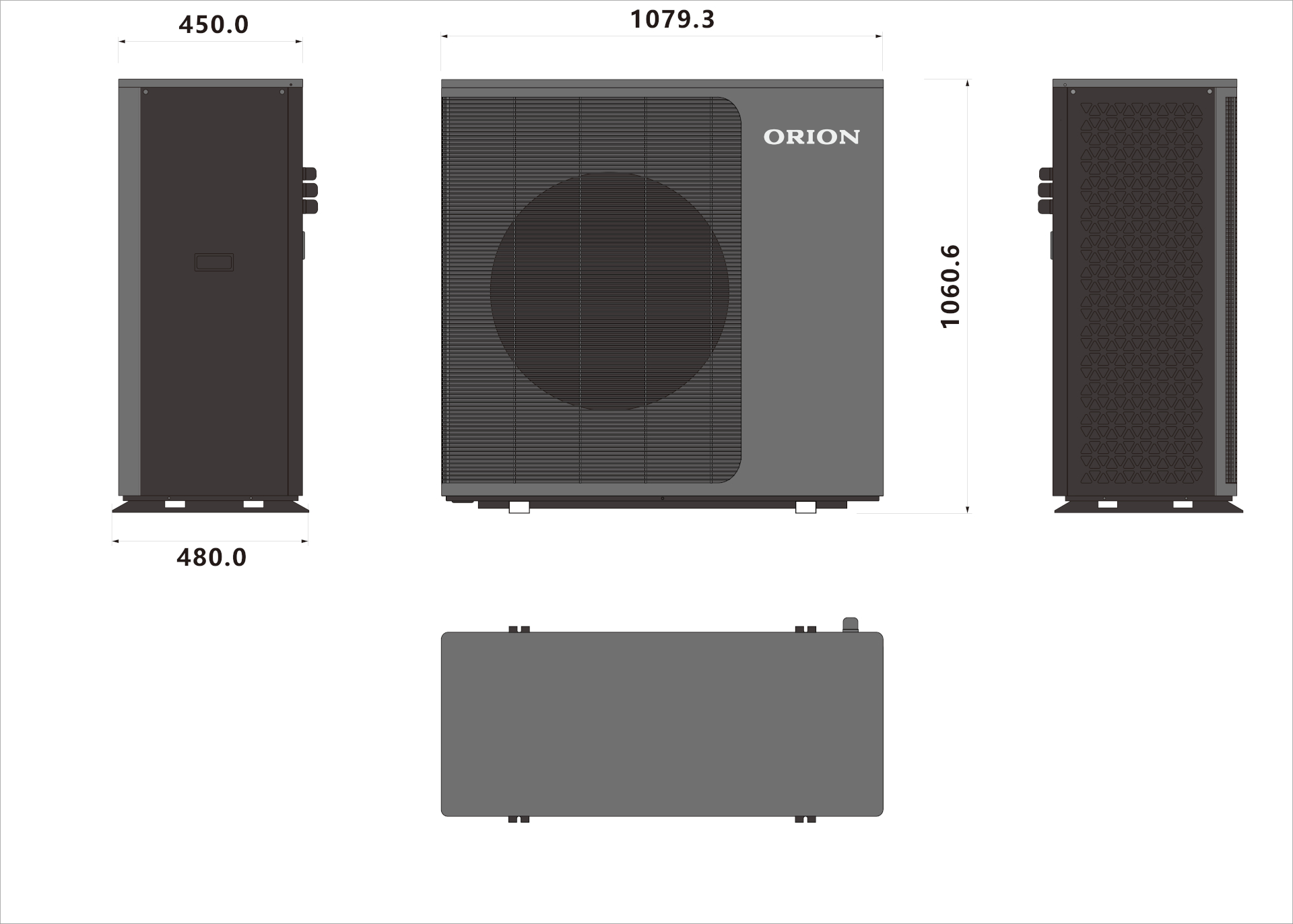

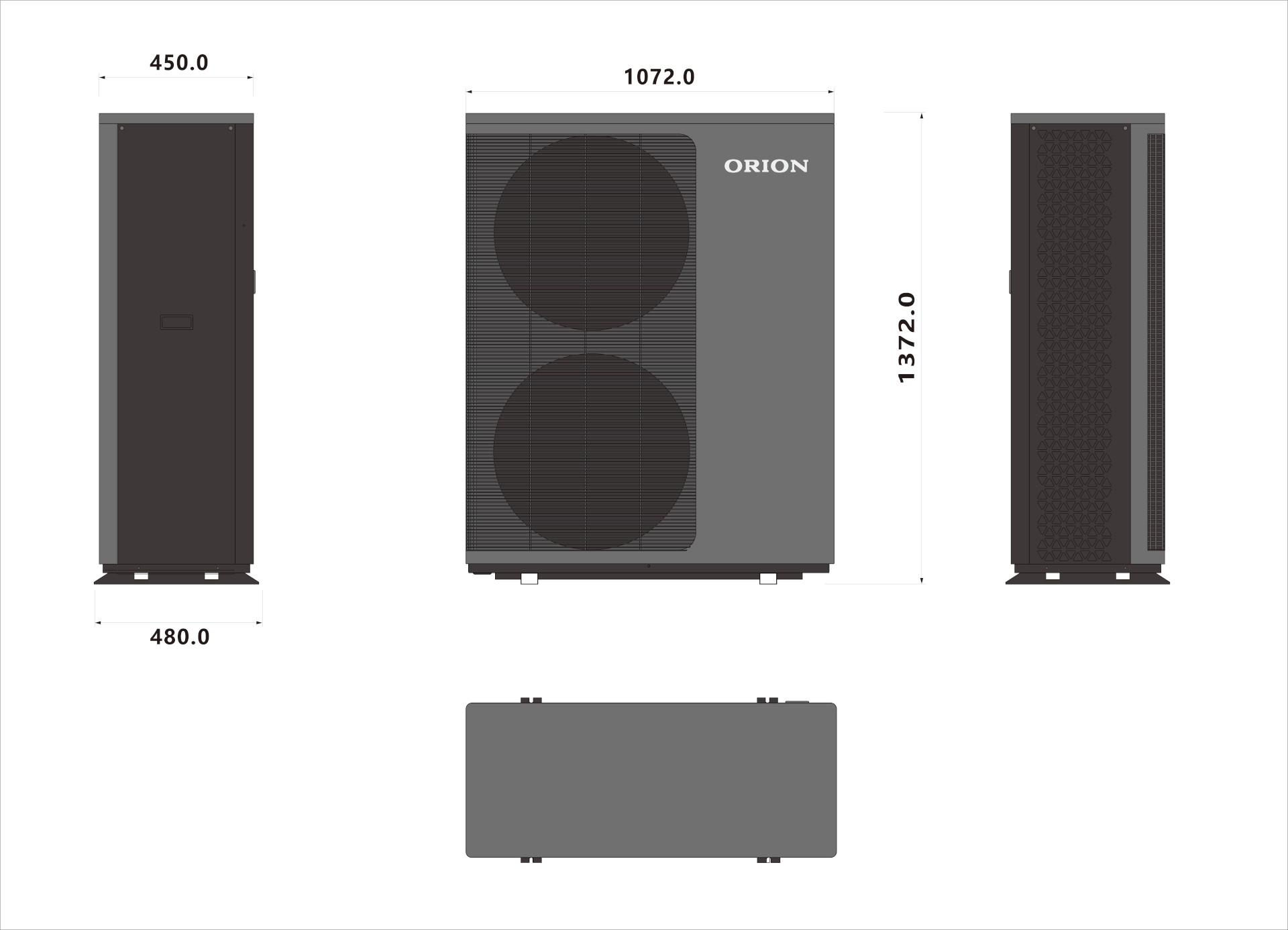

méretek, A×B×C [mm]	méretek, A×B×C [mm] 1080×460×820	méretek, A×B×C [mm] 1080×460×960	méretek, A×B×C [mm] 1080×480×1060	méretek, A×B×C [mm] 1080×480×1372
nettó tömeg [kg]	nettó tömeg [kg] 112	nettó tömeg [kg] 120	nettó tömeg [kg] 138	nettó tömeg [kg] 170
tápfeszültség [V]	tápfeszültség [V] 230	tápfeszültség [V] 230	tápfeszültség [V] 230	tápfeszültség [V] 400
üzemi hőmérséklet [°C]	üzemi hőmérséklet [°C] -25...+43	üzemi hőmérséklet [°C] -25...+43	üzemi hőmérséklet [°C] -25...+43	üzemi hőmérséklet [°C] -25...+43
üzemi vízhőmérséklet [°C]	üzemi vízhőmérséklet [°C] +20...+70 (fűtés) +7...+35 (hűtés)	üzemi vízhőmérséklet [°C] +20...+70 (fűtés) +7...+35 (hűtés)	üzemi vízhőmérséklet [°C] +20...+70 (fűtés) +7...+35 (hűtés)	üzemi vízhőmérséklet [°C] +20...+70 (fűtés) +7...+35 (hűtés)
védettség	védettség IPX4	védettség IPX4	védettség IPX4	védettség IPX4
zajszint [dB]	zajszint [dB] ≦47	zajszint [dB] ≦50	zajszint [dB] ≦52	zajszint [dB] ≦53
