Hő- és füstelvezetési funkciót ellátó felülvilágító kupolák , hőveszteséget csökkentő továbbfejlesztett hőszigetelésű lábazattal, fény- és hőátbocsátás szempontjából többféle fedéssel, lágyhéjalású tetőkbe. Az egyenes vagy ferde kivitelű, 30 mm vastag hőszigetelésű 350 mm magas lábazat a tető vízszigeteléssel közvetlen összeforrasztást elősegítendő bitumen vagy PVC bevonattal ellátott. A kupolák nyitását pneumatikus vezérlés, valamint 93°C-ra kalibrált thermoautomata biztosítja.

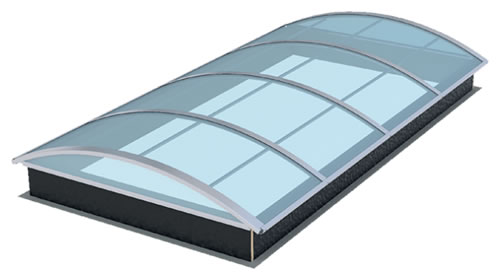

Fix felülvilágító kupolák hőveszteséget csökkentő továbbfejlesztett hőszigetelésű lábazattal, fény- és hőátbocsátás szempontjából többféle fedéssel, lágyhéjalású tetőkbe. Az egyenes kivitelű, 30 mm vastag hőszigetelésű 350 mm magas lábazat a tető vízszigeteléssel közvetlen összeforrasztást elősegítendő bitumen vagy PVC bevonattal ellátott.

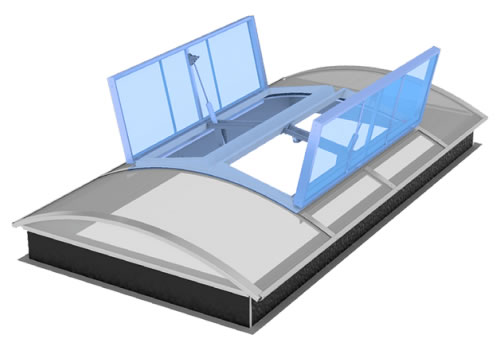

Fix és nyitható felülvilágító kupolák hőveszteséget csökkentő továbbfejlesztett hőszigetelésű lábazattal, fény- és hőátbocsátás szempontjából többféle fedéssel, lágyhéjalású tetőkbe. Az egyenes vagy ferde kivitelű lábazat hőszigetelt, 350 mm magas, ami a tető vízszigeteléssel közvetlen összeforrasztást elősegítendő bitumen vagy PVC bevonattal ellátott. A nyitható változatok között megtalálhatók a kézi nyitású tetőkibúvók, az elektromos, valamint a pneumatikus nyitószerkezetekkel ellátott kupolák, melyek természetes szellőztetési, illetve hő- és füstelvezetési funkciókat látnak el.
Az EXUBAIE V2 egy alul, felül vagy oldalt zsanérozott, kifelé vagy befelé nyíló, elektromos vagy pneumatikus nyitószerkezettel ellátott hő- és füstelvezető ablak. Karcsú profiljának köszönhetően az üvegfelület profilhoz viszonyított aránya igen magas. Ugyanakkor sokkal nagyobb hatásos nyílásfelülettel rendelkezik a hagyományos hő- és füstelvezetőkhöz képest. Belülről nézve a csak nyíló változat nyitó mechanizmusa teljesen rejtett, míg a nyíló+záró változat mechanizmusa rendkívül diszkrét megjelenésű.
Fix és nyitható felülvilágító kupolák meglévő nyílásra, továbbfejlesztett hőszigetelésű lábazattal, felújításhoz, átalakításhoz. A lábazat lehet 150 mm magas, egyenes, vagy 300 mm magas ferde kivitelű. A nyitható változatok között megtalálhatók a kézi, mechanikus nyitású tetőkibúvók, az elektromos, valamint a pneumatikus nyitószerkezetekkel ellátott kupolák, melyek természetes szellőztetési, illetve hő- és füstelvezetési funkciókat látnak el.
