KRL Kontrol Kft.

RT típusú fázisjavító berendezés

A kondenzátorok kizárólagos beszállítója a német Electronicon GmbH, melynek robbanásbiztos, emelt feszültség-, és hőmérséklettűrésű kondenzátorait világszerte elismerik. A különböző védelmi mechanizmusoknak (öngyógyulás, túlnyomásos leszakadás-biztosítás) és a sokéves gyártási tapasztalatnak köszönhetően a gyártó MKP, MKPg és MKP UHD kondenzátora garancia a megbízható, hosszútávú és balesetmentes működésre.

  • kompakt kivitel, helytakarékos kialakítás
  • védettség: IP 20, kérésre IP54
  • 2010-ben Magyar Termék Nagydíj

Letöltések

RT típusú fázisjavító berendezés, normál és alacsonyan szennyezett hálózatra faliszekrényben - műszaki adatlap

műszaki adatlap

pdf 362.5 kB
RT típusú fázisjavító berendezés, normál és alacsonyan szennyezett hálózatra faliszekrényben

RTDB fázisjavító
berendezés - általános termékismertető

általános termékismertető

pdf 565.0 kB
RTDB fázisjavító berendezés

Kondenzátorok (építőelemek) - részletes termékismertető

részletes termékismertető

pdf 660.6 kB
Kondenzátorok (építőelemek)


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

RT RTDB

bemeneti frekvencia [Hz]

bemeneti frekvencia [Hz]

50

bemeneti frekvencia [Hz]

50

cél cosφ

cél cosφ

0,8 kapacitív és 0,8 induktív
között digitálisan állítható

cél cosφ

0,8 kapacitív és 0,8 induktív
között digitálisan állítható

dielektrikum vesztesége [W/kvar]

dielektrikum vesztesége [W/kvar]

≤0,2

dielektrikum vesztesége [W/kvar]

≤0,2

fokozatteljesítmény [kvar]

fokozatteljesítmény [kvar]

1,25-2,5-5-7,5-10-15-20-25-35-40-50

fokozatteljesítmény [kvar]

1,25-2,5-5-7,5-10-15-20

környezeti hőmérséklet [°C]

környezeti hőmérséklet [°C]

-20…+40

környezeti hőmérséklet [°C]

-20…+40

max. áramtorzítás (THDI) [%]

max. áramtorzítás (THDI) [%]

20

max. áramtorzítás (THDI) [%]

20

névleges meddőteljesítmény (Q) [kvar]

névleges meddőteljesítmény (Q) [kvar]

8,75-150

névleges meddőteljesítmény (Q) [kvar]

8,75-50

védettség

védettség

IP 20; IP 54 (kültéri kivitel)

védettség

IP 20; IP 54 (kültéri kivitel)

Fázisjavító berendezés normál és alacsonyan szennyezett hálózatra (ITHD ≤ 20 %), faliszekrényben, 150 kvar-ig

  • Kompakt kivitel, helytakarékos kialakítás, kis helyen is elfér
  • Védettség: IP 20; kérésre kültéri kivitel (IP 54)
  • Kondenzátorok: Electronicon gyártmányú; MKP 1,25/2,5 kvar; MKPg 5/10/12,5/25 kvar, maximális feszültségtűrés: 480 V
  • Szekrény: faliszekrény, pontos méret a teljesítményszinttől függ (magasság x szélesség x mélység):
    55 kvar-ig, 4 fokozat: 600 x 400 x 260 mm2
    57,5 kvar-ig, 5 fokozat: 600 x 500 x 260 mm2
    150 kvar-ig, 5 fokozat: 800 x 800 x 300 mm2
  • Vonatkozó szabványok: MSZ EN 61439/1-2; IEC 61921
  • TÜV tanúsítvány száma: MK 69249379 0001, bevizsgálva, megfelelt
  • 2010-ben Magyar Termék Nagydíj

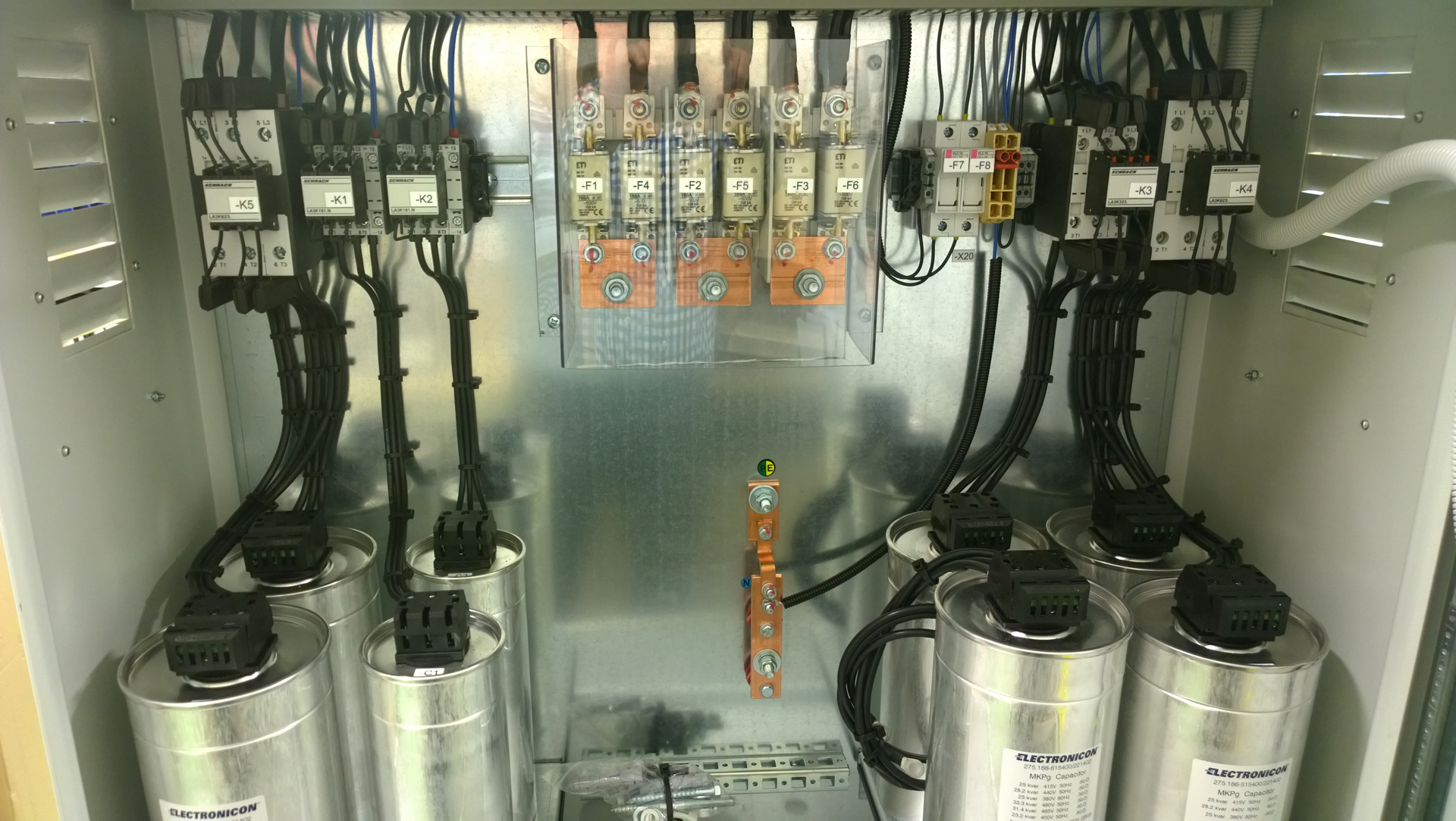

RT típusú fázisjavító berendezés
RT típusú fázisjavító berendezés

Az RT típusú fázisjavító berendezés műszaki adatai:

Névleges teljesítmény: 8,75 kvar-tól 150 kvar-ig
Névleges feszültség: 400 V
Max. feszültség: 1,1 Un
Max. áramtorzítás: 20%
Hálózati frekvencia: 50 Hz
Védettség: IP 20, kültéri kivitel IP 54
Környezeti hőmérséklet: –20...+40°C „D” hőmérséklet osztály
Kondenzátorok: Electronicon  gyártmányú, MKP 1,25 kvar, 2,5 kvar, 5 kvar, MKPg 10 kvar, 12,5 kvar, 25 kvar 3 fázisú, Un=415 V, PCB mentes
Kisütő ellenállások: belül csatlakoztatva
Vezérlő automatika: mikroprocesszor vezérlésű, folyamatos digitális cosφ kijelzéssel
Mágneskapcsoló: speciális kondenzátor kapcsoló
Szekrény: faliszekrény, porszórt RAL 7035 világosszürke
Dielektrikum vesztesége: ≤ 0,2 W/kvar
Cél cosφ: 0,5 kapacitív és 0,5 induktív digitálisan állítható
Áramváltó jel: CT.../5A
Feszültség jel: belsőleg csatlakoztatva
Vonatkozó szabványok: MSZ EN61439-1; 61439-2/2011; IEC61921:2003; TÜV által bevizsgálva MEGFELELT
TÜV tanúsítvány száma: MK 69249379 0001
