TA-6 hatjáratú szelep átváltó rendszerekhez

Letöltések

részletes termékismertető

pdf 2.1 MB angol

TA-6 hatjáratú szelep átváltó rendszerekhez
(HU TA-6-way valve ed.14 11.2024)

CAD fájl

dwg 2.6 MB

TA-6 hatjáratú váltócsap

Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok


alkalmazási terület	alkalmazási terület fűtési és hűtési rendszerekben
csatlakozások	csatlakozások eurokónusz, lapos tömítés
felületkezelés	felületkezelés krómozott ház, szelepszár, elzáró elem (Standard kivitel); festett "sárga" ház, krómozott szelepszár és elzáró elem (DZR kivitel)
funkció / felhasználás célja	funkció / felhasználás célja üzemmódváltás fűtési/hűtési rendszerek között, szabályozás-beszabályozás TA-MODULATOR vagy TA-COMPACT-P PIBCV szelepekkel együttműködve, tömörzárás
használható szelepmozgatók	használható szelepmozgatók TA-M106, TA-106 CO,TA-MC106Y
jelleggörbe	jelleggörbe lineáris ON/OFF szabályozáshoz
közeg	közeg víz, semleges folyadékok, víz-glikol keverék max. 57%
max. nyomáskülönbség (Δp_max) [kPa]	max. nyomáskülönbség (Δp_max) [kPa] 200
max. üzemi hőmérséklet [°C]	max. üzemi hőmérséklet [°C] +120
méret - átmérő [mm]	méret - átmérő [mm] DN 15-20
min. üzemi hőmérséklet [°C]	min. üzemi hőmérséklet [°C] -10
szelepház anyaga	szelepház anyaga sárgaréz CW617N (Standard kivitel); sárgaréz CW602N (DZR kivitel)
szivárgási osztály	szivárgási osztály A osztály (EN-12266-1/12-P12 szerint)

Áttekintés

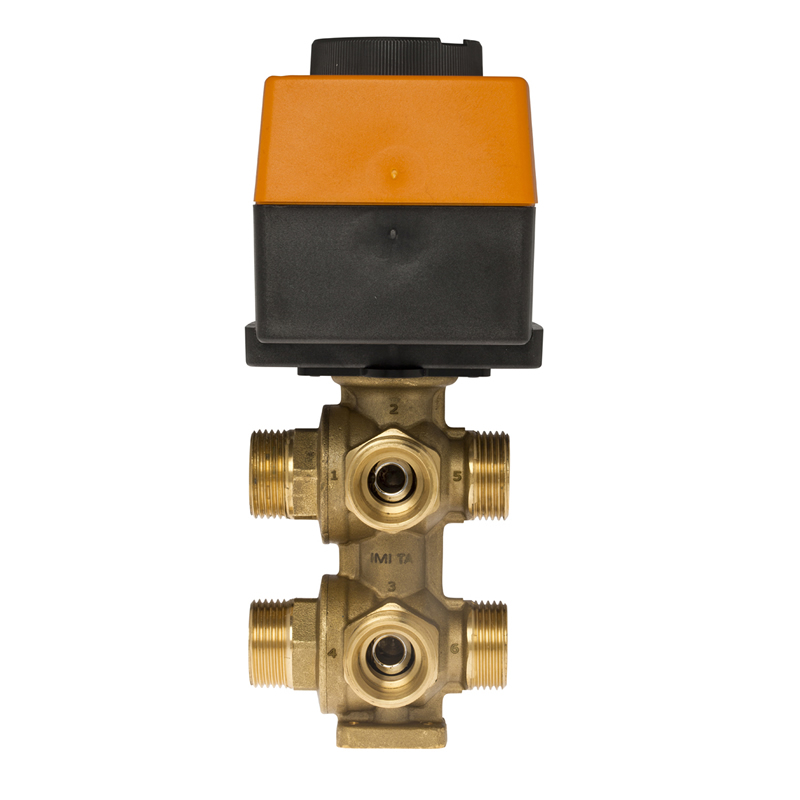

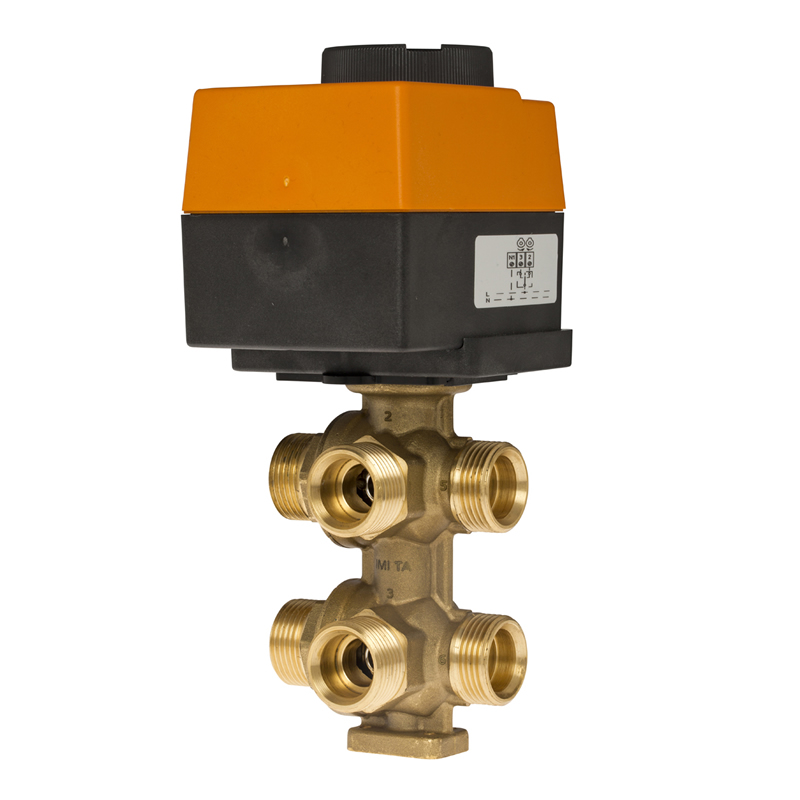

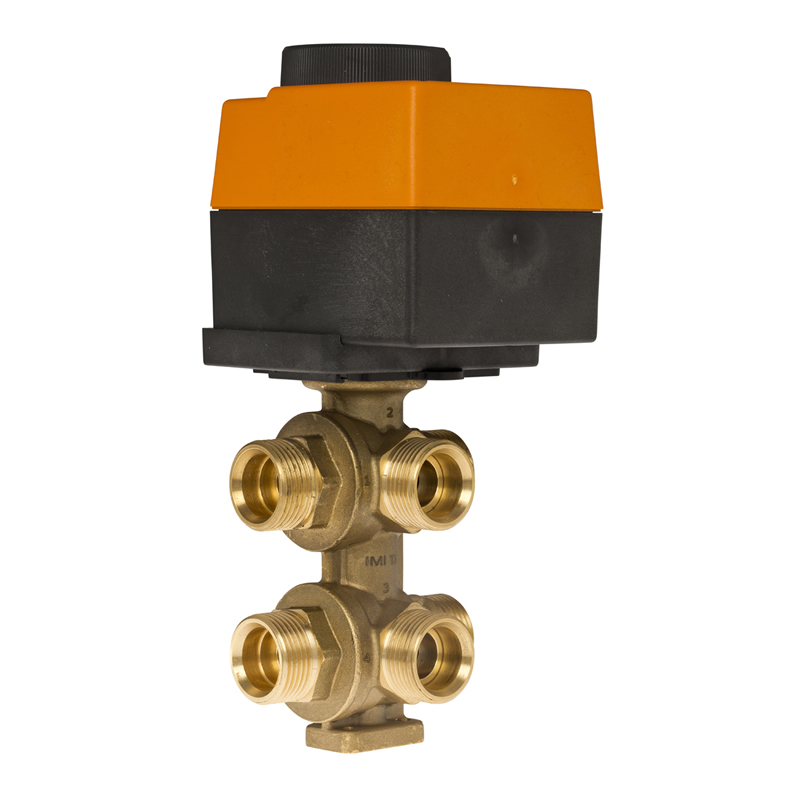

Az IMI TA-6 hatjáratú váltócsap a fűtési/hűtési üzem átváltására szolgál felületfűtési/-hűtési rendszerekben, ezáltal az ún. üzemmódváltó („change-over”) rendszerek egyik fontos eleme. A TA-6 csak az üzemmódváltásról gondoskodik, a szabályozásról, beszabályozásról nem.

Galéria

A szabályozás, beszabályozás feladatát egy vagy két kombinált, nyomáskülönbség-független motoros szelep (TA-Modulator vagy TA-Compact-P) végzi az IMI üzemmódváltó megoldásában. A TA-Modulator meghajtója (TA-Slider 160 CO vagy TA-Slider 500 CO) látja el tápfeszültséggel és ad jelet egy relén keresztül a TA-6 váltócsap negyedfordulatos meghajtójának (TA-M106) az üzemmód váltásra.

tömörzárású váltócsap
nyomáskiegyenlítő csatorna
kevesebb vezeték
a szabályozási, beszabályozási és üzemmód váltó funkciók szétválasztása miatt, beszabályozott rendszer, pontosabb szabályozás érhető el
