G-U Párhuzamos toló, toló-bukó, harmonika és emelő-toló vasalatok.
A Gretsch-Unitas vállalatcsoport a gravitációs úton, nyílászárókon keresztül megvalósuló természetes füstelvezetéshez a legkorszerűbb elektromotoros RWA rendszereket kínálja, minden alkalmazási területre: a lépcsőházak füstmentesítésétől kezdve a nagy projektek összetett hő- és füstelvezető (RWA) rendszerein át, a természetes hő- és füstelvezető (NRWG - EN 12101-2) rendszer megoldásokig, amelyek a fém profilgyártók euronut alumínium profil rendszereihez, valamint fa rendszerekhez bevizsgált, tanúsított alkotóelemekkel rendelkeznek minden szokásos nyitásmóddal. Átfogó termékkínálatunkkal – ELTRAL csavarorsós, láncos és reteszelő motoros meghajtások, nyitó és záró rendszerek – minden egyedi esetre megfelelő megoldást nyújtunk ajtókhoz és ablakokhoz. Nyitórendszereink működtetéséhez kompletten kínálják az RWA vezérlő központokat és vezérlő elemeket is.
A compactMasterCM tolóajtó a kompakt és keskeny kialakításnak köszönhetően nagy teljesítményű, felső szárnyprofilja a burkolat alá rejtetten van beépítve a mindössze 100 mm magas meghajtásba. Az econoMasterEM tolóajtó rendszer stabil, teherbíró technikája futókocsinként 2 futógörgővel és egy feszítőgörgővel garantálja a hosszú élettartamot. Az econoMasterEMT teleszkópos tolóajtók alkalmazása olyan helyeken ideális, ahol kicsi a rendelkezésre álló tér, az ajtószárnyak duplán, egy vagy mindkét oldalra nyílnak. Speciális igények esetén a heavyMasterHM tolóajtó a megfelelő megoldás, melynél még a nagy és nehéz (akár 200 kg súlyú) mozgó szárnyak is megbízhatóan és halkan működnek. A heavyMasterHM-F FT menekülőútba építhető kipattanó szárnyas tolóajtó zárt állapotban is biztonságos menekülési útvonalat garantál.
CAD

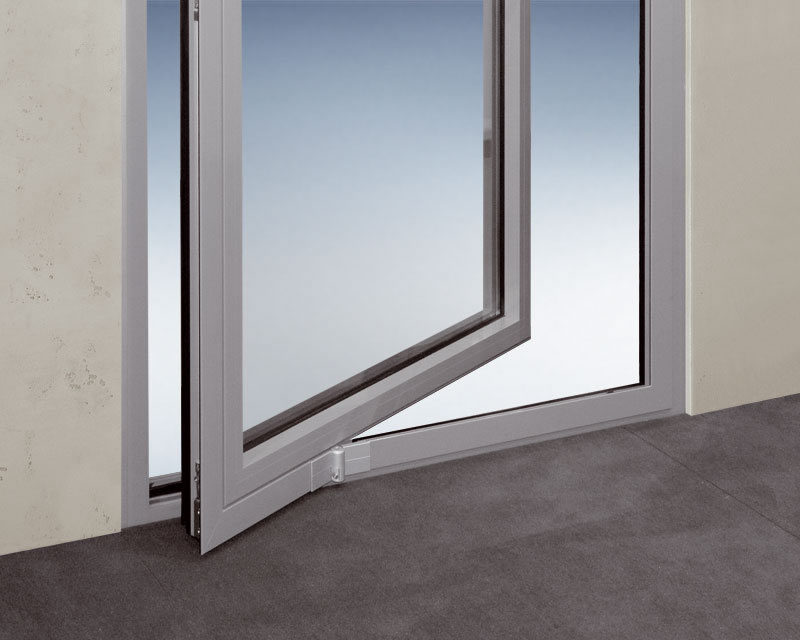

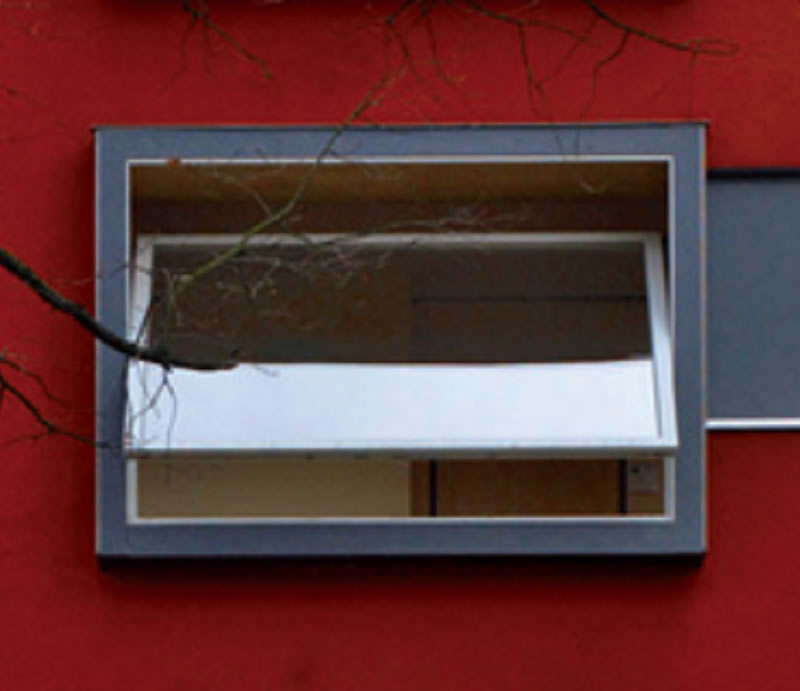

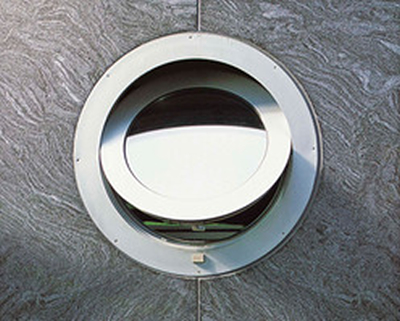

A G-U ALU-JET 06 vasalata a központi zárás moduláris alapként szolgál, ezért minden formához és nyílástípushoz univerzálisan használható. Nem csak a bukó-nyíló szerkezetekhez, hanem minden olyan speciális konstrukcióhoz is, mint például a párhuzamos kifelé tolható-, billenő-, toló-bukó- vagy kifelé emelkedő ablak. Hatékonyan, szerszámok nélkül szerelhető. Az ALU-JET 06 az EN 13126-8 szabvány szerint bevizsgált és az "ift" által QM 328 alapján hitelesített.
Alul és felül futó rendszerek műanyag borítású, golyóscsapágyazott görgőkkel GU-923 (fa és PVC rendszerekhez) valamint GU-823 (alumínium rendszerekhez). A GU harmonika vasalatai összesen 3–7 ablakelemet tudnak összekötni, ezáltal az ablakszerkezeteket 6700 mm szélességig, szárnyanként 1000 mm-ig, az egyes szárnyak súlyát pedig 130 kg-ig lehet növelni. A körbefutó gumitömítéssel ellátott szárnyak a lehető legjobb hő- és hangszigetelést biztosítják. A padlóba süllyeszthető futósínnek köszönhetően minden harmonika szerkezet megvalósítható a DIN 18025-ös szabvány szerinti akadálymentes kivitelben. A GU UNI-JET gombafejes záródású szárnyvasalat és a szárnyakon lévő harmonika pántok rejtett csavarozása megerősített betörésvédelmet biztosít, és a fém takarónak köszönhetően esztétikusan rejtve marad. A befelé vagy kifelé nyíló változat, valamint a nyílószárny alkalmazásának lehetősége egyedi megoldásokat kínálnak speciális követelmények megvalósításához is.
CAD
