Alul és felül futó rendszerek műanyag borítású, golyóscsapágyazott görgőkkel GU-923 (fa és PVC rendszerekhez) valamint GU-823 (alumínium rendszerekhez). A GU harmonika vasalatai összesen 3–7 ablakelemet tudnak összekötni, ezáltal az ablakszerkezeteket 6700 mm szélességig, szárnyanként 1000 mm-ig, az egyes szárnyak súlyát pedig 130 kg-ig lehet növelni. A körbefutó gumitömítéssel ellátott szárnyak a lehető legjobb hő- és hangszigetelést biztosítják. A padlóba süllyeszthető futósínnek köszönhetően minden harmonika szerkezet megvalósítható a DIN 18025-ös szabvány szerinti akadálymentes kivitelben. A GU UNI-JET gombafejes záródású szárnyvasalat és a szárnyakon lévő harmonika pántok rejtett csavarozása megerősített betörésvédelmet biztosít, és a fém takarónak köszönhetően esztétikusan rejtve marad. A befelé vagy kifelé nyíló változat, valamint a nyílószárny alkalmazásának lehetősége egyedi megoldásokat kínálnak speciális követelmények megvalósításához is.
CAD

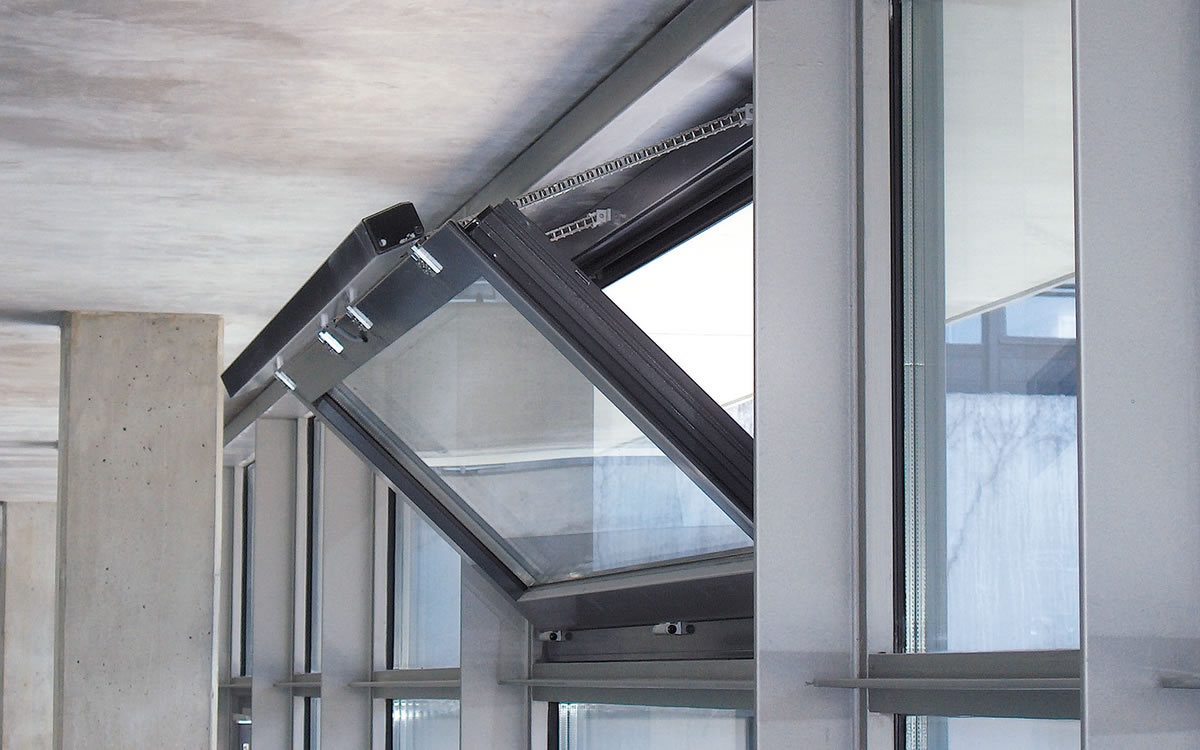

A Gretsch-Unitas VENTUS F200 távnyitó rendszere gondoskodik az intenzív helyiség szellőzésről minden megközelíthetetlen felülvilágítónál – manuálisan kézi karral vagy elektromotorral. Mindegy, hogy négyszögletes bukóablakról, íves vagy köríves, ferde vagy háromszögablakról van-e szó, a természetes szellőztetés megvalósítható a VENTUS F200 távnyitóval.
CAD
A GU termékek minden rendszeréhez használható saját kilincseket kínálnak, bejárati ajtóhoz normál címekkel és akár DIN 18257 szerinti ES2, ES3 fokozatú fúrásbiztos pajzsokkal. Belső ajtóhoz választhatóak hosszú pajzsos vagy kör rozettás standard, illetve objekt kilincsek (EN 1906 szerinti Klasse3 használati osztályban). A menekülőajtókhoz való pánikzárak területén széles választékot kínálnak EN 179 szerinti kilincsekből, illetve EN 1125 szerinti rúdfogantyúkból és nyomórudakból. A vereteket modern dizájnnal, rozsdamentes és RAL 9006 ezüst kivitelben, változó négyszögcsap átmérővel és hosszal szállítják.
A G-U SECURY többpontos ajtózárak többszörös záródást garantálnak, toldható kivitelben akár 2996 mm szárnyfalc magasságig is. Különféle dorn mérettel és előlap kivitellel minden járatos alapanyagból készült ajtóhoz használhatóak. A GU-SECURY automatic önreteszelő ajtózár speciális zárócsapjai az ajtó becsukásakor automatikusan záródnak, így biztosítják a mindenkori legjobb lég-, hang-, és biztonsági záródást. Ezen zárak kiegészíthetőek A-Öffner nyitómotorral az automatikus nyitásért, csapdafelügyelettel a biztonságért, reteszelő kengyellel a biztonságos résnyitás érdekében, beépített beléptető-rendszerrel, ujjlenyomat leolvasóval vagy kódbillentyűzettel, illetve GU SECURE connect vezeték nélküli áram- és adatátviteli eszközzel a tok és szárny között. A GU-SECURY programban megtalálhatóak még a görgős (R4), csapos (MR) és kampós (SH) záródású kivitelek, illetve ezek kombinációja (DR).
CAD
A G-U ALU-JET 06 vasalata a központi zárás moduláris alapként szolgál, ezért minden formához és nyílástípushoz univerzálisan használható. Nem csak a bukó-nyíló szerkezetekhez, hanem minden olyan speciális konstrukcióhoz is, mint például a párhuzamos kifelé tolható-, billenő-, toló-bukó- vagy kifelé emelkedő ablak. Hatékonyan, szerszámok nélkül szerelhető. Az ALU-JET 06 az EN 13126-8 szabvány szerint bevizsgált és az "ift" által QM 328 alapján hitelesített.
