Hőtechnikailag optimalizált, korrózióálló acélból készült fali L-tartó átszellőztetett homlokzatokhoz. Az ATK 100 függőleges tartórendszer korrózióálló acélból készült, szögletes L-alakú FLH R fali konzolai a függőleges szint alapját képezik. A fali konzol fischer rögzítőelemekkel rögzíthető az épület építőanyagához. A fali konzol optimális épületfizikai jellemzői miatt nincs szükség termo-stopokra. Az összes általános szigetelésvastagsághoz és homlokzati kiugráshoz történő alkalmazhatóság érdekében a fali konzolok különböző áthidaló hosszúságokban készülnek. A profilok hőtágulásának kiegyenlítése érdekében a fali konzolok fix- és csúszó pontokként is használhatók. Továbbá az arányos szélterhelésen kívül a fixpont veszi fel a homlokzati panelek és a háttérszerkezet teljes holtterhét is. A csúszópont a hornyolt furatokkal biztosítja, hogy a függőleges profil a hőtágulás hatására csúszni tudjon, illetve ezenkívül a csúszópont a szélterhelések átvitelére is szolgál.

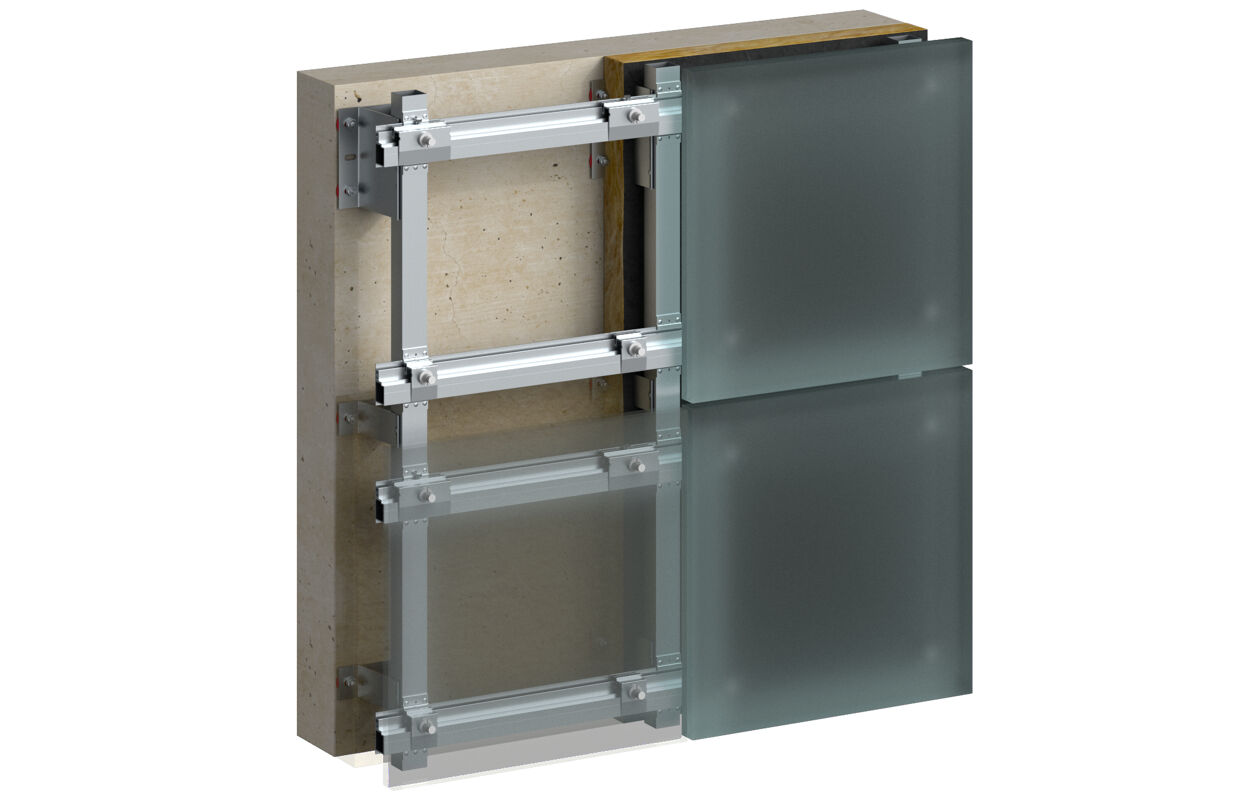

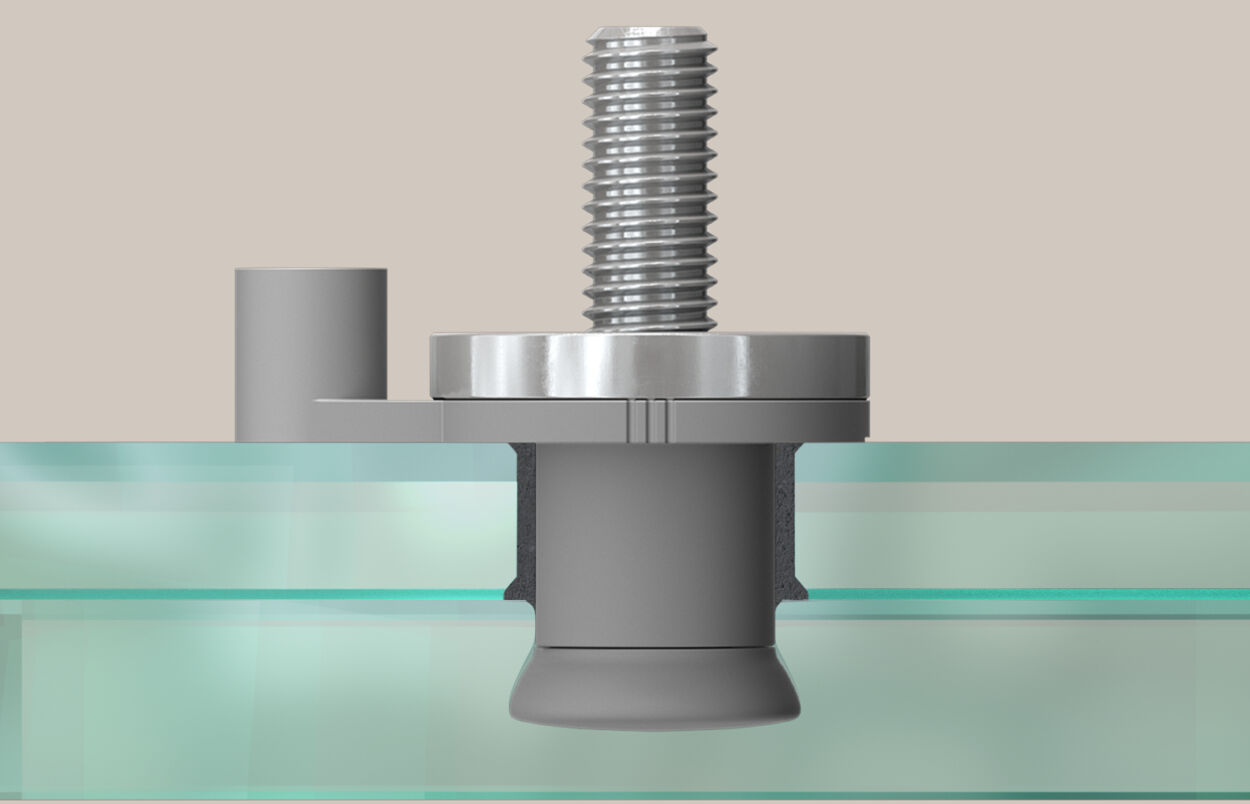

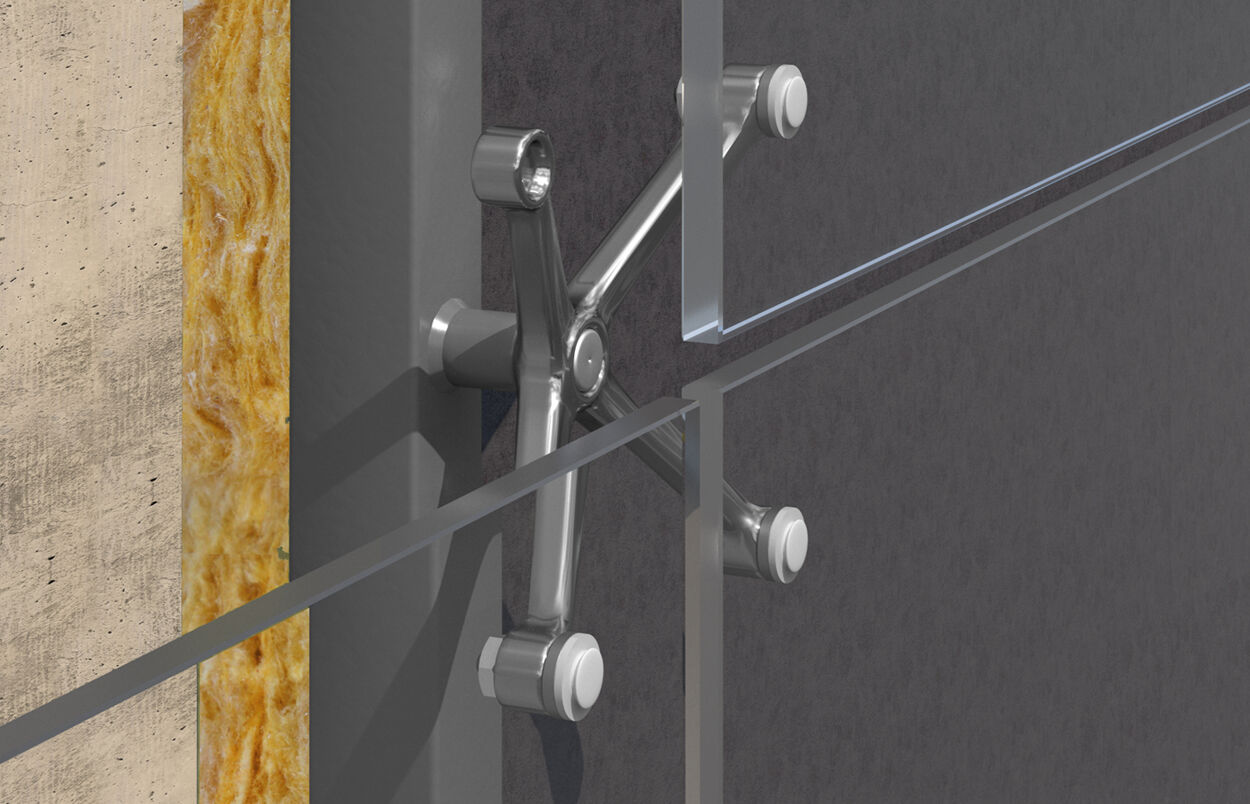

Az ACT rendszerrel (Advanced Curtain Wall Technique) a fischer építészeknek és tervezőknek kínál innovatív, magas színvonalú, all-inclusive rendszert átszellőztetett homlokzati rendszerekhez. A műszaki és gazdaságossági előnyökön túl az ACT rendszer különösen nagy lehetőségeket rejt magában a kreatív építészeti tervezéshez. Lehetővé teszi akár 20 mm vastag homlokzati terméskő panelek és 8 mm vastagságtól szálcement, vagy HPL, 10 mm-től kerámialapok, illetve 10 mm-es vastagságú ESG és VSG üvegtáblák rögzítését is. A dübel, az anyagtól függő minimális peremtávolságon belül, bárhol szabadon elhelyezhető a panel hátoldalán. Így nagyobb méretű, akár vékonyabb panelek is elhelyezhetők, mint perem rögzítés esetén. A burkolati lapok cseréje egyszerű, mert a fedőpanelek is könnyen és sokféleképpen csatlakoztathatók.
Az FHB II-P és FHB II-PF HIGH SPEED ragasztópatron a fischer Highbond-System FHB II rendszer eleme a maximális terhelések eléréséhez repedésmentes és repedéses beton esetén. A repedéses betonra vonatkozó ETA Option 1 és a svájci sokk jóváhagyás extra biztonságot nyújt. A homlokzatok, gépek és acélszerkezetek bel- és kültérben is biztonságosan rögzíthetők a fischer Highbond-System FHB II-vel. A ragasztópatron különféle acélminőségekben FHB II-A S és az FHB II-A L dübelekkel alkalmazható. A ragasztópatron furattisztítás nélkül is alkalmazható.
Termékismertető
A fischer TherMax 16 távtartó dübel megoldás a külső falazatokba történő hőhídmentes rögzítéshez nem teherhordó rétegeknél 62 mm-től 290 mm vastagságig az ETICS esetén. Injektáló ragasztókkal kombinálva a rendszer betonhoz és falazathoz engedélyezett.
CAD
A fischer Cast-in Channel rendszer hidegen alakított vagy melegen hengerelt sínekből áll, amelyekhez I-alakú vagy hengeres szárú horgonyok vannak hegesztve. A sínben található furatok elősegítik a sín rögzítését fa vagy egyéb más anyagú zsaluzathoz. A sín belsejében speciális töltőanyag található, amely megakadályozza a beton befolyását az öntési folyamat során. A beton öntése után a zsaluzat és a töltőanyag könnyen eltávolítható, és a speciálisan kialakított síncsavar alkalmazható a különféle rögzítendő elemekhez.
