Kültéri robbanásbiztos gyorsmozgású ipari spirálkapu EFA-SST® EX

Az Efaflex SST-L-EX egy gyorsmozgású, robbanásbiztos spirálkapu tokszerkezetbe integrált spirál vezetősínekkel, súlykiegyenlítést szolgáló húzórugós mechanikával. A szabadalmazott moduláris építési móddal készült gyorskapu biztonsági alsó elektromos élérzékelő, illetve biztonsági, reflexiós infravörös fénysorompóval kapható.

  • biztonsági alsó élérzékelő
  • biztonsági, reflexiós infravörös fénysorompó
  • nagyfrekvenciás motor frekvenciaátalakítóval

Letöltések

Kültéri robbanásbiztos gyorsmozgású ipari spirálkapu EFA-SST® EX - általános termékismertető

Kültéri robbanásbiztos gyorsmozgású ipari spirálkapu EFA-SST® EX

pdf 600.2 kB angol
általános termékismertető

Kültéri robbanásbiztos gyorsmozgású ipari spirálkapu EFA-SST® EX (E284EX1A05) <br>
(beépítési rajz) - tervezési segédlet

Kültéri robbanásbiztos gyorsmozgású ipari spirálkapu EFA-SST® EX (E284EX1A05)
(beépítési rajz)

pdf 167.8 kB
tervezési segédlet

Kültéri robbanásbiztos gyorsmozgású ipari spirálkapu EFA-SST® EX (E284EX1R05) <br>
(beépítési rajz) - tervezési segédlet

Kültéri robbanásbiztos gyorsmozgású ipari spirálkapu EFA-SST® EX (E284EX1R05)
(beépítési rajz)

pdf 175.1 kB
tervezési segédlet

Kültéri robbanásbiztos gyorsmozgású ipari spirálkapu EFA-SST® EX (E284EX2A02) <br>
(beépítési rajz) - tervezési segédlet

Kültéri robbanásbiztos gyorsmozgású ipari spirálkapu EFA-SST® EX (E284EX2A02)
(beépítési rajz)

pdf 153.6 kB
tervezési segédlet

Kültéri robbanásbiztos gyorsmozgású ipari spirálkapu EFA-SST® EX (E284EX2R02) <br>
(beépítési rajz) - tervezési segédlet

Kültéri robbanásbiztos gyorsmozgású ipari spirálkapu EFA-SST® EX (E284EX2R02)
(beépítési rajz)

pdf 173.8 kB
tervezési segédlet

Efaflex SST-L-EX - CAD fájl

Efaflex SST-L-EX

dwg 226.9 kB
CAD fájl

Efaflex SST-L-EX <br>
(Archicad gsm és lcf fájlok) - BIM fájl

Efaflex SST-L-EX
(Archicad gsm és lcf fájlok)

zip 1.4 MB
BIM fájl


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

AZ 284.EX2 R.. AZ 284.EX2 A.. AZ 284.EX1 R.. AZ 284.EX1 A..

bemeneti áramerősség [A]

bemeneti áramerősség [A]

16

bemeneti áramerősség [A]

16

bemeneti áramerősség [A]

16

bemeneti áramerősség [A]

16

bemeneti feszültség [V]

bemeneti feszültség [V]

230 (AC)

bemeneti feszültség [V]

230 (AC)

bemeneti feszültség [V]

230 (AC)

bemeneti feszültség [V]

230 (AC)

kivitel / típus

kivitel / típus

körspirál

kivitel / típus

ovál spirál

kivitel / típus

körspirál

kivitel / típus

ovál spirál

lamella magassága [mm]

lamella magassága [mm]

151; 225 (opcionális, egyfalu acryl)

lamella magassága [mm]

151

lamella magassága [mm]

151; 225 (opcionális, egyfalu acryl)

lamella magassága [mm]

151

lamella vastagsága [mm]

lamella vastagsága [mm]

20

lamella vastagsága [mm]

20

lamella vastagsága [mm]

20

lamella vastagsága [mm]

20

működtetés

működtetés

nagyfrekvenciás motor

működtetés

működtetés

működtetés

nyitási sebesség [m/másodperc]

nyitási sebesség [m/másodperc]

1,0

nyitási sebesség [m/másodperc]

1,0

nyitási sebesség [m/másodperc]

1,0

nyitási sebesség [m/másodperc]

1,0

zárási sebesség [m/másodperc]

zárási sebesség [m/másodperc]

kb. 0,5

zárási sebesség [m/másodperc]

kb. 0,5

zárási sebesség [m/másodperc]

kb. 0,5

zárási sebesség [m/másodperc]

kb. 0,5

Az Efaflex SST-L-EX típusú gyorsmozgású robbanásbiztos spirálkapu változatai:

  • ATEX ZÓNA 2 Ex II 3G IIB T4 rajzszám AZ 284.EX2 R.. (körspirál)
  • ATEX ZÓNA 2 Ex II 3G IIB T4 rajzszám AZ 284.EX2 A.. (ovál spirál)
  • ATEX ZÓNA 1 Ex II 2G IIB T4 rajzszám AZ 284.EX1 R.. (körspirál)
  • ATEX ZÓNA 1 Ex II 2G IIB T4 rajzszám AZ 284.EX1 A.. (ovál spirál)

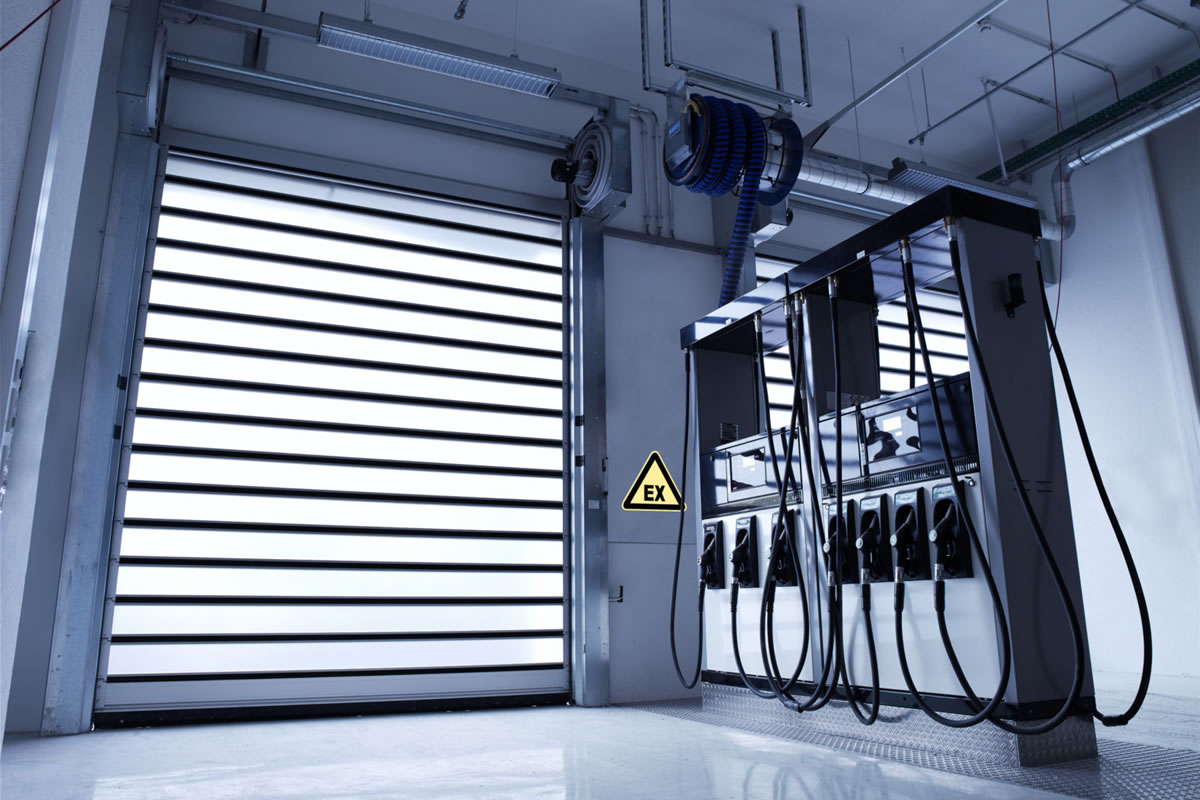

Efaflex SST-L-EX kültéri robbanásbiztos spirál gyorskapu

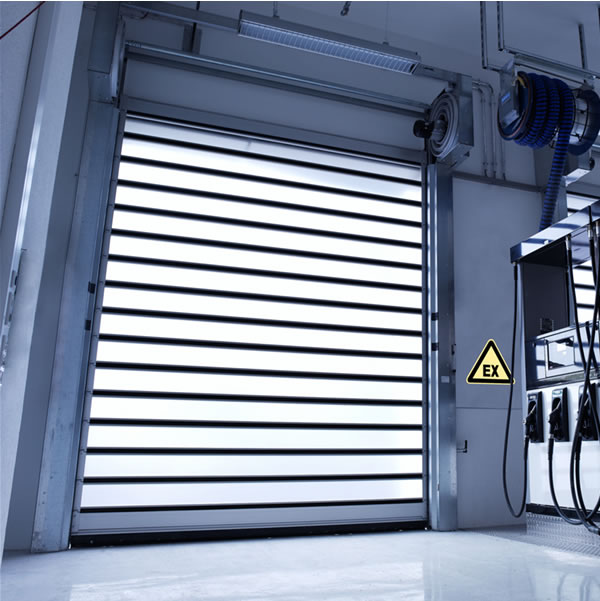

Efaflex SST-L-EX kültéri robbanásbiztos spirál gyorskapu
A gyorskapu spirál vezetősínekkel, a tokszerkezetbe integrált, súlykiegyenlítést szolgáló húzórugós mechanikával készül. A kapulap megvezetését a tokban elrejtett golyóscsapágyazott görgők segítik. A kapulap időjárásálló gumitömítéssel ellátott zsanérokkal csatlakozó, 20 mm vastag,151 mm magas duplafalú alumíniumlamellákból (E6/EV1, eloxált) vagy körspirál esetén opcionálisan 225 mm magas egyfalú acrylamellákból áll. A látható acélszerkezetek horganyzottak.

Szabadalmaztatott moduláris építési mód. Biztonsági alsó elektromos élérzékelő, MSz EN 12445 szerint (önellenőrző), RB-s kivitelben. RB-s kivitelű biztonsági, reflexiós infravörös fénysorompóval (IP67).

Nagyfrekvenciás motor frekvenciaátalakítóval (IP54), 600*600*210 mm vezérlőszekrénnyel (IP65), mikroprocesszoros vezérléssel, főkapcsolóval, LCD-s információs és hibakijelzővel, fóliatasztatúrával, vészleállító gombbal.

  • nyitási sebesség: 1,0 m/sec
  • zárási sebesség: kb.  0,5 m/sec
  • tápfeszültség: 230 V AC /50-60 Hz , 16 A (K)

Mechanikus RB-s védelem (1 vagy 2-es zóna szerint)

  • Kefés tömítés a kapulap elektrosztatikus feltöltődésének megakadályozásához
  • A kapuszerkezet teljes földelése (épület földelőrendszeréhez csatlakozási lehetőség szükséges)
  • Az összes fémrész nem-szigetelővé való átalakítása

Elektromos RB-s védelem (1 vagy 2-es zóna szerint)

  • Az elektromos alkatrészek besorolása min. Ex II 3G IIB T4
  • T4 hőm. osztály: berendezés legnagyobb felületi hőmérséklete nem lépi túl a 135 °C-t
  • Hajtómű frekvenciaváltós vezérléssel ellátott nagyfordulatú motor a kisebb kopás érdekében
  • Motor RB-s kivitelben
  • Biztonsági élérzékelő RB-s kivitelben
  • Biztonsági fénysorompó RB-s kivitelben

ATEX direktíva szerinti (94/9/EK) gyártóművi műbizonylattal. Az összes beépített elektromos alkatrész ATEX tanúsítvánnyal rendelkezik.

Figyelem! A gyorskapu vezérlőszekrényét az RB-s téren kívül kell elhelyezni.

A robbanásbiztos gyorskaput biztonsági okokból félévente, vagy 40 000 nyitás-zárás ciklusonként kell karbantartani (amelyik hamarabb bekövetkezik). Minden mozgó, kopóalkatrészt ellenőrizni kell. A robbanásbiztos gyorskapu teljes rugókészletét max. 80 000 ciklusonként cserélni kell.

A robbanásveszélyes tér a telepítés, szerelés és későbbi karbantartás ideje alatt nem  minősül robbanásbiztosnak!
