Belimo ZoneTight zónacsapok

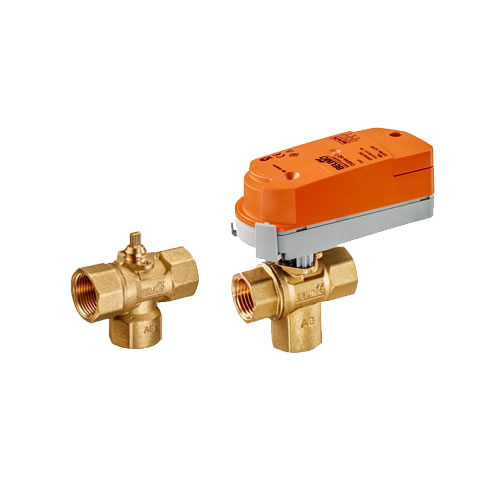

A QCV (gyors kompakt csap) a Belimo ZoneTight helyiség és zóna megoldások új generációjához tartozik. Helytakarékos, 2-járatú golyóscsapból (DN15-20) és egy elektromos hajtóműből áll. A kompakt megoldás számos előnyt foglal magába úgy, mint az EN12266-1 szabványnak megfelelő légtömör zárást, villámgyors kvs értékállítást 0,25 és 4 között, valamint a szennyeződéseknek jobban ellenálló golyóscsapot. DN15-20-as méretek esetén, tömör zárású, 3-járatú átváltó csapok is elérhetők.

  • EN12266-1 szabványnak megfelelő légtömör zárás
  • gyors kvs érték állítás (0,25 és 4 között)
  • szennyeződéseknek jobban ellenálló golyóscsap

Letöltések

Belimo zónacsapok - műszaki adatlap

Belimo zónacsapok

pdf 6.0 MB
műszaki adatlap

Belimo ZoneTight zónacsapok - részletes termékismertető

Belimo ZoneTight zónacsapok

pdf 372.8 kB angol
részletes termékismertető

Belimo QCV kompakt zónacsapok - részletes termékismertető

Belimo QCV kompakt zónacsapok

pdf 1.4 MB angol
részletes termékismertető


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Belimo ZoneTight zónacsapok

alkalmazhatóság

alkalmazhatóság

zónacsap; váltó

csatlakozási mód

csatlakozási mód

belső menet; külső menet

kivitel / típus

kivitel / típus

2-járatú; 3-járatú; nyomásfüggetlen

névleges átmérő (DN) [mm]

névleges átmérő (DN) [mm]

15-20

PN osztály

PN osztály

16 (2-járatú)
16 (3-járatú)

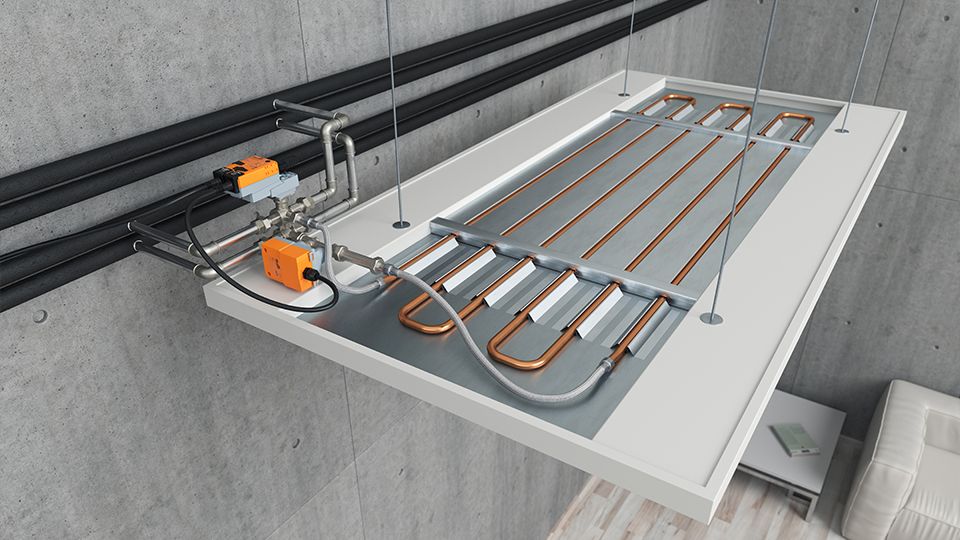

Hatékony minden módon

Belimo ZoneTight csapokat úgy tervezték, hogy szűk helyeken is maximális hatékonyságot biztosítsanak, és új elvárásokat állítsanak fel mind a nyomásfüggő, mind a nyomásfüggetlen zónaalkalmazásokhoz. A QCV, PIQCV és PIFLV a csap-hajtómű kombinációk 95%-kal kevesebb áramot fogyasztanak, mint a hagyományos zónaszelepek. A szerszám nélküli szerelés (hajtómű szeleppel) leegyszerűsíti az üzembe helyezést és csökkenti a munkaerő költségeket.

Belimo ZoneTight szabályozócsap
Belimo ZoneTight zónacsapok

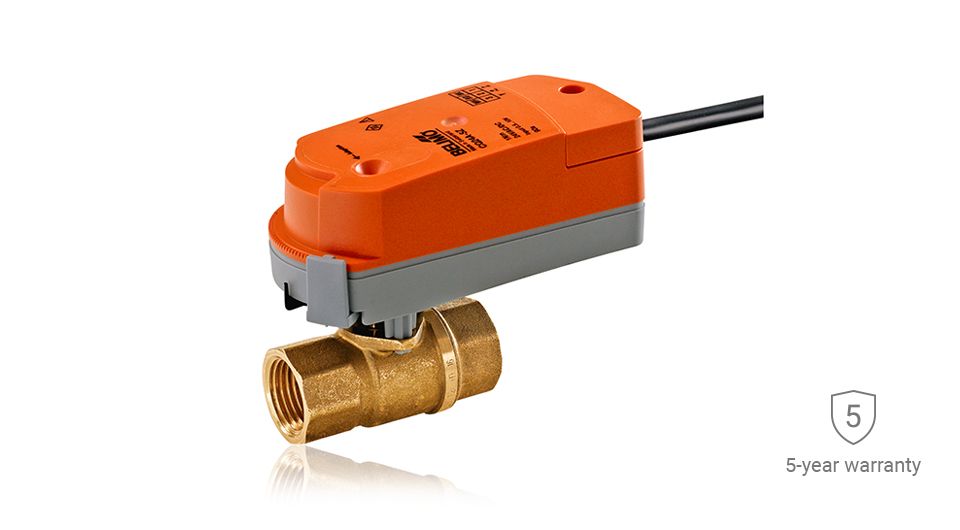

Rendkívül kompakt és sokoldalú

A szivárgásmentesen záró szabályozó golyóscsap zárt állapotban megbízhatóan megakadályozza a belső szivárgást, ezáltal a terhelésmentes állapotban a nemkívánatos fogyasztást. Az öntisztító működés megakadályozza a beragadást. A hűtési vagy fűtési energia aktiválása megbízható módon történik, csakis valós igény esetén.

A ZoneTight szabályozócsap garantálja az egyenszázalékos áramlási jelleggörbét. Az így megvalósult stabil vezérlés megbízhatóan csökkenti a hűtő- vagy fűtőrendszer belengését. Ez biztosítja az optimális komfortot a lehető legkevesebb energiahasználat mellett.

Belimo ZoneTight szabályozócsapok
Belimo ZoneTight zónacsapok

Belimo ZoneTight zónacsapok előnyei:

  • A hagyományos zónaszelepekhez képest 95%-kal kevesebb áramfogyasztás.
  • A kompakt kialakítás lehetővé teszi szűk területeken történő telepítést.
  • A szabadalmaztatott kefe nélküli egyenáramú motor fogyasztása mindössze 0,3 W.
  • Kompakt méret, melynek köszönhetően szűk helyeken is maximális hatékonyság biztosítható.
  • Szivárgásmentesen záró szabályozó golyóscsap.
  • Minden Belimo termékre 5 év garancia vonatkozik.
