Austrotherm Kft.

Austrotherm Manzárd GRAFIT® magastető hőszigetelés

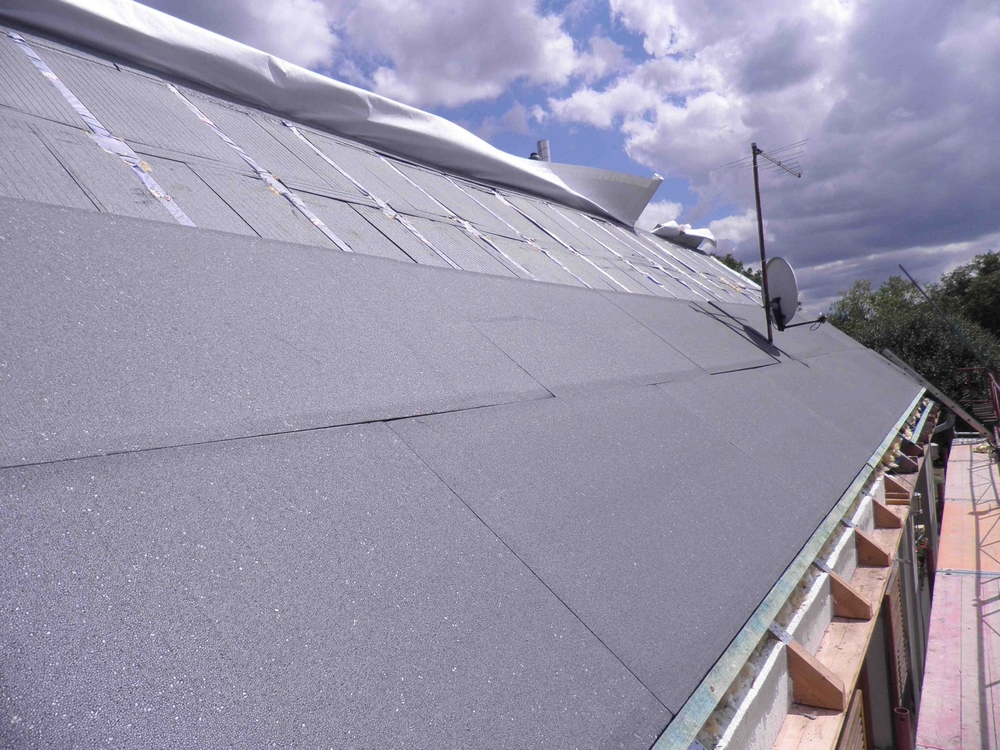

Lépcsős élképzésű GRAFIT® 150 minőségű hőszigetelő lemez, magastetők szarufák feletti hőszigetelésére. A környezetvédelmi és energiabiztonsági szempontok szükségessé tették az energiatakarékos épületek építését. Így a tetőtér térelhatároló szerkezeteiben a hőszigetelés vastagsága a korábbi 5-8 centiméterről mára 16-20 centiméterre nőtt. A 7/2006 TNM rendelet alapján viszont 2021-től csak közel zéró energiaigényű épületek kaphatnak használatba vételi engedélyt, így akár 25-30 cm vastag hőszigetelésre is szükség lehet. Ezt a szarufák közé azok korlátozott vastagsága miatt nem lehet elhelyezni, ezért célszerű a szarufák felett hőszigetelni. A szarufák feletti hőszigetelés egyik anyaga az Austrotherm Manzárd GRAFIT®.

  • magastetők szarufák feletti hőszigetelésére
  • a hőszigetelés vastagsága nem függ a szarufa méretétől
  • táblaméret: 2015 x 1015 mm

Letöltések

Austrotherm hőszigetelési kalkulátor 2022 - Webalkalmazás

Webalkalmazás

Austrotherm hőszigetelési kalkulátor 2022

Austrotherm Manzárd GRAFIT® magastető hőszigetelés - műszaki adatlap

műszaki adatlap

pdf 417.3 kB
Austrotherm Manzárd GRAFIT® magastető hőszigetelés

Austrotherm Manzárd GRAFIT® magastető hőszigetelés - általános termékismertető

általános termékismertető

pdf 372.9 kB
Austrotherm Manzárd GRAFIT® magastető hőszigetelés

Austrotherm Manzárd GRAFIT® magastető hőszigetelés - alkalmazástechnikai útmutató

alkalmazástechnikai útmutató

pdf 3.4 MB
Austrotherm Manzárd GRAFIT® magastető hőszigetelés

Austrotherm Manzárd GRAFIT® magastető hőszigetelés - teljesítménynyilatkozat

teljesítménynyilatkozat

pdf 424.0 kB
Austrotherm Manzárd GRAFIT® magastető hőszigetelés

Hőszigetelés szarufák felett - tervezési segédlet

tervezési segédlet

pdf 231.3 kB
Hőszigetelés szarufák felett

Hőszigetelés szarufák felett - CAD fájl

CAD fájl

dwg 118.1 kB
Hőszigetelés szarufák felett


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

alakváltozás [%]

alakváltozás [%]

≤5

deklarált hővezetési tényező (λD) [W/m·K]

deklarált hővezetési tényező (λD) [W/m·K]

0,030

élképzés

élképzés

lépcsős

hajlítószilárdság [kPa]

hajlítószilárdság [kPa]

≥200

hővezetési tényező (λ) [W/m·K]

hővezetési tényező (λ) [W/m·K]

0,030

méretállandóság meghatározott hőmérsékleten (DS(T+)) [%]

méretállandóság meghatározott hőmérsékleten (DS(T+)) [%]

±0,5

méretek, A×B [mm]

méretek, A×B [mm]

2015x1015

méret - vastagság [mm]

méret - vastagság [mm]

100; 120; 140; 150; 160; 180; 200; 280

nyomófeszültség 10% alakváltozásnál (σ10, CS(10)) [kPa]

nyomófeszültség 10% alakváltozásnál (σ10, CS(10)) [kPa]

≥150

páradiffúziós ellenállási szám (μ)

páradiffúziós ellenállási szám (μ)

30-70

páradiffúziós tényező (δ)

páradiffúziós tényező (δ)

0,024-0,010

tűzvédelmi osztály

tűzvédelmi osztály

E
